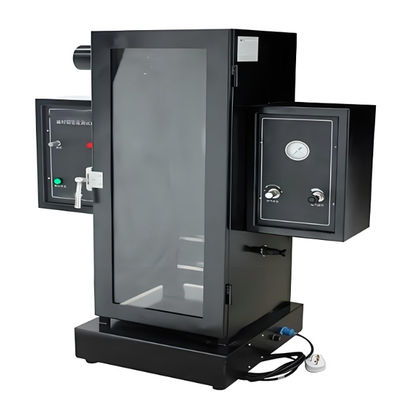

Équipement de test d'inflammabilité des matériaux de construction DIN 4102 / Testeur d'incendie de densité de fumée
Normes
ASTM D 2843, DIN 4102
Spécification
1. Densité de fumée maximale (MSD) et densité de fumée (SDR) pour l'échantillon : 0-100 % mesurable en continu et calculé automatiquement ;
2. Avec une erreur de correction optique standard ne dépassant pas 3 % ; chaque appareil est équipé de trois filtres standard, preuve des données de la source lumineuse, représentatif
3. Pression de fonctionnement de la lampe Bunsen (210 ± 5) KPa ;
4. Lampe Bunsen sur l'échantillon pour imposer une flamme pendant 4 minutes ;
5. Chronométrage automatique, allumage automatique, fumée automatique ; le flux lumineux peut être calibré linéairement par phases pour des données de test
plus précises ;
6. Écran tactile :
a. Taille : 5 pouces, taille d'affichage effective 11 cm de large, 6,28 cm ;
b. Résolution : 800 * 480
c. Interface de communication RS232, 3,3 V CMOS ou TTL, port série
d. Capacité de stockage : 1 Go
e. Utilisation d'un pilote d'affichage FPGA matériel pur, temps de démarrage « zéro », l'alimentation peut fonctionner
f. Utilisation de l'architecture M3 + FPGA, M3 est responsable de la résolution des instructions, FPGA se concentre sur l'affichage TFT, la vitesse et la fiabilité sont à la pointe du programme du même type
g. Le contrôleur principal utilise un processeur basse consommation, entre automatiquement en mode d'économie d'énergie
7. Source de gaz : 95 % de gaz propane, ou un gaz de pureté équivalente (fourni par le client) ;
8. Longueur * largeur * hauteur 740 * 500 * hauteur 900 (mm)
| Lampe de combustion |
pour la lumière des étudiants, longueur 260 mm, diamètre de la buse 0,13 mm, angle de 45 ° avec la boîte à fumée ; |
| Système photoélectrique |
source lumineuse pour la lampe, puissance 15 W, tension de fonctionnement 6 V ; |
| Système d'échappement |
la machine est équipée d'un ventilateur puissant, après le test, l'échappement peut être évacué à l'extérieur ; |
| Plage de mesure de la densité de fumée |
0 ~ 100 % ; |
| Précision de mesure de la densité de fumée |
± 3 % ; |
| Récepteur |
pour les cellules photovoltaïques au silicium, taux de transmission de la lumière de 0 % pour le passage de la lumière, taux de transmission de la lumière de 100 % pour la lumière sans couverture passant complètement ; |
| Pression de fonctionnement du brûleur principal |
276 KPa (réglable) ; |
Applications
- Test de densité de fumée des matériaux de construction
- Évaluation de la sécurité incendie des produits de construction
- Contrôle qualité des matières plastiques
- Recherche et développement de matériaux ignifuges
- Tests de conformité réglementaire pour les codes du bâtiment
- Laboratoires universitaires et de recherche
- Organismes de test et de certification tiers
Questions fréquemment posées
Q1 : À quoi sert cet équipement ?
R1 : Ce testeur mesure la densité de fumée émise par les matériaux de construction et les plastiques lors de la combustion ou de la décomposition. Il aide les fabricants à évaluer les performances de sécurité incendie et à se conformer aux exigences des codes du bâtiment.
Q2 : Quelles normes respecte-t-il ?
R2 : Il répond aux exigences ASTM D2843 et DIN 4102 pour les tests de densité de fumée des matériaux de construction et des plastiques.
Q3 : Quels matériaux peuvent être testés ?
R3 : Matériaux de construction tels que les panneaux muraux, l'isolation, les revêtements de sol et autres produits de construction, ainsi que divers matériaux plastiques.
Q4 : Comment fonctionne le test ?
R4 : Un échantillon est exposé à une flamme de brûleur Bunsen pendant 4 minutes. Un système photoélectrique mesure la transmittance de la lumière à travers la fumée, calculant automatiquement les valeurs de densité de fumée.
Q5 : Quels paramètres mesure-t-il ?
R5 : La densité de fumée maximale (MSD) et le taux de densité de fumée (SDR) sont mesurés en continu et calculés automatiquement sur une plage de 0 à 100 %.
Q6 : Quel approvisionnement en gaz est requis ?
R6 : L'instrument nécessite 95 % de gaz propane ou un gaz de pureté équivalente, qui doit être fourni par le client.
Q7 : L'exportation de données est-elle prise en charge ?
R7 : Oui, le contrôleur à écran tactile comprend une interface de communication RS232 pour l'exportation de données et l'intégration avec des systèmes externes.
Qu'est-ce que le test de densité de fumée ?
Ce test mesure la quantité de fumée dégagée par un matériau en combustion ou en feu couvant. Le matériau est testé lorsqu'il commence à couver et à nouveau lorsqu'une source de flamme est ajoutée. La densité de fumée est comprise entre 0 (aucune fumée générée) et 800.
