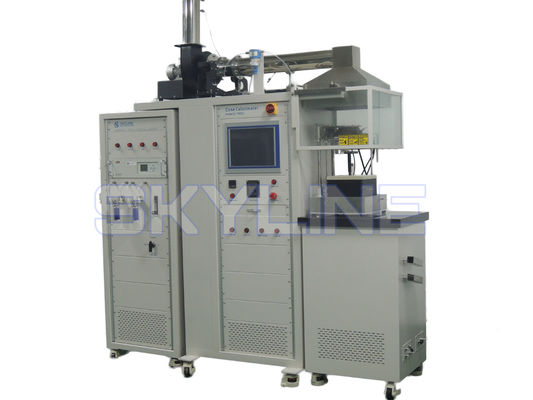

Calorimètre de cône de dégagement de chaleur d'ASTM E1354 avec l'analyseur importé de l'oxygène
Introduction d'instrument
Le calorimètre de cône est dérivé de la consommation de l'oxygène d'un échantillon rectangulaire (100mm×10mm) examiné par Dr. Vytenis Babrauskas à une valeur de rayonnement thermique de 100KW/m2.
Le calorimètre de cône est basé sur le principe de la consommation de l'oxygène de la combustion matérielle. La chaleur libérée par 1Kg de l'oxygène est au sujet de 13.1MJ. Elle mesure le dégagement de chaleur du matériel, temps d'allumage, consommation de l'oxygène, production de Co et de CO2, et l'écoulement du gaz de combustion.
Le calorimètre de cône se conforme strictement à la taille du laboratoire, et il est commode pour que l'utilisateur fonctionne l'unité de contrôle automatique conçue par le logiciel d'essai. En outre, il utilise un ordinateur d'écran tactile de 17 pouces, qui est entièrement conforme avec des normes internationales.
Normes conformes
- Essai de réaction du feu d'OIN 5660, taux de dégagement de chaleur, taux de fumée et taux de masse de perte ;
- Détermination d'ASTM E1354 de la chaleur et taux de rejets évident de fumée des matériaux et des produits utilisant un calorimètre de consommation de l'oxygène ;
- Combustion Pt.15 des BS 476 et essai de structure des matériaux de construction, détermination du taux de dégagement de chaleur de produit ;
Paramètres techniques
| Tension d'alimentation électrique |
C.A. 50Hz d'AC220V |
| Puissance fonctionnante maximum |
≥5KW |
| Puissance d'appareil de chauffage de cône |
≤5KW |
| La chaleur de chaleur dégagée |
0~120KW/m2 |
| Le placement maximum de la boîte témoin |
× 50mm du × 100mm de 100mm |
| Débit d'échappement |
0.012m3/s~0.035 m3/s (réglable) |
| Résolution de valeur de synchronisation |
erreur 1s <1s> |
| Analyse de l'oxygène |
analyseur paramagnétique de l'oxygène, gamme de concentration 0-25% |
| Analyse de densité de fumée |
(facultatif) |
| Analyseur infrarouge |
Co : 0-1% CO2 : 0-10% (facultatif) |
Préparation témoin
- Pour chaque irradiance choisi et surface exposée, 3 échantillons devraient être préparés pour l'essai ;
- La dimension de l'échantillon est 100mm*100mm ;
- Des spécimens avec une épaisseur nominale de 50mm ou moins seront examinés avec leur épaisseur réelle ;
- Pour des échantillons avec une épaisseur nominale de plus de 50mm, la surface non-exposée devraient être coupés pour ramener l'épaisseur à 50mm ;
- Pour des échantillons avec une épaisseur de moins de 6mm, une matière première qui peut représenter les conditions finaux d'utilisation devraient être additionnés pendant l'essai de sorte que toute l'épaisseur ne soit pas moins de 6mm ;
- Pour les matériaux expansifs, aucun moins de 4 échantillons ne devraient être préparés pour examiner, l'un d'entre eux devraient être prétestés.
Conditions d'installation
Élém. élect. : 230 volts de 50 ampères nominaux
Température ambiante : 10°C fonctionnant à 35°C
Dimensions : Appareil : 1800mm (w) X 900mm x (h) X 2600mm (d)
Approvisionnements en gaz : Méthane, azote, air comprimé
Cône Calorimeter.pdf
Quel est un essai de calorimètre de cône ?
Un calorimètre de cône est un dispositif utilisé pour étudier le comportement du feu de petits échantillons de divers matériaux dans la phase condensée. Il est très utilisé dans le domaine de l'ingénierie de sécurité incendie. … Le calorimètre de cône a été longtemps considéré l'instrument d'échelle de banc le plus significatif dans le domaine de l'essai du feu.
