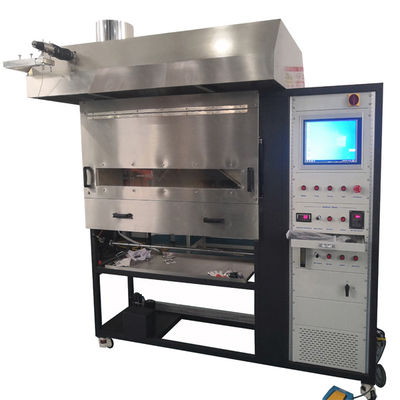

Testeur d'inflammabilité des matériaux de construction Appareil de panneaux de revêtement de sol rayonnants
Caractéristiques
1Le souffleur pour l'approvisionnement en gaz de la plaque radiante peut fournir du gaz en continu, tandis que le compresseur d'air fournit du gaz en continu.
2- Mètre de flux de chaleur, système de refroidissement d'eau portable sans alimentation en eau.
3- Une capuche de ventilation en acier inoxydable sur le dessus de la chambre.
4- Chambre intérieure de plaque de silicate d'aluminium résistant à la chaleur et à la corrosion.
5Plaque thermique en céramique résistante à la chaleur 300 mmX450 mm, inclinée à 30 degrés.
6Le brûleur poreux en forme de T avec système d'allumage automatique allume l'échantillon avec un système de poussée automatique.
7Le panneau de commande du gaz, la vanne à aiguille qui contrôle la hauteur de la flamme du brûleur, le MFC qui contrôle le flux de gaz et l'affichage numérique.
8L'inverseur contrôle la sortie du souffleur, le venturi contrôle la proportion d'air et de gaz, et la flamme est stable et précise.
9. appareil d'étalonnage poreux: régler la puissance de la plaque rayonnante en tournant vers le haut, à gauche ou à droite.
10Le radiomètre IR montre la température de la plaque de rayonnement.
11Système de test de densité de fumée en option.
12Système optique récepteur de signal optique avancé de lumière 2900 ± 100 K.
13. une conception intégrée avec un PC de 19 pouces de logiciel de visualisation de laboratoire.
14- Cheminée avec un thermocouple et une chambre intérieure contrôlée par logiciel.
Les normes
L'essai ISO 9239-1 de réaction au feu du matériau de revêtement de sol, partie 1, mesure les performances de combustion du matériau de revêtement de sol avec la chaleur radiante.
L'essai ISO 9239-2 de réaction au feu du matériau de revêtement de sol, partie 2, mesure la propagation horizontale de la flamme, exposée à un flux de chaleur de 25 kW/m2.
ASTM E 648 Méthode d'essai standard pour le système de revêtement de sol CHF avec source d'énergie de rayonnement thermique.
ASTM E 970 Méthode d'essai standard pour le matériau de revêtement de sol CHF d'isolation du sol du grenier exposé à l'aide d'une source d'énergie thermique rayonnante.
NFPA 253 Méthode d'essai standard pour la CHF du système de revêtement de sol avec source d'énergie thermique rayonnante.
Pour les appareils à moteur électrique
Spécification
| Chambre d'essai des dimensions |
Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. |
| Chambre de commande |
Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Chambre de commande des gaz |
Le nombre total d'unités utilisées pour le calcul de l'échantillonnage doit être déterminé en tenant compte de l'échantillonnage. |
| Le pouvoir |
Pour les véhicules à moteur électrique à combustion |
| Le poids |
220 kg ou plus |
| Option d'alimentation en air propane |
95% |
Rapport d'essai
| Rapport annuel |
| Agence de contrôle |
|
| La norme |
|
| Opérateur |
|
Date de l'essai |
|
| Température ambiante |
|
Humidité de l'environnement |
|
| Délai de mise à disposition de l'équipement |
|
| Nom du produit |
|
Numéro de série de l'échantillon |
|
| Spécification du modèle |
|
| Taille de l'échantillon |
|
Code de l'appareil |
|
| Densité du matériau (g/m2) |
|
Temps d'essai |
|
| Solde de débogage |
|
| Résultats des tests: |
| Distance (mm) |
Temps d'expiration avant la flamme (s) |
Distance (mm) |
Temps d'expiration avant la flamme (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| L'extrémité avant de la flamme atteint la plus longue distance (cm) |
|
Flux de rayonnement critique (kW/m)2) |
|
| Valeur totale de la fumée (en % min) |
|
Taux d'absorption maximal (%) |
|
| Distance d'atteinte de l'extrémité avant de la flamme de 10 min ((mm) |
|
valeur critique de chaleur radiante de 10 min ((kW/m)2) |
|
| Distance d'atteinte de l'extrémité avant de la flamme de 20 min ((mm) |
|
valeur critique de chaleur radiante de 20 min ((kW/m)2) |
|
| Distance d'atteinte avant de la flamme de 30 min ((mm) |
|
valeur critique de chaleur radiante de 30 min ((kW/m)2) |
|
| Temps d'allumage |
|
Temps d'extinction de la flamme |
|
| Le phénomène observé au cours de l'essai: |
|
Applications
- Systèmes de revêtement de sol (tapis, revêtements de sol élastiques, stratifiés)
- Matériaux d'isolation du sol du grenier exposés
- Épreuves d'inflammabilité des matériaux de construction
- Contrôle de la qualité et développement de produits pour revêtements de sol
- Épreuves de conformité réglementaire pour les codes du bâtiment et les normes de sécurité incendie
- Recherche et développement en ingénierie de la sécurité incendie
Questions fréquemment posées
Q1: À quoi sert cet équipement?
A1: Il mesure le flux radiant critique des systèmes de revêtement de sol et la densité de fumée des matériaux de revêtement de sol, ce qui permet de déterminer la distance et la vitesse de propagation des flammes sous la chaleur radiante.
Q2: À quelles normes est-il conforme?
A2: Il est conforme aux normes ISO 9239-1/2, ASTM E648, ASTM E970 et NFPA 253 pour les essais d'inflammabilité des revêtements de sol et de l'isolation.
Q3: Quels matériaux peuvent être testés avec cet appareil?
A3: Il est conçu pour les revêtements de sol (tapis, revêtements de sol élastiques, stratifiés) et les matériaux d'isolation des sols des greniers.
Q4: Comment fonctionne le système d'allumage?
R4: Le brûleur poreux en forme de T est équipé d'un système d'auto-allumage et d'un mécanisme de poussée automatique, garantissant une allumage d'échantillons cohérent, sûr et mains libres.
Q5: A-t-il besoin d'un approvisionnement en eau continu pour le refroidissement?
R5: Non, le débitmètre thermique comprend un système de refroidissement à l'eau portable, il n'est donc pas nécessaire d'approvisionner en eau courante.
Q6: Peut-il également mesurer la densité de fumée?
R6: Oui, un système d'essai de densité de fumée facultatif avec un système optique de 2900 ± 100 K peut être intégré pour mesurer la production totale de fumée.
Q7: Quelles industries utilisent généralement cet équipement?
R7: Les fabricants de matériaux de construction, les laboratoires d'essai incendie, les instituts de recherche et les organismes de réglementation l'utilisent pour le contrôle de la qualité, la R&D et les tests de conformité.
Q8: Comment les données d'essai sont-elles enregistrées et gérées?
R8: Le système comprend un PC de 19 pouces doté du logiciel LabVIEW pour le contrôle automatisé des tests, l'enregistrement des données en temps réel et la génération de rapports.
