BIFMA X5.1-2017 Équipement d'essai de meubles - machine d'essai pivotante de chaise

Machine d'essai de la chaise pivotante

Application du projet

Cet essai s'applique à tous les types de chaises à siège pivotant.

Objectif de l'essai: Cette machine est conçue pour évaluer la capacité d'une chaise à résister aux contraintes et à l'usure causées par des rotations répétées.

Paramètre technique

a) Plateforme de travail

- Peut régler la rotation dans le sens des aiguilles d'une montre et dans le sens inverse

-Période de rotation: 0 à 360°

-Diamètre maximum: 100 mm

- actionné par une double action de cylindre pneumatique

- Vitesse de rotation réglable de 5 à 15 cycles/minute

b).Paneau de compteur:

-Alimentation électrique: courant alternatif à phase unique 220V.1KW

- Le bouton d'allumage

-6 chiffres Compteur électronique de prédétermination (EPC)

• L'EPC enregistrera chaque coup du cylindre jusqu'à six chiffres
• Arrêtera l'opération de test à la course prédéfinie
• L'EPC affiche le nombre de coups obtenus au cours de l'essai
• L'EPC est également capable de stocker le nombre de cycles lorsque l'interruption de l'alimentation a lieu et peut afficher la lecture réelle et continue de compter lorsque le fonctionnement est repris.
• Le signal doit être maintenu jusqu'à réinitialisation du compteur.

c).Stopper- pour empêcher la base de la chaise de glisser.

Note:Une rotation de 360° est comptée comme un cycle.

i. essais cycliques en pivotement (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, clause 8)

Les essais doivent être effectués sur une base de données fiables et fiables.

III.Epreuve de rotation et de durabilité de la roue et de la base de la chaise (BS EN 1728:2012, les articles 7.11 et 7.13)

Les spécifications
Conformément à la norme d'essai: BIFMA X5.1-2002, test no 9
1Applicabilité: Cet essai s'applique à tous les types de chaises à siège pivotant.

Objectif de l'essai: cette machine est conçue pour évaluer la capacité d'une chaise à résister aux contraintes et à l'usure causées par des rotations répétées.

Mécanisme de la machine

Les normes
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.1, BSI/BS 5459, EN 581-2

Références - Je ne sais pas. Le BIFMA Le montant de l'aide est fixé à: À pivoter Le test

Étape d'essai de la chaise

• Le siège doit être fixé sur une plate-forme, soit le siège soit la plate-forme doivent être retenus de la rotation.
• Si le siège est réglable, réglez-le à la position maximale du siège.
• Une charge de 122 kg (270 lb) doit être placée sur le siège de manière à ce que le centre de gravité de la charge soit situé de 51 à 64 mm (2 à 2,5 pouces) en avant de la ligne centrale de l'axe de rotation, comme indiqué à la figure 1.
• Le dispositif cyclique doit être réglé pour faire pivoter la plus petite des deux possibilités suivantes: la plage de rotation disponible ou 360 ° ± 10 °. Si la plage de rotation disponible est inférieure à 360 °,la rotation de la machine d'essai doit être réglée de manière à ce que le mécanisme pivotant touche les arrêts mais ne les annule pas.La rotation peut être bidirectionnelle ou unidirectionnelle.
• Pour les chaises qui tournent à 360 degrés, un cycle est une rotation complète. Pour les chaises qui tournent à moins de 360 degrés, un cycle tourne d'un arrêt à l'autre.
• Le siège ou la plate-forme doit tourner pendant 60 000 cycles à une vitesse comprise entre 5 et 15 rotations par minute.
• Si la hauteur du siège est réglable, régler la hauteur à sa position la plus basse.
• Pour toutes les chaises, poursuivre l'essai pendant 60 000 cycles supplémentaires pour un total de 120 000 cycles.

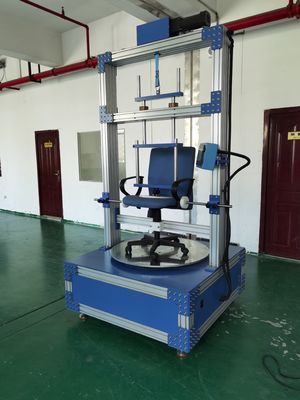

Image de test:
