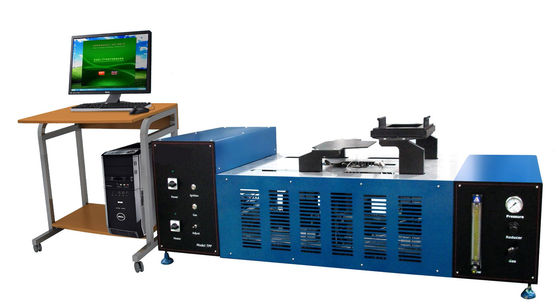

Testeur des performances de protection thermique TPP

Équipement d'essai incendie ASTM D4108 TPP Testeur des performances de protection thermique

Introduction du produit
Le testeur de performance thermique de protection TPP est principalement utilisé pour tester les performances d'isolation thermique des tissus de vêtements de protection ignifuges exposés aux rayonnements et aux sources de chaleur convectives.Il est utilisé pour tester les performances thermiques des vêtements de protection, chaussures de sécurité, gants, surface extérieure du casque, etc. Les normes d'essai de NFPA 1971, ASTM D4018, GB 8965.1-2009, ISO 17492, etc.

Caractéristiques de performance

1L'instrument d'essai doit comprendre l'ensemble de la base d'échantillonnage, le support de l'ensemble de la base d'échantillonnage, la source de chaleur, le bouclier, l'ensemble des capteurs, l'enregistreur et le joint.Il doit également disposer de la source de gaz, le débitmètre, le brûleur et le capteur.

2Une plaque de protection mobile au corindon, résistante à 1800 degrés, peut protéger la flamme et réduire l'erreur d'essai.

3Deux brûleurs Meker à 45° sont installés pour fournir une source de chaleur convective standard avec 9 tubes de quartz.

4. Le diamètre du brûleur Meker est de 38 mm et le diamètre du trou intérieur est de 5/16 pouces. Il peut fournir 800-1200 BUT de chaleur.La soupape d'air inférieure du brûleur peut être réglée et le rapport de mélange d'air et de gaz combustible peut être réglée.

Cinq ou neuf ensembles de tubes infrarouges au quartz T150 peuvent fournir un flux de rayonnement thermique de 13 à 40 kW/m2 ± 4 kW/m2

6Sous le rayonnement thermique du tube infrarouge au quartz, le flux thermique total peut être réglé à 83 kW/m2 ± 2 kW/m2 en réglant le gaz fourni au brûleur Meker.

7Le débitmètre calibré est refroidi à l'eau, sa portée de fonctionnement est de 0 à 100 kW/m2 et sa portée maximale d'utilisation est de 150%.

8Le temps de réponse du débitmètre thermique est inférieur à 200 ms, le taux de rayonnement est supérieur à 0.95, et le signal de sortie est supérieur à 5 mV dans la plage de fonctionnement.

9Le calorimètre à plaque de cuivre peut être utilisé pour détecter la chaleur par convection et la chaleur par rayonnement, ainsi que la température à l'arrière de l'échantillon.

10Le débitmètre du rotor peut régler le débit du gaz de combustion, sa précision est de (± 2%) et la plage de mesure est supérieure à 3 L/min.

11. le manomètre à pointeur, la pression d'admission peut être réglée par une soupape de décharge, la plage de la soupape de décharge est de 0 à 15 psi;

12Une prise rotative peut couper le gaz inflammable manuellement.

13La résolution du système d'acquisition de température est de 0,1 °C et la précision est de ± 0,75 °C.

14La vitesse d'acquisition des données du système d'acquisition automatique des données est inférieure à 0,05 seconde et la compensation à froid est fournie pour les données mesurées du thermocouple.

15. équipé d'ordinateurs et d'imprimantes, avec un logiciel de test standard, pour fournir des courbes de test standard.

Les normes

Pour l'application de la norme ASTM D4108, la norme ASTM F2703, la norme ISO 17492 est suivie:2003Je vous en prie.1:2009, NFPA 1971, NFPA 1977, NFPA 2112 Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

La taille: 1500 mm (W) x 540 mm (H) x 460 mm (D)

Poids: 86 kg

Exigences d'installation: exigences électriques: 220V, 50HZ, 15A;

Exigences relatives aux sources de gaz: propane et gaz de compresseur d'air

Environnement d'essai: 25 +5°C

Ça va?protection contre les incendiesproduits testés?
De nombreux essais au feu sont effectués par des laboratoires officiels en vue de la certification des produits.Certains fabricants de produits de protection contre l'incendie maintiennent également leurs propres installations et effectuent des essais à des fins de R & D avant d'aller au détriment et de l'exposition d'un test dans une installation tierce..
