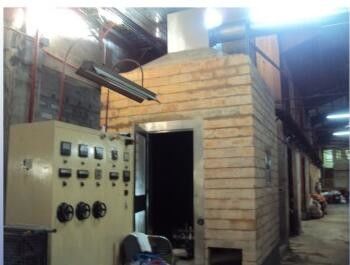

Équipement d'essai d'inflammabilité de Vertical-plateau de câble d'UL avec l'écran tactile de la couleur 5.7inch
Application
Appliquez pour examiner l'essai de feu de vertical-plateau pour assurer déterminer des valeurs de propagation de la flamme de câble et de libération de fumée quand les câbles sont soumis à une source d'allumage flamboyante. (Elle n'est rien au but des câbles, tels que le courant électrique, la télécommunication etc.)
Composantes principales
La canalisation se composent du système de contrôle du feu de source et d'approvisionnement d'allumage, du système de contrôle de flux de conduit de capot de collection et d'échappement, de l'instrumentation de mesure de pression du gaz, des instruments de mesure de fumée et du système de mesure de la température, du système de mesure de taille de flamme etc.
Normes
Selon la clause 9,6 et 9,7 d'UL1685-2007, UL2556-2007
Paramètre principal
| Pièce d'essai |
Les briques de résistance de feu pour des murs et quelle densité est 1698kg/m3, peinture noire de jet d'interface, et la taille externe de la salle est W2438×D2438×H3353mm |
| Porte |
Le cadre d'acier inoxydable et la porte de câbler-verre, la taille globale est W0.9× H2.0m |
| Capot de collection de fumée |
Ce qui a fait par l'acier inoxydable, chaque côté est d'être 400 inclinés, le capot en tant qu'un cube et chacun longueur de côté est 914mm, il y a une maille de la poussière sous le capot et chaque longueur latérale est 610mm |
| Voyant à niveau visible |
Ce qu'en tant qu'une place et chacune la longueur latérale est 457mm, la distance de 1295mm du côté inférieur de la fenêtre au plancher, distance de 1143mm de la droite de la fenêtre au mur |
| Prises d'air |
quelle taille sont 559×343mm, 914×305mm, 2438×343mm |
| Conduit d'échappement |
L9000×φ406mm, l'installent au centré dedans du côté droit du capot de cube |
| Chemin de câbles |
H2400mm, le rundle comme place que la taille est L305×W25×D25, et la distance de les deux rundles est 299mm |
| Brûleur |
L341mm×D30mm avec 242 trous |
| Flux de gaz |
13.2L/min, 0.1Mpa pour la pression de gaz |
| Jaillissez la vérification |
La vitesse d'écoulement de canalisation de fumée de sens de débitmètre de différence de pression, constituent la base pour le contrôle de la vitesse de l'hélice |
| Transmittance légère |
sens de cellule photo-électrique la densité de fumée pendant flamber |
| Taille de flamme |
Exposition légère évidente infrarouge la taille actuelle du temps réel de flamme |
| Logiciel particulier |
Élaborez la courbe par l'écoulement de pépin, la densité de fumée, taille de la flamme, et formez une table automatiquement, par l'impression d'imprimante |
| Système de contrôle |
écran tactile de la couleur 5.7inch, PLC de Panasonic japonais, SCM, ANNONCE performante de 16 bits transformer etc. |
Comment est-ce que des produits de lutte anti-incendie sont examinés ?
Beaucoup d'essais du feu sont exécutés par les laboratoires officiels afin de la certification de produit. Cependant, quelques fabricants des produits de lutte anti-incendie également maintenir leurs propres équipements et essais de course pour la R&D avant de s'attaquer aux dépenses et à l'exposition d'un essai à une installation de tiers.
