BS 476-7 Je vous en prie.Surface Propagation de la flammeTesterpour mesurer l'extension de la flamme du mur
Introduction du produit
La partie 7 de la norme BS 476 spécifie une méthode d'essai pour mesurer la propagation latérale de la flamme le long de la surface de l'échantillon d'un produit orienté en position verticale dans des conditions de débit opposées,et un système de classification basé sur la vitesse et l'étendue de la propagation de la flammeIl fournit des données adaptées à la comparaison des performances d'utilisation finale des matériaux, composites ou ensembles essentiellement plats, principalement utilisés comme surfaces exposées des murs et des plafonds.
Paramètres du produit
1La surface du panneau rayonnant est de 850 mm x 850 mm et le cadre de support structurel est renforcé;
2. Le support d'échantillonnage est perpendiculaire au panneau de rayonnement, et la marque de l'échelle standard ci-dessus, le flux de chaleur radiant critique peut être mesuré en fonction de la distance de propagation de la flamme;
3. équipé d'un dispositif de circulation de refroidissement par eau, le porte-échantillon peut être refroidi à l'eau pour éviter les dommages causés par une température élevée à long terme;
4. équipé d'un dispositif d'allumage à petite flamme, en mode allumage à étincelle;
5. le panneau de rayonnement est équipé d'un dispositif de détection de température élevée.
6Équipé d'un capteur de flux de rayonnement thermique refroidi à l'eau, les résultats remontent au NIST des États-Unis.
7. équipé d'une boîte de commande électrique, peut régler le flux de gaz et d'air, et afficher les chiffres du flux de rayonnement thermique;
8Équipé d'un PLC et d'une interface homme-machine pour afficher les informations requises pour les essais.
Caractéristiques
1Cet appareil est constitué d'un panneau de rayonnement monté verticalement dans un environnement et soutenu sur un cadre.
2Le panneau de rayonnement est souillé par un mélange gaz-air.
3Le panneau de rayonnement est de 850 mm carrés pour un bloc de brûleur réfractaire poreux conçu pour assurer une combustion efficace du mélange air-gaz-air.sans flamme sur la face du panneau dans des conditions de fonctionnement.
4Le panneau de rayonnement et son environnement sont appuyés sur un cadre de sorte que le centre du panneau est d'environ 1250 ± 100 mm au-dessus du niveau du sol.
5. un support d'échantillon et un dispositif de flamme pilote montés sur un côté de l'appareil.
6Le porte-échantillon est constitué d'un cadre en acier refroidi à l'eau avec des plaques faciales refroidies à l'eau.Les plaques faciales se chevauchent les spécimens par 20 ± 2 mm sur leurs bords supérieur et inférieur et sur le bord vertical adjacente au panneau de rayonnement.
7Une pince à ressort est placée pour serrer l'échantillon contre les plaques de face.
8L'approvisionnement en eau portable du détenteur de l'échantillon garantit que la température maximale ne dépasse pas 35°C à la sortie du détenteur de l'échantillon.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10. La hauteur du support de l'échantillon est articulée de manière à pouvoir être balancée horizontalement, loin de la face du panneau de rayonnement entre les essais,de la position d'essai à la position de veille et vice versa.
11Le brûleur pilote est constitué d'un tube en acier.
12Les conduites d'alimentation en gaz et en air vers le panneau de rayonnement contiennent des débitmètres, des régulateurs de pression, des vannes de commande et des dispositifs de sécurité.
13.Mètre de flux de chaleur: plage: 0 ~ 50 kw/m2; émissivité de surface:ɛ=0,95±0.05.
14.Tableau d'étalonnage fictif avec support, débitmètre de chaleur étalonné et montage.

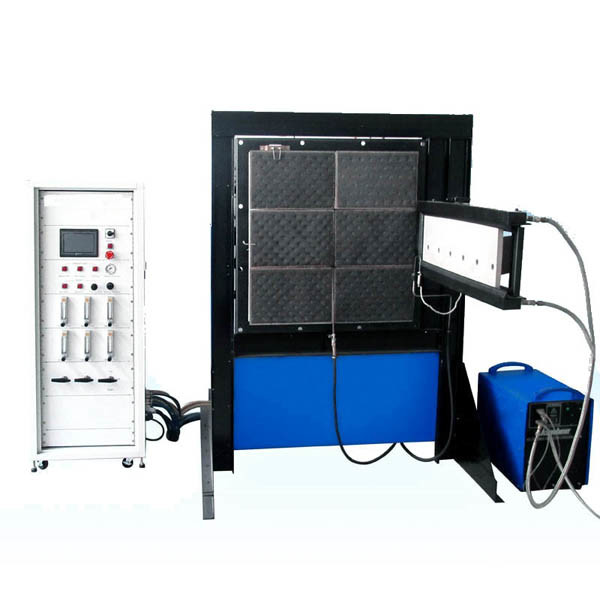

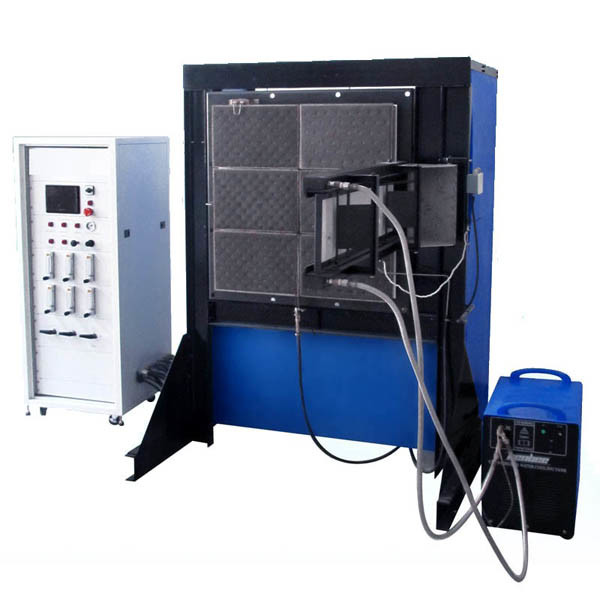

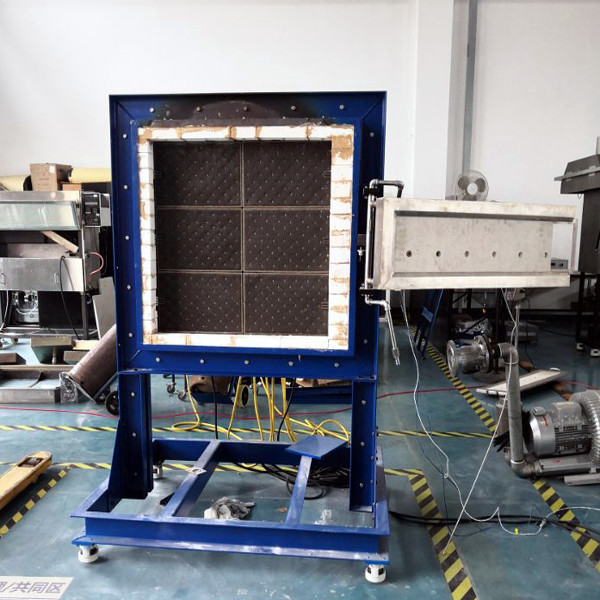

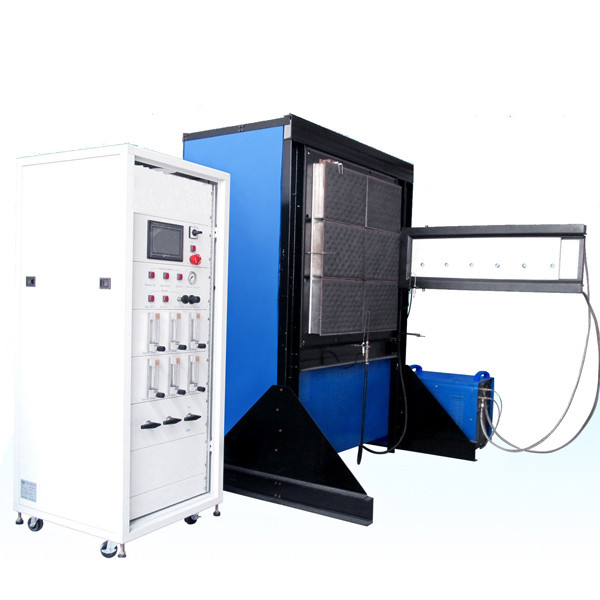

Détails du produitPropagation de la flamme à la surfaceTester
Le dispositif d'essai de propagation de la flamme à la surface est un testeur de retardateur de flamme en acier à grande vitesse de la série BS 6853,qui convient aux normes britanniques d'essai des matériaux de construction et des retardateurs de flamme en acier à grande vitesseLa norme est BS 476-7. La méthode d'essai est utilisée pour déterminer l'extension latérale de la surface de l'échantillon et basée sur la vitesse.BS 476-7 est principalement utilisé pour mesurer l'extension de la flamme des surfaces exposées sur les murs et les plafonds.
La méthode d'essai consiste à mesurer le flux radiant critique en allumant l'échantillon avec une petite flamme en résistant au changement progressif de l'énergie thermique radiante.Le panneau de rayonnement thermique mesure 850 mm X 850 mmLe support de l'échantillon d'essai est refroidi à l'eau et équipé d'une plaque d'étalonnage perforée et d'un capteur de flux thermique pour l'étalonnage de la courbe de flux thermique.L'instrument d'essai est soumis à des exigences élevées sur le site du laboratoire, et l'utilisateur a besoin de plus de mesures de sécurité avant de pouvoir assembler l'instrument d'essai.
La norme est la suivante:BS:BS 476-7
Les dimensions: 120 mm (W) x 550 mm (D) x 1920 mm (H)
Poids: 210 kg
Exigences relatives à l'installation
Électrique: 230 volts Nominal 10 ampères
Température ambiante: de 10°C à 35°C
Équipement de gaz: propane et compresseur d'air
Salle d'essai: 400 m3
Applications
- Panneaux muraux et décoratifs
- Carreaux de plafond et systèmes de plafond suspendu
- Matériaux et assemblages composites utilisés comme surfaces exposées
- revêtements isolants thermiques pour murs et plafonds
- Classification en matière de sécurité incendie selon la norme BS 476-7 (classe 14)
- Classement de classe 0 (combiné avec les exigences de non-combustibilité)
- Contrôle de la qualité des matériaux de construction et tests de R & D
- Les laboratoires d'essais tiers et les organismes de certification
Questions fréquemment posées
Q1: À quelle norme le SL-FL73 est-il conforme et que mesure-t-il?
A1: Il est conforme à la norme BS 476-7; le testeur mesure la flamme latérale répartie le long de la surface verticale des revêtements de murs et de plafonds sous la chaleur radiante,Le montant de l'exposition au risque est calculé en fonction de l'exposition au risque..
Q2: Quels matériaux peuvent être testés avec cet équipement?
A2: Panneaux muraux, panneaux de plafond, feuilles décoratives, composites et revêtements d'isolation thermique utilisés comme surfaces exposées sur les murs et les plafonds.,ou assemblées.
Q3: Comment fonctionne le système de classification selon la norme BS 476-7?
A3: La classification est basée sur la distance de propagation de la flamme mesurée à 1,5 minute et à la fin de l'essai. La classe 1 indique la propagation la plus faible de la flamme, tandis que la classe 4 indique le risque le plus élevé.La classe 0 est une classification composite exigeant la classe 1 plus la non-combustibilité..
Q4: Quelle est l'exactitude et la répétabilité des résultats des essais?
A4: Une grande précision est obtenue grâce au brûleur réfractaire poreux, à un contrôle gaz/air stable et à l'étalonnage avec un capteur de flux traçable par le NIST et une plaque perforée.Le support refroidi à l'eau maintient des conditions thermiques constantes, et le positionnement à charnière assure un placement répétable des échantillons.
Q5: L'équipement est-il facile à utiliser?
R5: Oui. L'allumage à l'étincelle, le serrage au ressort et l'interface PLC/HMI permettent un montage simple de l'échantillon et l'exécution automatisée des essais.et les données en temps réel, y compris le flux de chaleur, sont affichées tout au long de l'essai.
Q6: Quelles sont les principales exigences d'installation?
A6: Installer dans une pièce à 10 ̊35 °C sans courant d'air. Puissance: 230 V, 10 A nominale. Gaz: propane et air comprimé. Volume de la salle d'essai: 400 m3.Pour l'entretien, il est recommandé de nettoyer régulièrement le panneau de rayonnement et de procéder à des contrôles d'étalonnage de routine..
Testeur de propagation de la flamme en surface.pdf
Quel est le test de propagation de la flamme?
Essais de propagation de la flammevisent à mesurer la tendance d'une flamme à se propager sur un substrat et sont directement corrélées à la flamme de surfacela propagation dans un scénario de feu réel.
