BIFMA 5.1 Équipement d'essai de meubles Machine d'essai de durabilité du dossier

BIFMA 5.1 Équipement d'essai de meubles Machine d'essai de durabilité du dossier

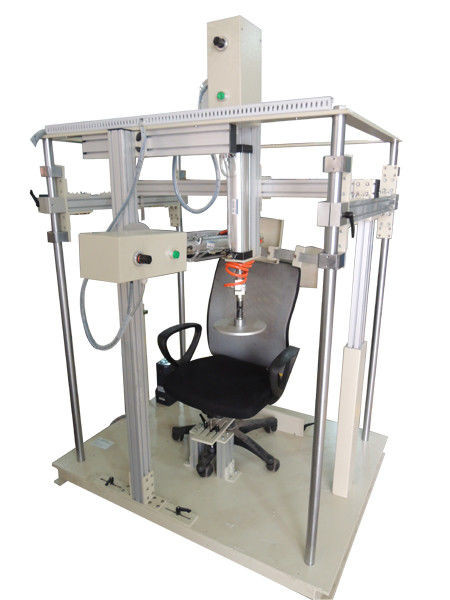

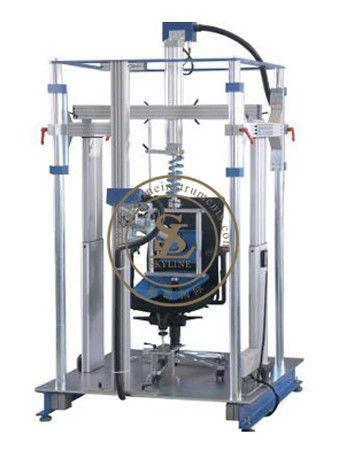

Cette machine est destinée à évaluer la capacité des chaises à résister aux contraintes de fatigue et à l'usure causées par la force arrière sur le dossier de la chaise.

Paramètres techniques

i.essai statique/durabilité du siège et du dossier,

ii.essai statique du bord avant du siège

iii.essai statique avec accoudoir vers le haut et vers le bas,

iv.essai statique du bras sur le côté

v.essai statique avant/vers les côtés

vi. essai de contre-choc

vii.essai d'impact du siège

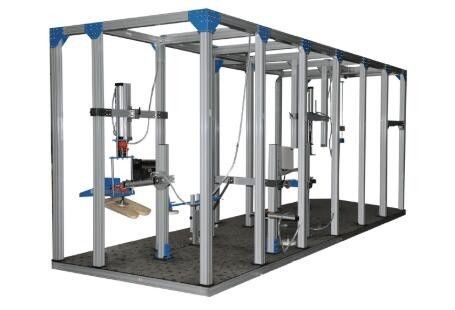

1. Machine à cadre de taille: 2700 × 1990 × 2300 mm, en aluminium extrudé

2- Une seule phase, 220 V.

3Je vous en supplie:

I. Testeur statique du siège et du dossier/durabilité et du bord avant du siège

une bouteille pneumatique avec une capacité de cellule de charge de 1000 N (horizontale) et 2000 N (verticale)

b. 1 cylindre horizontal et 1 cylindre vertical

c. Mécanisme - une charge verticale spécifiée est appliquée d'abord sur le siège et la charge est maintenue lorsque la charge horizontale est appliquée. La force doit être maintenue pendant 10 ± 2 s ou 2 ± 1 s (réglable).Ce qui constitue un cycle.

d. direction de charge réglable (90° par rapport au dossier de la chaise)

e. Hauteur réglable

f. Plateforme de chargement - fixée au cylindre et pouvant pivoter librement

- Plateau de chargement du siège - fixé au cylindre vertical (voir annexe)

- Plateau de chargement arrière - fixé à la bouteille horizontale (voir annexe)

compteur électronique prédéterminé (EPC) - compteur à 6 chiffres permettant de marcher le cylindre jusqu'à 200 000 cycles

h. Air de compression: ± 6 kg/m2

i. La programmation et le code de sécurité du PLC sont disponibles

j. à courant alternatif à phase unique 220 V

k. Vitesse réglable (10 à 20 cycles/minute)

II. Essai statique de l'appui-bras vers le haut et vers le bas

a. Il est constitué de deux cylindres. Les deux cylindres peuvent être réglés sur:

- position verticale avec distance horizontale réglable (jusqu'à 1 m) - pour appliquer une force verticale vers le bas (jusqu'à 900 N) sur le bras et pour soulever le fauteuil de la plate-forme.

b. La hauteur est réglable jusqu'à 1 m.

c. Plateau de chargement fixé au cylindre: amovible, de diamètre de 100 mm, épaisseur de 50 mm, bords arrondis d'un rayon de 12 mm et surface plane.

d. 3 modes de fonctionnement:

- Mode 1: utilisation uniquement du 1er cylindre (pour les chaises à accoudoir unilatéraux)

- Mode 2: fonctionne uniquement avec le 2e cylindre (pour une chaise avec un accoudoir d'un côté)

- Mode 3: fonctionnement simultané des deux cylindres

e. Cycle requis: 10 fois

f. La force doit être maintenue pendant 10 ± 2 s.

III. Épreuve de charge statique latérale des accoudoirs

a. Elle est constituée d'un cylindre horizontal avec deux plaquettes de chargement (de 100 mm de diamètre) fixées dans des directions opposées (voir annexe).

b. La bouteille est fixée sur un poteau vertical et réglable en hauteur (500-1000 mm)

c. Le cylindre et le support de chargement peuvent être placés entre deux appuie-bras (distance minimale de 400 mm) de sorte que la force latérale (max.900N) puisse être appliquée simultanément au support de bras à travers le support de chargement.

g. Cycle requis: 10 fois

h. La force doit être maintenue pendant 10 ± 2 s.

IV. Testeur statique avec les jambes vers l'avant/vers les côtés

a. Il est constitué d' un cylindre qui peut être réglé en position horizontale et verticale.

b. Cellule de charge: capacité 1000 N

c. La hauteur est réglable jusqu'à 1 m

d. Plaque de chargement fixée au cylindre: diamètre de 100 mm, épaisseur de 50 mm, rayon de 12 mm, bords arrondis et surface plane.

e. Application de la force: 10 fois, maintenue pendant 10 ± 2 s.

V. Testeur d'impact sur le dos et le bras

a. Marteau à choc

- Marteau pendulaire suspendu et pivotant pour chute libre

- réglable en hauteur (300-1000 mm)

- Construction - référence annexe

b. échelle de mesure de la hauteur

- debout au sol et mobile

- portée: 1,5 m

c. tapis en caoutchouc

- Taille: 1,5 × 1,5 × 0,002 m

- Dureté: (85±10) IRHD selon ISO 7619-2:2010, testé par un laboratoire agréé

VI. Testeur d'impact du siège

a. cylindre pneumatique

- de maintenir, de relâcher et de soulever l'appareil

- Hauteur: hauteur réglable jusqu'à 2 m au sol

- fixé sur l'obturateur et permettant à l'obturateur de tomber librement sur la surface d'essai à une hauteur maximale de 300 mm (réglable)

b. Accrochage de référence à l'impacteur

i. Essai statique/durabilité du siège et du dos, (BS EN 1728):2012, les articles 6.4 et 6.17)

ii. Essai statique du bord avant du siège (BS EN 1728):2012, point 6.5)

iii.Essai statique avec appui-bras vers le haut et vers le bas (BS EN 1728:2012, les articles 6.11 et 6.13)

iv.Epreuve statique du bras sur le côté (BS EN 1728:2012, point 6.10)

v. Essai statique avant/vers le côté (BS EN 1728:2012, les articles 6.15 et 6.16)

vi. Essai de contre-choc (BS EN 1728:2012(article 6.25)

vii.Essai d'impact du siège (BS EN 1728:2012(article 6.24)

a. épaisseur du bouchon de 12 mm

b. Testeur à bras portatif sur le côté - pour plusieurs sièges

- cylindre supplémentaire avec une plateforme de chargement de 100 mm de diamètre et une plateforme de chargement séparée de 100 mm

- Les deux plateaux de chargement doivent être fixés sur la tige d'acier (longueur 2 m) dans des directions opposées.

- La distance entre les 2 plateaux de chargement est réglable le long de la tige.

- L'application de la force sur le bras ne doit pas être entravée par la tige.

c. Mempunyai port d'entrée/sortie sur le panneau de commande pour le système d'intégration.

d. Le code de sécurité du programme PLC a été supprimé

Spécification

Normes de test

• Les essais sont effectués sur des échantillons d'équipements de type "A" ou "B" et sont effectués sur des échantillons d'équipements de type "B" ou "B".Le
• Test de durabilité du dossier - cyclique - type I
• L'essai de durabilité du dossier est effectué sur le support de l'appareil.
