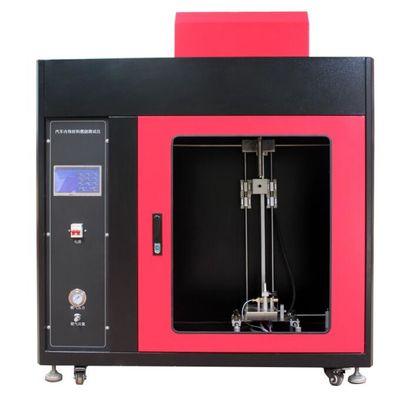

Appareil de contrôle vertical matériel intérieur des véhicules à moteur de combustion

Appareil de contrôle vertical matériel intérieur des véhicules à moteur de combustion

Lancement de produit

Selon le GB32086-2015 standard « impératifs techniques et méthodes d'essai pour des caractéristiques brûlantes verticales de certains types de matériaux intérieurs d'automobile », il satisfait entièrement les impératifs techniques définis dans la norme nationale GB32086, et s'applique aux rideaux pour les intérieurs M3 des véhicules à moteur transportant plus de 22 passagers. Abat-jour de Sun et ou d'autres matériaux internes de suspension, non applicables aux autobus de ville avec les passagers debout.

Paramètres techniques

1. Contrôle de PLC + d'écran tactile ;
2. Le bec Bunsen met à feu automatiquement, flamme peut être placé arbitrairement ;
3. Temps d'enregistrement T1/T2/T3 9999S ;
4. Résolution minimum de minuterie de temps : 0.1S ;
5. Le temps d'application de flamme peut être préréglé (synchronisation automatique) ; gamme de contrôle : 0.1s-999.9s ; l'exactitude 0.1s de synchronisation, après atteinte du temps brûlant d'ensemble, bec Bunsen (brûleur) retourne automatiquement ;
6. La partie antérieure du support témoin fait face au voyant à niveau visible d'équipement pour faciliter l'observation et la combustion de l'échantillon ;
7. Capot de vapeur : (Boîte externe laminée à froid de pistolage électrostatique de plat) ;
8. Le bec Bunsen (brûleur) incline automatiquement 45° ;
9. Taille de flamme : 10-100mm sans interruption réglable ;
10. Alimentation d'énergie : 220VAC-15%~220VAC+10% 500W (système trifilaire monophasé)
11. Dimensions de bride témoin : La taille de cadre est de 560 millimètres et se compose de deux tiges parallèles a espacé 150 millimètres à part. Il y a une aiguille fixe tenant le spécimen sur la tige. Le diamètre fixe d'aiguille n'est pas plus de 2 millimètres et la longueur sont au moins de 27 millimètres. Pour fixer le spécimen sur l'aiguille fixe et une certaine distance du cadre, une colonne de positionnement avec un diamètre de 2 millimètres et une taille au moins de 20 millimètres devraient être installées près de l'aiguille fixe.
12. Plaque de pression : Le plateau en U assure la planéité verticale de l'échantillon sur le support témoin. La plaque de pression en U devrait être plate et rigide, fait d'un matériel approprié, de la taille du support témoin, et d'une épaisseur de 1,0 millimètres de ± 0,1 millimètres. La plaque de pression en U devrait être plate et rigide, fait d'un matériel approprié, de la taille du support témoin, et d'une épaisseur de 1,0 millimètres de ± 0,1 millimètres.
13. Lampe de gaz : La lampe de gaz est au-dessous de l'échantillon, dans l'avion passant par la ligne centrale verticale de l'échantillon et de la surface de l'échantillon. La lampe de gaz est inclinée axialement vers le haut, formant un angle de 30° avec l'avion où l'échantillon est localisé. Le dessus de la lampe de gaz est examiné. Le bord inférieur de l'échantillon est de 20 millimètres. Quand la lampe de gaz est placée verticalement, la lampe de gaz est mise à feu, et la taille de flamme est ajustée sur 40 mm±2 millimètre, qui est la distance entre la bouche du bec de lampe de gaz et l'astuce de flamme. Le diamètre interne du bec de gaz est 0.18+0.03 0
14. Gaz utilisé dans des lampes de gaz : propane industriel, gaz de butane ou gaz de pétrole liquéfié (client-fourni)
15. Allumage : Projecteur 20W×2 de LED

paramètres relatifs de l'écran 16.Touch

1. Taille : 7 pouces d'affichage de taille de largeur efficace 8.59cm de la longueur 15.4cm
2. Résolution : 800*480
3. Interface de communication RS232, 3.3V CMOS ou TTL, mode de porte série
4. Capacité de stockage : 1G
5. Employez l'affichage pur de conducteur de FPGA de matériel, « zéro" le temps de démarrage, puissance jusqu'à la course
6. Utilisant l'architecture de M3+ FPGA, le M3 est responsable de l'instruction analysant, FPGA se concentre sur l'affichage de TFT, expédie et avance de fiabilité le même programme
7. Le contrôleur principal adopte un processeur à énergie réduite et entre automatiquement le mode économiseur d'énergie
