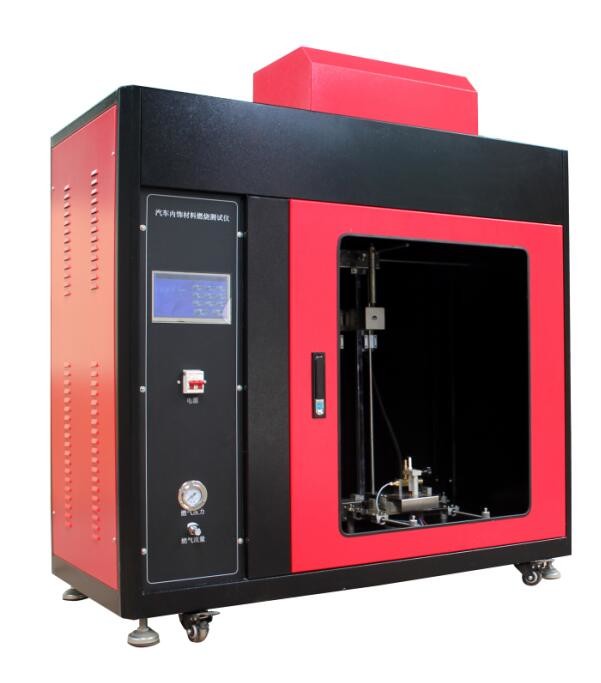

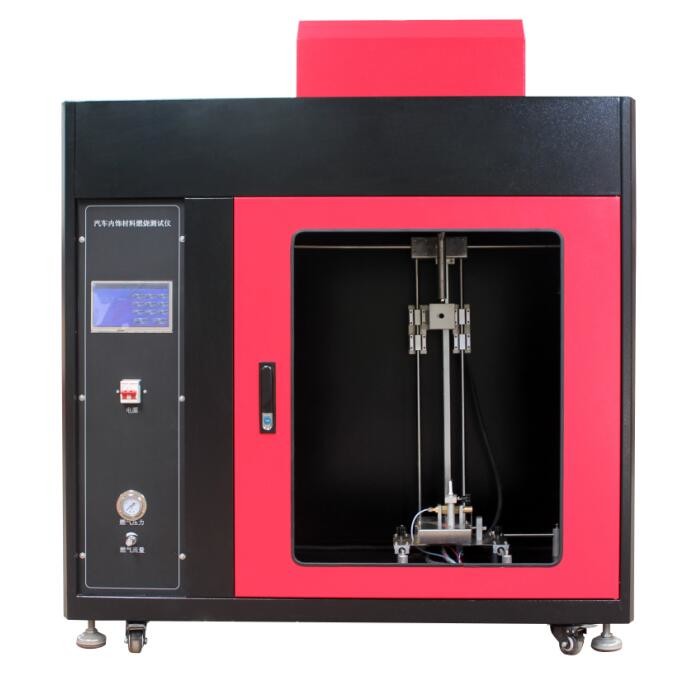

Testeur de combustion verticale de matériaux d'intérieur automobile

Testeur de combustion verticale de matériaux d'intérieur automobile

Introduction du produit

Conformément à la norme GB32086-2015 “Exigences techniques et méthodes d'essai pour les caractéristiques de combustion verticale de certains types de matériaux d'intérieur d'automobile”,il satisfait pleinement aux exigences techniques spécifiées dans la norme nationale GB32086, et s'applique aux rideaux pour les intérieurs des automobiles M3 transportant plus de 22 passagers.ne s'applique pas aux autobus urbains avec des passagers debout.

Paramètres techniques

1. PLC + contrôle à écran tactile;
2. Le brûleur Bunsen s'allume automatiquement, la flamme peut être réglée de façon arbitraire;
3. le temps d'enregistrement T1/T2/T3 est 9999S;
4. Résolution minimale du chronomètre: 0,1 s;
5. Le temps d'application de la flamme peut être préréglé (réglage automatique); la plage de commande: 0,1 s à 999,9 s; précision de réglage 0,1 s, après avoir atteint le temps de combustion réglé, le brûleur Bunsen (le brûleur) retourne automatiquement;
6. Le côté avant du porte-échantillon est orienté vers la fenêtre d'observation de l'équipement pour faciliter l'observation et la combustion de l'échantillon;
7. Capuchon à fumée: (boîte extérieure à pulvérisation électrostatique en tôle laminée à froid);
8. Le brûleur Bunsen (le brûleur) est incliné automatiquement de 45°;
9. Hauteur de la flamme: 10-100 mm réglables en continu;
10. Énergie: 220VAC-15% 220VAC+10% 500W (système à trois fils monophasique)
11. Dimensions de la pince à échantillon: La hauteur du cadre est de 560 mm et se compose de deux barres parallèles espacées de 150 mm.Le diamètre de l'aiguille fixe n'est pas supérieur à 2 mm et la longueur est d'au moins 27 mm.Pour fixer l'échantillon sur l'aiguille fixe et à une certaine distance du cadre, une colonne de positionnement d'un diamètre de 2 mm et d'une hauteur d'au moins 20 mm doit être installée à proximité de l'aiguille fixe.
12. Plaque de pression: la plaque en U assure la planéité verticale de l'échantillon sur le support d'échantillonnage. la plaque de pression en U doit être plate et rigide, constituée d'un matériau approprié, de la taille du support d'échantillonnage,d'une épaisseur de 1.0 mm ± 0,1 mm. La plaque de pression en U doit être plate et rigide, fabriquée avec un matériau approprié, avoir la taille du porte-échantillons et une épaisseur de 1,0 mm ± 0,1 mm.
13. Lampe à gaz: La lampe à gaz est située en dessous de l'échantillon, dans le plan passant par la ligne centrale verticale de l'échantillon et la surface de l'échantillon.formant un angle de 30° par rapport au plan où se trouve l'échantillon. La partie supérieure de la lampe à gaz est testée. Le bord inférieur de l'échantillon est de 20 mm. Lorsque la lampe à gaz est placée verticalement, la lampe à gaz s'allume et la hauteur de flamme est réglée à 40 mm±2 mm,qui est la distance entre l'embouchure de la buse de la lampe à gaz et la pointe de la flammeLe diamètre interne de la buse de gaz est de 0,18+0,03 0
14. Gaz utilisé dans les lampes à gaz: gaz propane industriel, gaz butane ou gaz de pétrole liquéfié (fourni par le client)
15. Éclairage: projecteur LED 20W × 2

16Paramètres liés à l'écran tactile

1. Taille: 7 pouces Taille d'affichage efficace Longueur 15,4 cm Largeur 8,59 cm
2. Résolution: 800*480
3. Interface de communication RS232, 3,3 V CMOS ou TTL, mode de port série
4. Capacité de stockage: 1G
5. Utilisez l'affichage du pilote FPGA pur matériel, "zéro" temps de démarrage, la puissance pour exécuter
6. En utilisant l'architecture M3 + FPGA, M3 est responsable de l'analyse des instructions, FPGA se concentre sur l'affichage TFT, la vitesse et la fiabilité conduisent le même programme
7. Le contrôleur principal adopte un processeur à faible consommation d'énergie et passe automatiquement en mode économie d'énergie
