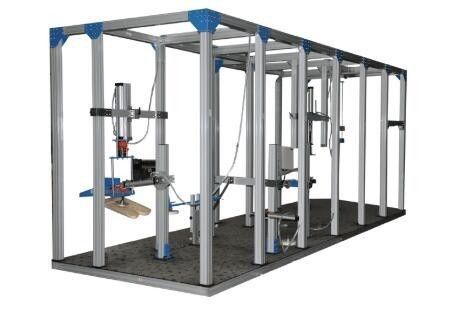

Machine d'essai de longévité de dossier d'équipement d'essai de meubles de BIFMA 5,1

Machine d'essai de longévité de dossier d'équipement d'essai de meubles de BIFMA 5,1

Cette machine est d'évaluer la capacité des chaises de résister à des efforts de fatigue et de porter causé par la force arrière sur le dossier de la chaise.

Paramètres techniques

i.seat et charge statique de dos/essai de longévité,

essai statique de bord avant d'ii.seat

iii.armrest vers le haut et essai statique de haut en bas,

essai statique latéral d'iv.arm

v.legs expédient/les essais en longueur statiques

essai au choc de vi.back

essai au choc de vii.seat

1. Mesin de cadre d'Ukuran : (2700×1990×2300) millimètre, aluminium expulsé

2. Bekalankuasa : monophasé, AC220V

3. Mempunyai6stesenujianiaitu :

I. Seat et essayeur de charge statique de charge statique de dos/bord avant de longévité et de siège

a. Cylindre pneumatique avec la capacité de capteur de pression de piézoélectrique 1000N (horizontal) et 2000N (vertical)

b. 1 cylindre horizontal et 1 cylindre vertical

c. Mécanisme - une charge verticale spécifique est appliquée d'abord au siège et la charge est maintenue quand la charge horizontale est appliquée. La force sera maintenue pour 10±2s ou 2±1 s (adjuastable). Ceci constitue sur le cycle.

d. Direction réglable de charge (90° au dossier de chaise)

e. Taille ajustable

f. La protection de chargement - fixée au cylindre et peut pivoter librement

- Posez la protection de chargement - fixée au cylindre vertical (référez-vous l'attachement)

- Protection de chargement arrière - fixée au cylindre horizontal (référez-vous l'attachement)

g. Electrontic a prédéterminé contre- (EPC) - le chiffre 6 à l'opposé de la course le cylindre jusqu'à 200 000 cycles

h. Air de compression : ² de ±6kg/m

i. PLC programmant et code de sécurité disponible

j. C.A. 220V monophasé

k. Vitesse : réglable (cycle 10-20/minute)

II. accoudoir vers le haut et essai statique de haut en bas

a. Se compose de 2cylinder. Les deux le cylindre peut être placé à :

- Position verticale avec la distance horizontale réglable (jusqu'à 1m) - d'appliquer la force de haut en bas de verticale (jusqu'à 900 N) sur le bras se reposent et pour soulever la chaise outre de la plate-forme.

b. La taille est jusqu'à 1m réglable.

c. Protection de chargement fixée au cylindre : démontable, le diamètre de 100mm, 50 millimètres d'épaisseur, rayon de 12mm a arrondi les bords et la surface plane.

d. mode d'opération 3 :

- Mode 1 : actionnez le 1er cylindre seulement (pour la chaise avec un accoudoir dégrossi)

- Mode 2 : actionnez le 2ème cylindre seulement (pour la chaise avec un accoudoir dégrossi)

- Mode 3 : a actionné les deux le cylindre simultanément

e. Cycle requis : 10 fois

f. La force sera maintenue pour 10±2 S.

III. essai de charge statique latéral d'accoudoir

a. Composez-vous du cylindre horizontal ayant le fixd des protections 2loading (diamètre de 100mm) sur la direction opposée (référez-vous l'attachement).

b. Le cylindre est fixe sur le courrier vertical et la taille réglables (500-1000mm)

c. L'ensemble de cylindre et de protection de chargement peut s'adapter entre 2 repos de bras (min.distance 400mm) de sorte que la force sideway (max.900N) puisse être appliquée au repos de bras simultanément par la protection de chargement.

g. Cycle requis : 10times

h. La force sera maintenue pour 10±2 S.

IV. les jambes expédient/les appareils de contrôle en longueur statiques

a. Se compose de 1 cylindre qui peut être placé à l'horizontal et à la position verticale.

b. Capteur de pression de piézoélectrique : capacité 1000N

c. La taille est jusqu'à 1m réglable

d. Protection de chargement fixée au cylindre : le diamètre de 100mm, épaisseur de 50mm, rayon de 12mm a arrondi les bords et la surface plane.

e. Application de force : 10 fois, maintenues pour 10±2s.

V. Back/essayeur impact de bras

a. Marteau d'impact

- Marteau accrochant et de pivotement de pendule pour la chute libre

- Taille ajustable (300-1000mm)

- Construction - référez-vous l'attachement

b. Échelle de mesure de taille

- position et mobile de plancher

- gamme : 1.5m

c. Tapis en caoutchouc

- Taille : 1,5 ×1.5 ×0.002m

- Dureté : (85±10) IRHD selon le 7619-2:2010 d'OIN, examiné par le laboratoire accrédité

VI. Appareil de contrôle d'impact de Seat

a. Cylindre pneumatique

- pour tenir, libérer et soulever le compacteur

- Taille : Taille ajustable jusqu'à 2m du plancher

- Fixé au compacteur et permettez au compacteur de tomber librement sur la surface d'essai à la taille jusqu'à 300 millimètres (de réglable)

b. Compacteur - référez-vous l'attachement

i. Posez et soutenez la charge statique/essai de longévité, (1728:2012 d'en des BS, clause6.4&6.17)

ii. essai statique de bord avant de Seat (1728:2012 d'en des BS, clause6.5)

III. Accoudoir vers le haut et essai statique de haut en bas, (1728:2012 d'en des BS, clause6.11&6.13)

iv. Essai statique latéral de bras (1728:2012 d'en des BS, clause6.10)

v.Legs expédient/les essais en longueur statiques (1728:2012 d'en des BS, clause6.15&6.16)

vi. Essai au choc arrière (1728:2012 d'en des BS, clause6.25)

vii. Essai au choc de Seat (1728:2012 d'en des BS, clause6.24)

a. Épaisseur du bouchon 12mm

b. Appareil de contrôle latéral de bras portatif - pour l'allocation des places multiple

- le cylindre supplémentaire a attaché avec la protection de chargement le diamètre de 100 millimètres et 1 a séparé la protection de chargement 100mm

- Les deux protections de chargement seront fixes sur la tige en acier (longueur 2 m) dans la direction opposée.

- La distance entre la protection de chargement 2 est réglable le long de la tige.

- L'application de la force au repos de bras ne sera pas obstruée par la tige.

c. Bagikemudahanintegrasisistem de panneau de commande de pada de port d'entrée-sortie de Mempunyai.

d. Code de sécurité de kodbeserta de programme de PLC dibekalkan

Spécifications

Normes d'essai

• Essai de mécanisme d'inclinaison d'ANSI/BIFMA X5.1-2011 10 - répétition
• Essai de longévité de dossier d'ANSI/BIFMA X5.1-2011 15 - répétition - dactylographiez I
• Essai de longévité de dossier d'ANSI/BIFMA X5.1-2011 16 - répétition - type II et type III
