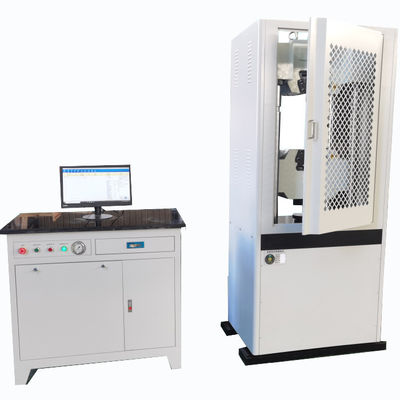

Machine d'essai 1000KN de tension universelle hydraulique

Description

Ce produit est l'équipement d'essai de haute qualité idéal pour des instituts de recherche scientifique, des universités et des universités, métallurgie, fabrication de machines, des navires de chaudière et des entreprises et des établissements aérospatiaux. Les séries de modèles emploient le chargement hydraulique, facile à utiliser, la représentation, sûr stable et fiable. L'opération et l'informatique d'essai sont conformes « aux méthodes de tension d'essai de la température ambiante GB/T228.1-2010 pour des matériaux en métal », et peuvent être employées pour des expériences selon le gigaoctet, l'ASTM, le DIN, l'OIN, le JIS, les BS et d'autres normes.

Structure de processus mécanique

1. L'unité centrale de la machine d'essai adopte le cylindre en bas de la structure, l'espace de tension est située au-dessus de l'unité centrale, compression, se pliant, cisaillement et l'autre espace d'essai est situé au-dessous de l'unité centrale entre la poutre moyenne et la table, par le mouvement de la poutre moyenne pour ajuster l'espace d'essai, la table et le cylindre utilisant le contact dur, piston équilibreur moyen de pression, le piston est toujours au centre du cylindre, réduisent le frottement entre le cylindre et le piston, de sorte que l'exactitude expérimentale soit plus haut, la valeur de force est plus précise. Surmontez le procédé classique du contact sphérique entre la table et le piston, théoriquement orienté. Ainsi assurer la stabilité des propriétés mécaniques du produit.

2. Les pièces structurelles de la machine principale sont faites de pièces en acier moulées après traitement thermique et précision usinant, et les colonnes et les pièces de transmission sont faites d'acier de construction d'alliage de haute performance, qui sont strictement inspectées et finement assemblées, de sorte que la machine entière soit non seulement forte dans la rigidité globale mais également bon dans la stabilité. Les cylindres principaux et auxiliaires d'huile sont scellés par le film d'huile gapless, aucune fuite d'huile, et le cylindre composé central d'huile est utilisé aux mâchoires pour la poussée directe maintenant, qui surmonte les points faibles du glissement facile et de la déformation facile de la structure d'ensemble de bloc de fixage de revêtement de palette, et le chargement et le déchargement est très commode et durable.

Système de commande et de mesure

la machine 1.the utilise un plein système de contrôle en circuit fermé numérique pour le contrôle et la mesure, et par l'ordinateur pour l'affichage dynamique de courbe de processus d'essai et d'essai, et l'informatique, après que l'essai puisse être agrandi par les graphiques traitant le module pour l'analyse de données et l'éditant, pour rencontrer les dispositions de beaucoup de pays sur l'essai de tension en métal des divers essais standard, mais également selon des standards de l'industrie de réaliser le de tension, compression, recourbement, cisaillement et d'autres types de différents matériaux ou produits, compression, recourbement, cisaillement et d'autres types d'essais, système de contrôle avec le contrôle de force, le contrôle de déformation, modes de contrôle de la régulation du mouvement trois, dans le processus d'essai, les trois modes de contrôle peuvent être sans à-coup commutés selon le programme réglé.

le logiciel 2.the peut automatiquement obtenir ReH (limite conventionnelle d'élasticité supérieure), ReL (limite conventionnelle d'élasticité inférieure), Rp0.2 (force non proportionnelle spécifique d'extension), Rt0.5 (force totale spécifique d'extension), Rm (résistance à la traction), E (module d'élasticité) et plus de 20 essais exigés. Il peut également réaliser le chargement taux égal de force, la déformation taux égal, le déplacement taux égal et d'autres conditions d'essai ;

3.Accurate et fonction parfaite d'analyse de données, utilisant l'interaction homme-ordinateur pour analyser et calculer l'essai

L'index mécanique de représentation du matériel peut également être manuellement intervenu dans le processus d'analyse pour améliorer l'exactitude de l'analyse ;

l'essai 4.The est contrôlé par la base de données, et tous les essais et courbes sont automatiquement sauvés.

le contrôle 5.realize en circuit fermé spécial du déplacement, de la déformation, de la force et de la vitesse, et pendant l'essai, il peut avec souplesse

changez la courbe de vitesse d'essai et d'essai afin de rendre le programme d'essai plus flexible et rapide ;

protection 6.multi-layer : avec la fonction à deux niveaux de protection de logiciel et de matériel, peut réaliser la surcharge de la machine d'essai

Surintensité, surtension, sousvoltage, survitesse, limite et d'autres méthodes de protection de sécurité ;

le logiciel 7.test réservé pour un certain nombre d'interface ouverte de programme, l'utilisateur peut écrire leurs propres méthodes spéciales faites sur commande d'essai, l'exécution de défaut du gigaoctet, l'OIN et d'autres normes d'essai ; réservé pour le port de réseau ouvert de transmission d'interface de données, facile pour l'utilisateur de télécharger les données de réseau plus tard, aussi bien que des mises à jour logicielles.

Paramètre technique
