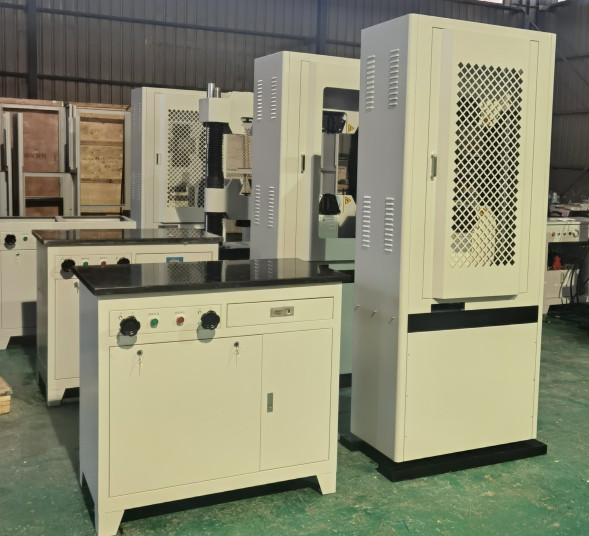

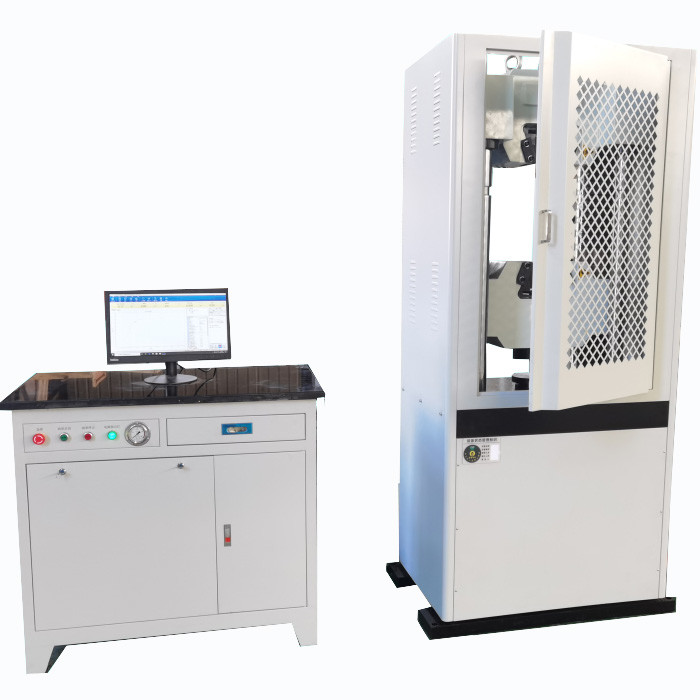

Machine hydraulique universelle de test de traction de 1000KN

Définition

Ce produit est l'équipement d'essai idéal de haute qualité pour les institutions de recherche scientifique, les universités et les collèges, la métallurgie, la fabrication de machines,bateaux à chaudière et entreprises et institutions aérospatialesLa série de modèles utilise le chargement hydraulique, facile à utiliser, des performances stables, sûres et fiables.1-2010 "Méthodes d'essai de traction à température ambiante pour les matériaux métalliques", et peut être utilisé pour des expériences selon GB, ASTM, DIN, ISO, JIS, BS et autres normes.

Structure du procédé mécanique

1Le cadre principal de la machine d'essai adopte la structure cylindrique vers le bas, l'espace de traction est situé au-dessus du cadre principal, la compression, le pliage,l'espace de cisaillement et d'autres espaces d'essai est situé en dessous du cadre principal entre le faisceau central et la table, par le mouvement du faisceau central pour régler l'espace d'essai, la table et le cylindre en utilisant un piston à contact dur, équilibre de pression moyenne, le piston est toujours au centre du cylindre,réduire le frottement entre le cylindre et le piston, de sorte que la précision expérimentale est plus élevée, la valeur de la force est plus précise.Assurer ainsi la stabilité des propriétés mécaniques du produit.

2Les pièces structurelles de la machine principale sont constituées de pièces en acier coulé après traitement thermique et usinage de précision.et les colonnes et les pièces de transmission sont en acier structural allié haute performance, qui sont rigoureusement inspectés et finement assemblés, de sorte que la machine entière est non seulement solide en rigidité globale, mais aussi bonne en stabilité.Les bouteilles d'huile principales et auxiliaires sont scellées par une pellicule d'huile sans espace, aucune fuite d'huile, et la bouteille d'huile composée centrale est utilisée aux mâchoires pour le serrage direct par poussée,qui surmonte les lacunes de la structure de bloc de fixation de la doublure de palettes qui est facilement glissante et facilement déformée, et le chargement et le déchargement sont très pratiques et durables.

Système de contrôle et de mesure

1.la machine utilise un système de commande en boucle fermée entièrement numérique pour le contrôle et la mesure, et par l'intermédiaire de l'ordinateur pour l'affichage dynamique du processus d'essai et de la courbe d'essai, et le traitement des données,après l'essai peut être agrandie par le module de traitement graphique pour la réanalyse et l'édition des données, pour répondre aux dispositions de nombreux pays sur l'essai de traction des métaux des différents tests standardisés, mais aussi conformément aux normes de l'industrie pour obtenir la traction, la compression, la flexion,d'autres types de matériaux ou produits différents, Compression, flexion, cisaillement et autres types d'essais, système de commande avec commande de force, commande de déformation, commande de déplacement trois modes de commande, dans le processus d'essai,les trois modes de commande peuvent être commutés en douceur conformément au programme défini.

2.le logiciel peut obtenir automatiquement ReH (résistance de rendement supérieure), ReL (résistance de rendement inférieure), Rp0,2 (résistance d'extension non proportionnelle spécifiée), Rt0,5 (résistance d'extension totale spécifiée),Rm (résistance à la traction), E (module d'élasticité) et plus de 20 données d'essai requises. Il peut également atteindre une charge de force à taux égal, une déformation à taux égal, un déplacement à taux égal et d'autres exigences d'essai;

3Fonction d'analyse des données précise et parfaite, utilisant l'interaction homme-ordinateur pour analyser et calculer le test

L'indice des performances mécaniques du matériau peut également être manipulé manuellement dans le processus d'analyse pour améliorer la précision de l'analyse;

4Les données d'essai sont gérées par une base de données et toutes les données d'essai et les courbes sont automatiquement enregistrées.

5.réaliser un contrôle spécial en boucle fermée du déplacement, de la déformation, de la force et de la vitesse, et pendant l'essai, il peut

modifier la vitesse d'essai et la courbe d'essai afin de rendre le programme d'essai plus souple et plus rapide;

6.protection multicouche: avec fonction de protection à deux niveaux logiciel et matériel, peut réaliser la surcharge de la machine d'essai

les méthodes de protection contre les surtensions, les surtensions, les sous-tensions, les surtensions, les limites et autres mesures de sécurité;

7.test logiciel réservé à un certain nombre d'interfaces de programme ouvert, l'utilisateur peut écrire ses propres méthodes de test spéciales personnalisées, la mise en œuvre par défaut de GB, ISO et d'autres normes de test;réservé au port réseau de transmission d'interface de données ouverte, facile pour l'utilisateur de télécharger les données réseau plus tard, ainsi que des mises à jour logicielles.

Paramètre technique
