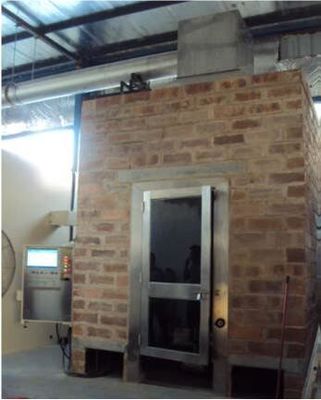

Testeur d' inflammabilité des matériaux de construction de laboratoire, UL1685 Chambre d' essai en plateau vertical pour câbles

Équipement de test d' inflammabilité de laboratoire, chambre d'essai en plateau vertical UL1685 pour câbles

Application du projet

Principaux composants dont

a. Système de commande de la source d'allumage

b.Torre de collecte et système de contrôle des gaz d'échappement

c.Système de régulation de la pression et du débit des gaz

d.Système de mesure de la transmission de la fumée et de la température

e.Système de mesure de la hauteur de flamme

Paramètres techniques

1Laboratoire: le mur est en brique réfractaire à haute température, la surface intérieure est traitée en noir et la dimension du mur est de W2438 x D2438 x H3353 mm; peint

2Porte de laboratoire: W0.9 x H2m cadre en acier inoxydable, porte en verre trempé;

3. tour de collecte de fumée: l'angle d'inclinaison de 40 degrés, le cube est de 914 mm; la longueur du filtre est de 610 mm;

4fenêtre d'observation: la longueur latérale est de 457 mm, la distance du bas au sol est de 1295 mm et la droite au mur est de 1143 mm.

5- l'entrée d'air: 559 x 343 mm, 914 x 305 mm, 2438 x 343 mm;

6- tuyau d'échappement: L9000 * diamètre 406 mm, installé dans la tour située sur le côté droit du niveau de collecte du cube;

7. échelle de combustion: hauteur 2400mm, L305 * W25 * D25. La distance de 299mm entre deux carrés;

8Il y a 242 trous L341 mm * D30 mm;

9- débit de gaz: 13,2 L/min, pression et température standard, régulation du débit de masse;

10- débit d'air: 76,8 L/min, pression et température standard, régulation du débit de masse;

11Détection du débit: le débitmètre à pression différentielle sert à mesurer le débit du tuyau d'échappement, fournissant la base pour contrôler la vitesse du ventilateur.

12Transmittance: la photocellule de silicium détecte la densité de fumée de l'échantillon lors de sa combustion.

13. Hauteur de flamme: la lumière visible infrarouge indique en temps réel la hauteur de flamme actuelle;

14. Logiciel spécial: peut dessiner le débit en temps réel des pipelines, la densité de fumée, la hauteur de la flamme et d'autres données pour dessiner la courbe, et générer des rapports, peuvent être conservés pour inspection ou impression;

15Système de contrôle: ordinateur + logiciel de contrôle, débitmètre de masse, etc.

Les normes

Selon les clauses 9.6 et 9.7 de la norme UL1685-2007, UL2556-2007,
