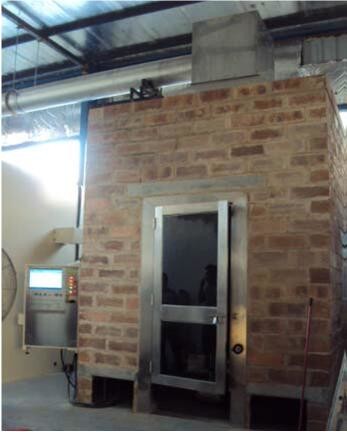

Équipement d'essai d'inflammabilité de laboratoire, chambre verticale d'essai du plateau UL1685 pour des câbles
Application
Appliquez pour examiner l'essai de feu de vertical-plateau pour assurer déterminer des valeurs de propagation de la flamme de câble et de libération de fumée quand les câbles sont soumis à une source d'allumage flamboyante. (Elle n'est rien au but des câbles, tels que le courant électrique, la télécommunication etc.)
Composantes principales comprenant
a. Système de contrôle de source d'allumage
tour de b.Collection et système de contrôle d'échappement de fumée
pression de c.Gas et système de contrôle d'écoulement
transmittance de d.Smoke et système de mesure de la température
système de mesure de taille d'e.Flame
Paramètres techniques

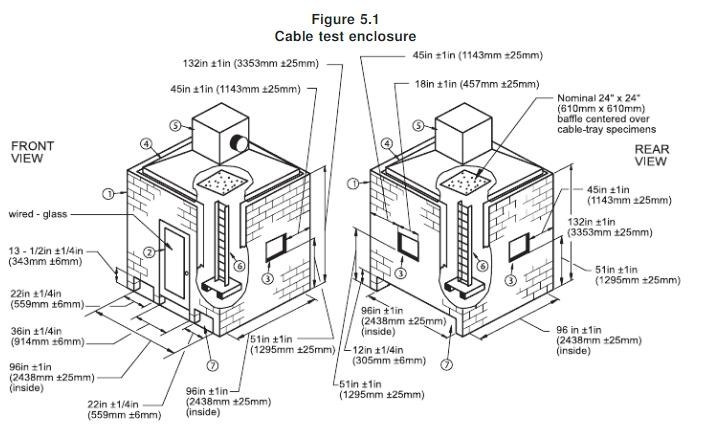

1. Laboratoire : le mur adopte la brique réfractaire à hautes températures, la surface intérieure est traitée avec le noir, et la dimension de mur est W2438 x D2438 x H3353mm ; peint
2. Porte de laboratoire : Cadre d'acier inoxydable de W0.9 x de H2m, porte de verre trempé ;
3. Fumée rassemblant la tour : l'angle d'inclination de 40 degrés, le cube est 914mm ; la longueur de filtre est 610mm ;
4. Voyant à niveau visible : la longueur latérale est 457mm, la distance du fond à la terre est 1295mm, et la droite au mur est 1143mm.
5. Entrée d'air : 559 x 343mm, 914 x 305mm, 2438 x 343mm ;
6. Pot d'échappement : L9000 * diamètre 406mm, installé dans la tour du côté droit du niveau de collection de cube ;
7. Échelle brûlante : hauts 2400mm, L305 * W25 * D25. La distance de 299mm entre la place deux ;
8. A : il y a 242 le trou L341mm * D30mm ;
9. Écoulement de gaz : 13.2L/mim, pression standard et température, contrôle d'écoulement de la masse ;
10. Circulation d'air : 76.8L/mim, pression standard et température, contrôle d'écoulement de la masse ;
11. Détection d'écoulement : le compteur de débit de différence de pression est utilisé pour mesurer le débit du pot d'échappement, constituant la base pour commander la vitesse de la fan.
12. Transmittance : la cellule photo-électrique de silicium détecte la densité de fumée de l'échantillon quand l'échantillon est brûlé.
13. Taille de flamme : la lumière visible infrarouge en temps réel indique la taille actuelle de flamme ;
14. Logiciel particulier : peut dessiner l'écoulement en temps réel de canalisation, la densité de fumée, la taille de flamme et d'autres données pour dessiner la courbe, et produit des rapports, peut être préservé pour l'inspection ou l'impression ;
15. Système de contrôle : logiciel d'ordinateur + de gestion, débitmètre de masse, etc.
Normes
Selon la clause 9,6 et 9,7 d'UL1685-2007, UL2556-2007
