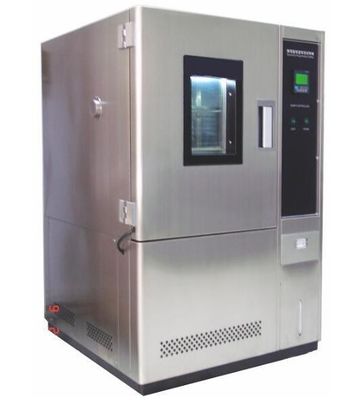

La température d'écran tactile d'affichage à cristaux liquides et chambre programmables constantes d'essai d'humidité
L'information produit
La chambre à température contrôlée est très utilisée dans l'industrie aérospatiale, élém. élect. et industrie électronique, industrie d'instrumentation, industrie de matériaux, industrie d'équipement, pièces et industrie d'accessoires pour examiner la propriété matérielle en différents états de la température et d'humidité, afin d'évaluer la propriété matérielle en états spéciaux.
Structure
La structure entière, c.-à-d., boîte d'essai, système de réfrigération, dispositif de climatisation, armoire de commande électrique, unité de réfrigération dans son ensemble, l'unité de réfrigération est située en dessous de la boîte, partie commande électrique du côté de la chambre d'essai, facile à utiliser.
La boîte
A) l'extrémité du studio dans le sandwich à conduit, la distribution des appareils de chauffage, vaporisateur de réfrigération, moteur de souffle, fan et d'autres dispositifs ;
B) le côté de boîte d'essai avec un câble filetant le trou 1, taille ф50mm ;
C) la chambre d'essai est faite de plaque d'acier SUS304 inoxydable épaisse de 1mm. La coquille de boîte est faite de plat froid épais de 1mm
E) le studio est équipé de deux étagères réglables de bande d'acier inoxydable ;
F) le réservoir est équipé de drain condensat.
La porte
La porte simple, joints de porte sont joint utilisé de silicone de double-fil ;
4, observation, dispositif d'éclairage :
La porte est équipée d'un voyant à niveau visible isolant multicouche, la taille d'environ : 300 × 275mm, et un dispositif antigel passionné. La lampe de l'halogène 20W d'A (AC12V) est installée sur la porte de la chambre d'essai.
Caractéristiques
| La salle de travail classe W*D*H (le cm) |
50x40x50 |
50x50x60 |
60x60x70 |
80x70x90 |
100x100x100 |
| Volume de chambre intérieur (V) |
100L |
150L |
252L |
504L |
1000L |
| Dimension externe W*D*H (cm) |
98x95x160 |
98x105x170 |
108x112x180 |
128x125x200 |
148x155x210 |
| Taille d'emballage |
113x110x175 |
113x120x185 |
123x127x195 |
133x140x215 |
163x160x225 |
| G.W (kilogramme) |
360 |
390 |
450 |
480 |
620 |
| Température ambiante |
A : -20°C-150°C B : -40°C-150°C C : -60°C-150°C D : -70°C-150°C |
| Fluctuation de la température |
≤±0.5°C/≤±0.2°C (standard) (facultatif) |
| Régularité de la température |
≤±2°C |
| Déviation de la température |
≤1°C |
| Exactitude |
0.1°C, 1.5%R.H (standard)/0.01℃, 1.5%R.H (facultatif) |
| Humidité relative |
20%~98%R.H/10%~98%R.H (facultatif) |
| Déviation d'humidité |
±2% R.H |
| Vitesse de hausse de la température |
1.0°C~3.0°C/min |
| La température expédient vers le bas |
0.7°C~1.2°C/min |
| Heure nécessaire pour la chauffage |
RT°C~150°C≤30min |
| Heure nécessaire pour le refroidissement |
RT°C~-40°C≤60min |
| Le bruit de machine |
DB 72 (A) |
| Charge sur le plus grand |
100kg, ≤20kg/layer |
150kg, ≤26kg/layer |
260kg, ≤30kg/layer |
260kg, ≤40kg/layer |
300kg, ≤60kg/layer |
| Puissance installée par équipement |
~3.25KW |
~3.55KW |
~3.95KW |
~5.5KW |
~6.25KW |
| matériel |
Chambre intérieure : # acier inoxydable du SUS 304 |
Le mur externe : Plat d'acier au carbone A3 avec du plastique spray/#SUS304 |
Alimentation en air et système de conduit
1) Le conduit d'air dans la boîte adopte le système simple de circulation, qui se compose de deux moteurs axiaux d'axe long, deux lames centrifuges de multi-aile d'acier inoxydable et conduits de circulation. Utilisant le vent, le prochain dans le vent, circulation à air forcé, pour améliorer l'uniformité de la température et la volatilité de la boîte.
2) conception de haute qualité et raisonnable, tous les composants avec la fiabilité élevée.
Dispositif de protection de sécurité
1. Examinez la protection de température excessive de chambre ;
2. protection de court-circuit d'appareil de chauffage ;
3. protection de surcharge de fan ;
4. protection contre surpression de compresseur ;
5. protection de surcharge de compresseur ;
6. l'eau/protection des eaux ;
7. protection de fuite ;
8. dispositif au sol sûr et fiable ;
