Description du produit

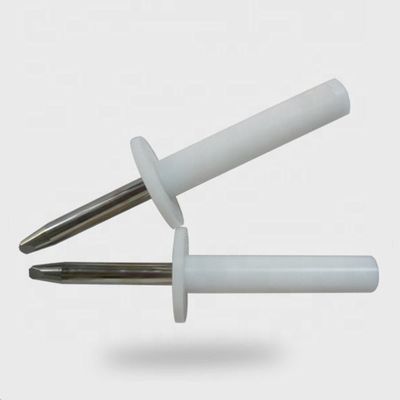

Le doigt d'essai rigide est une sonde d'essai de précision fabriquée conformément à la figure 7 (Fig. 7) de la norme CEI 61032 (sonde d'essai 11) et est utilisée pour simuler un doigt humain.Il est également utilisé par les normes de la CEI 60335., IRAM 4220-1 et dans la plupart des règles impliquées dans la vérification de l'accessibilité aux pièces actives.
Applications
1La partie articulaire de la sonde à doigts en forme de crochet de test standard ne peut pas toucher les pièces actives ou être proche des pièces dangereuses, et la plaque de défense de 50 mm à 20 mm ne peut pas pénétrer.
2.Dans l'essai de prévention des chocs électriques, des fils, des appareils d'alimentation et des appareils d'éclairage sont nécessaires.
3Les deux joints doivent permettre un mouvement dans le même plan et dans la même direction sous un angle de 90° avec une tolérance de 0° à +10°.
Paramètres techniques
|
Nodule La longueur du doigt
|
80 mm
|
|
Le diamètre du doigt noduleux
|
12 mm
|
|
Diamètre du panneau de barrage
|
50 mm
|
|
Épaisseur du panneau
|
5 mm
|
|
Matériel
|
Delrin et acier inoxydable
|
NOTE 1: L'utilisation de la solution de broche et de rainure n'est qu'une des approches possibles pour limiter l'angle de flexion à 90°.les dimensions et les tolérances de ces détails ne sont pas indiquées dans le dessinLa conception proprement dite doit assurer un angle de flexion de 90° avec une tolérance de 0° à + 10°.
NOTE 2: Les dimensions entre parenthèses sont uniquement à titre d'information.
NOTE 3: Le doigt d'essai est tiré de la norme IEC 60950-1, figure 2A. Ce doigt d'essai est basé sur la norme IEC 6103216), figure 2, sonde d'essai B. Dans certains cas, les tolérances sont différentes.
