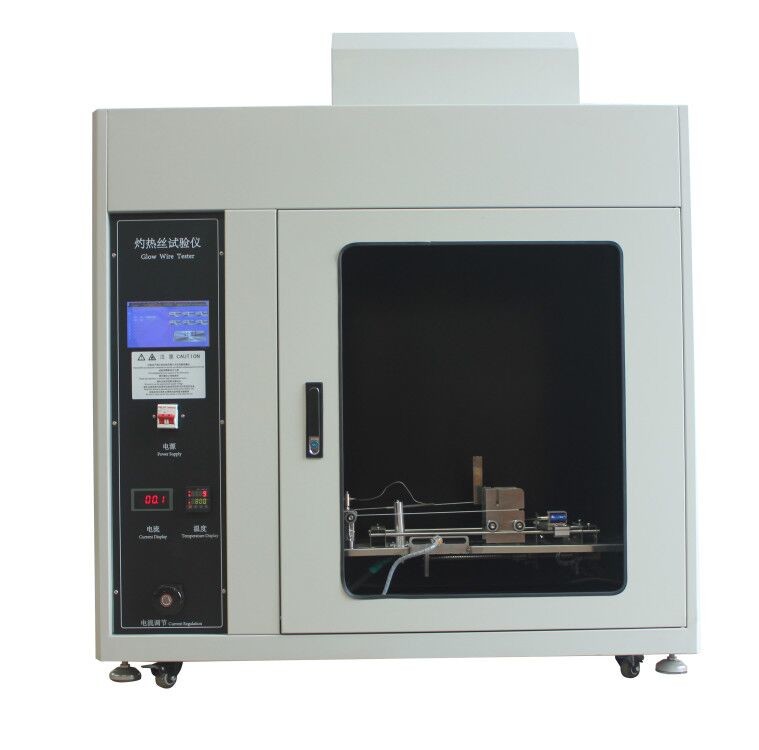

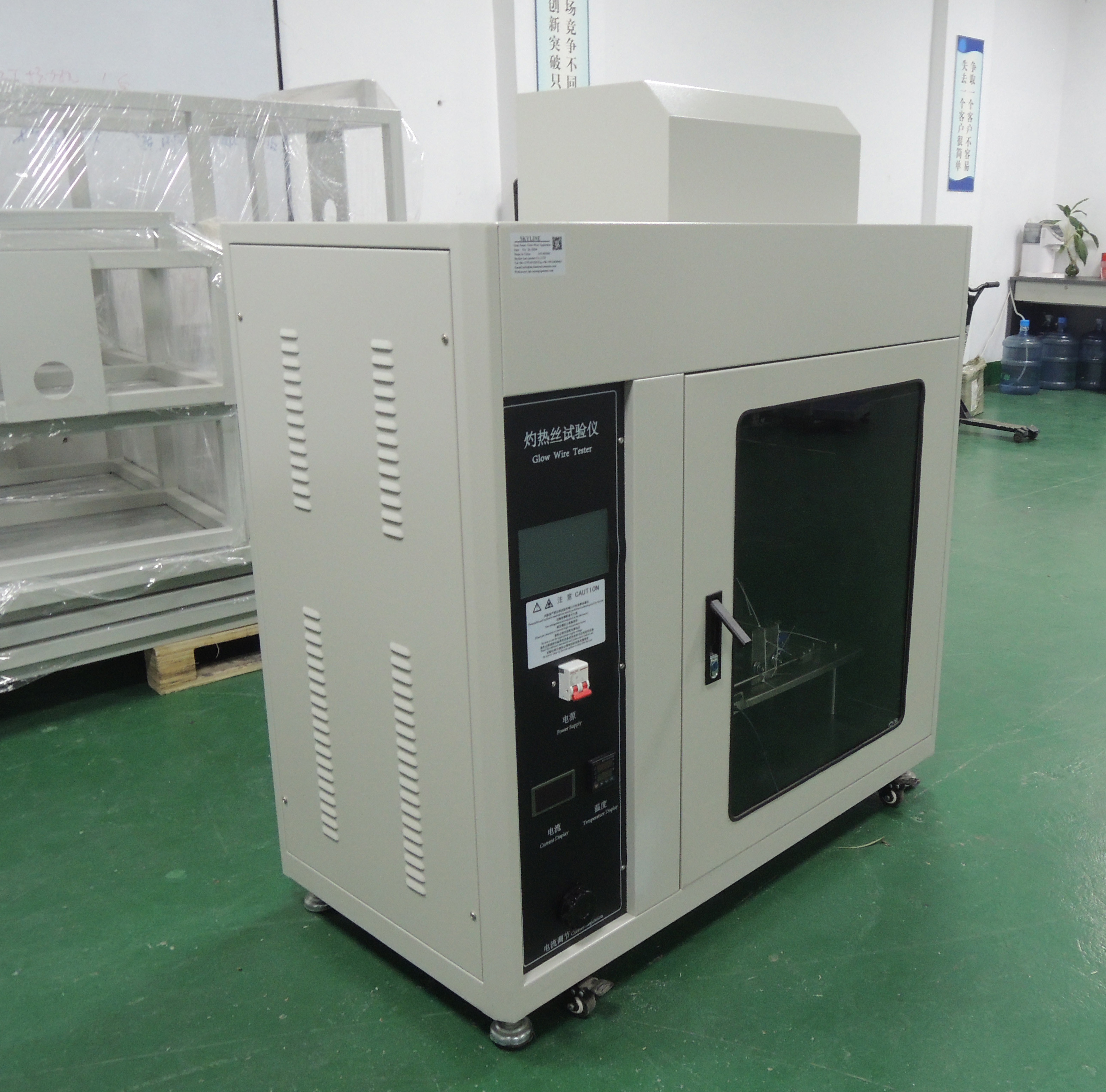

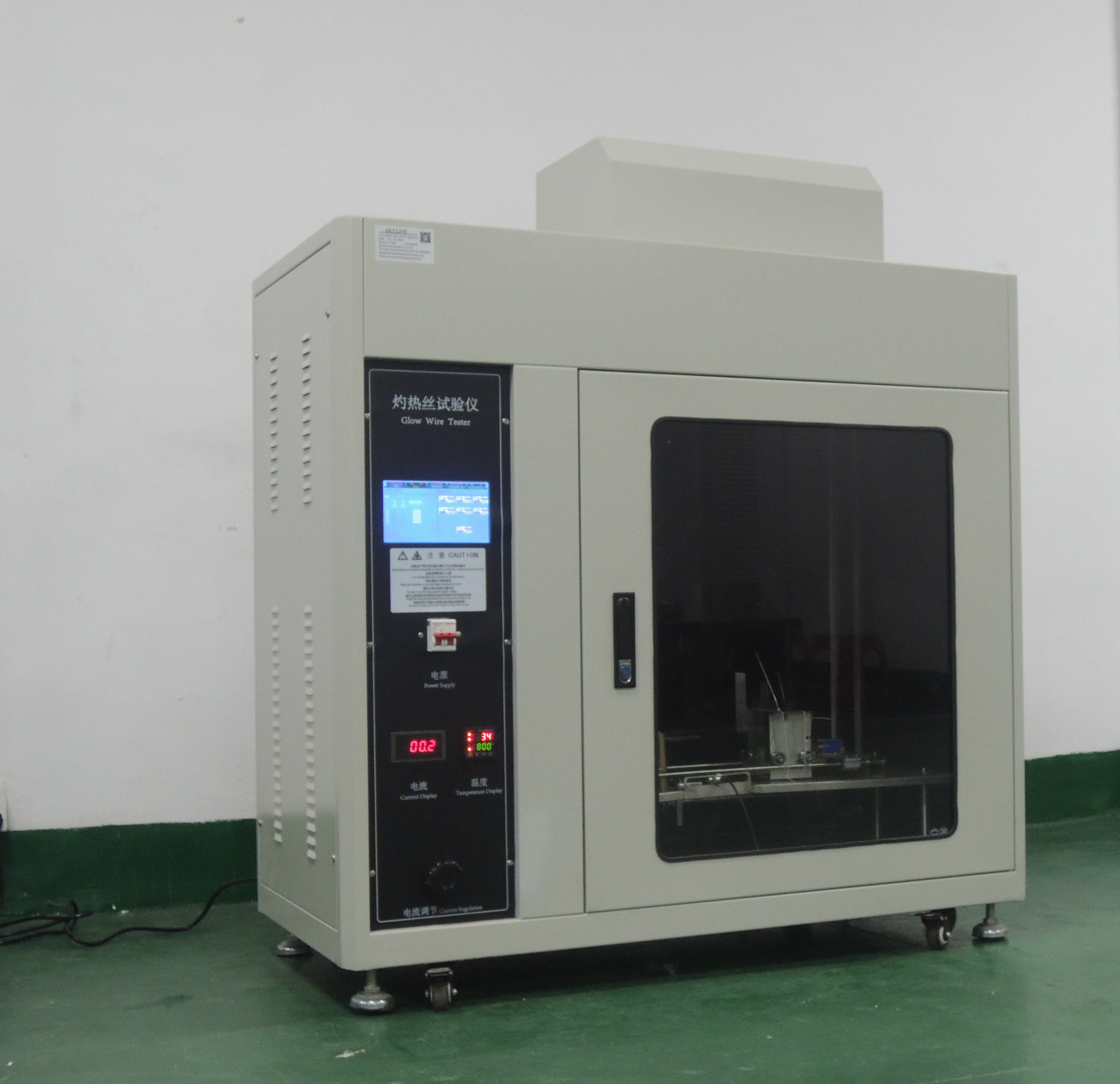

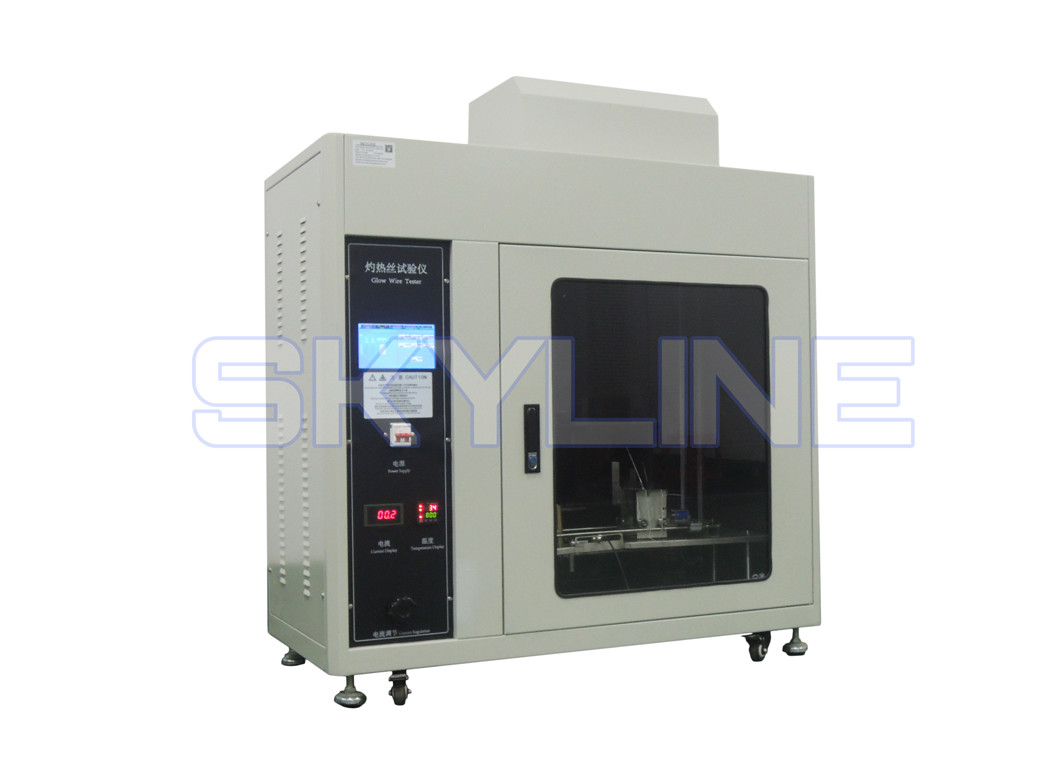

Équipement de test électronique numérique Testeur de fil lumineux
Description du produit
Cet instrument est conçu et fabriqué conformément aux prescriptions de la "méthode d'essai du fil lumineux" de la norme IEC60695, GB5169.10-11 et GB4706.1Il convient aux produits électriques et électroniques, aux appareils ménagers et à leurs matériaux pour les essais de risque d'allumage, simulant des composants chauds ou des résistances de surcharge.Le débit thermique causé par une source de chaleur ou une source d'allumage en peu de tempsL'instrument adopte une pulvérisation électrostatique par laminage à froid de tôle galvanisée et adopte un écran tactile à sept pouces en couleur.facile à utiliser et stable en performancesIl convient aux essais de résistance au feu à tous les niveaux des services d'inspection de la qualité et des entreprises connexes.
Caractéristiques du produit
1Adopter un micro-ordinateur à puce unique + contrôle par écran tactile,système de contrôle électronique indépendant de compteur de température de haute précision pour résoudre le problème que la précision de conversion réelle du système numérique du système PLC ne peut pas être atteintLe contrôle par micro-ordinateur est plus précis.
2Le démarrage, le chronométrage, l'échappement, l'éclairage et le chauffage sont tous mis en œuvre sur l'écran tactile; après un groupe de tests, l'appareil saute automatiquement et enregistre, il suffit d'éditer le nom enregistré;toutes les données enregistrées peuvent être consultées dans les données historiques.

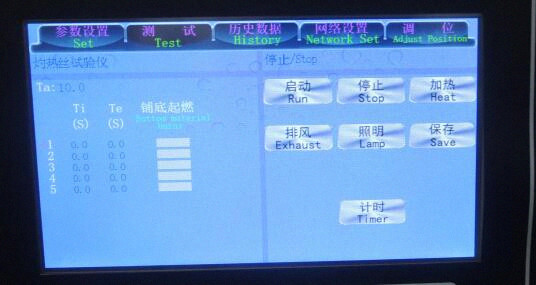

3Écran tactile couleur de 7 pouces.
4- Réglage de limite de 7 mm.
5. Le support s'adapte à différentes formes et tailles d'échantillons
6- Libre circulation dans les directions X et Z pour un positionnement pratique des échantillons
7. Avec un bouton unique, un bouton complète l'ensemble du processus de test pendant le test, sans basculer entre des boutons compliqués
8La voiture d'échantillon adopte une structure entièrement fermée et ne roule pas.
9. Équipé d'un jauge de hauteur de flamme pour faciliter la visualisation de la hauteur de la flamme
Principaux paramètres techniques
1L'interrupteur photoélectrique rouge est utilisé pour rendre la limite plus précise.
2Le thyristor contrôle le système de régulation de la température pour rendre le réglage de la température plus précis.
3Affichage numérique de l'heure et de la température, observation et enregistrement pratiques
4. Fond d'essai: fond noir, éclairage de fond ≤ 20 Lux.
5- procédé d'essai: contrôle automatique des procédures d'essai, ventilation indépendante
6. volume de la zone d'essai de combustion: > 0,5 cu, longueur * largeur * hauteur environ 900 mm × 590 mm × 1050 mm, (peut être personnalisé selon les exigences du client châssis en acier inoxydable, 0,75 cu ou 1 cu)
7. Dimensions: largeur 1160 mm × profondeur 600 mm × hauteur 1310 mm (pieds compris)
| Énergie de fonctionnement |
AC220V, 50 Hz, ≤ 500 W |
| Température du fil lumineux |
500 à 1000 °C ± 2 °C réglable en continu |
| Temps chaud |
0-999,9 s ± 0,1 s réglable (généralement 30 s) |
| Temps d'éteinte de la lumière |
0-999,9 s ± 0,1 s, enregistrement automatique, suspension manuelle |
| Temps écoulé |
0-999.9s±0.1s, enregistrement automatique, pause manuelle
|
| Particules de chauffage électrique |
Φ0,5 mm thermocouple blindé importé (type K)
|
| Fil chaud |
Fil de nickel-chrome de Φ4 mm |
| Profondeur de pénétration à chaud |
7 mm ± 0,5 mm
|
| Pression de l'échantillon |
1N ± 0,2N |
| Vitesse d'essai |
14 mm/s |
Comment tester un fil lumineux?
L'essai du fil lumineux est effectué parchauffage d'un élément à une température prédéterminéeL'élément chauffé est appelé le fil lumineux. L'échantillon à tester est fixé en place et le papier tissé est placé directement sous l'échantillon.
