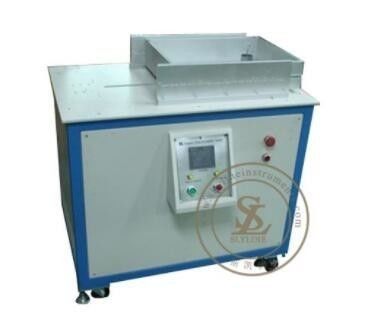

Contrôle PLC Équipement d'essai de meubles tiroirs glissières Testeur de cycle de durabilité
Informations sur le produit
Le testeur de durabilité des tiroirs est conçu pour tester les diapositives des tiroirs, des bureaux, des tables, des armoires et des armoires.
Capables de contrôler le temps de cycle, le contrôle de déplacement constant, le contrôle de fréquence, le contrôle de course
Paramètre technique
a.Air comprimé - 6 kg/cm2.
b. moteur à courant alternatif pour contrôler la hauteur de 250 à 1000 mm.
c. bouteille pneumatique - bouteille à double action avec interrupteur magnétique et course maximale de 600 mm (réglable).La bouteille doit être équipée d'un dispositif permettant de tenir n'importe quel type de poignée de tiroir pour ouvrir/fermer le tiroir sans exercer de force sur le système de tiroir..
d.Le panneau de commande/console est composé de:
- L'alimentation électrique: 240 Volts: 13 A mps: 50 Hz
- Le bouton d'activation/d'arrêt
- 6 chiffres Compteur électronique de prédétermination ((EPC))
- L'EPC enregistrera chaque coup du cylindre à six chiffres.
- Arrêtera l'opération de test à la course prédéfinie.
- L'EPC affichera le nombre de coups réalisés au cours de l'essai.
-EPC capable également de marquer le nombre de cycles lorsque l'interruption d'alimentation a lieu et capable de dissiper la lecture réelle et de continuer à compter lorsque le fonctionnement est repris.
- Le seul doit maintenir jusqu'à ce que le compteur est réinitialisé.
Note:Un coup est compté comme un cycle.
i.Épreuves du cycle des éléments extensibles (ANSI/BIFMA X5.9-2012, clause 15)
ii.Épreuves du cycle des éléments extensibles (ANSI/BIFMA X5.5-2014, clause 10)
iii.Durabilité des éléments d'extension (BS EN 16122:2012, article 7.5.3)
Les spécifications
1.Taille des diapositives: 140 à 500 mm/
2- Opération manuelle
3.Pouvoir de rotation du tiroir: moteur à engrenages de 120w/
4- Système de commande: commande PLC, écran tactile.
5.Vite d'essai:0.25m/s (réglable)
6.Passe en vélo du tiroir: fermé-ouvert 140-500 mm (peut être spécifiée par le client)
Applications
-
Fabricants de meubles de bureau¢ Test des tiroirs sur des bureaux, des armoires et des entrepôts
-
Producteurs de meubles domestiquesÉvaluer les tiroirs des armoires de cuisine, les armoires des chambres et les objets de salle de bain
-
Laboratoires d'essai des meubles réaliser des essais de certification et d'assurance qualité selon les normes BIFMA et EN
-
Fournisseurs de glissières de tiroirs¢ Valider la durabilité et la durée de vie des produits pour les clients OEM
-
Services de contrôle de la qualité¢ Inspection des entrées et prélèvement d'échantillons sur la chaîne de production des ensembles de meubles finis
-
Équipes de R&DComparer les conceptions des diapositives, les matériaux et les systèmes de lubrification dans des conditions de cycle contrôlé
-
Agences de contrôle tierces¢ réaliser des évaluations indépendantes de la durabilité pour les rapports de conformité
Questions fréquemment posées
Q: À quoi sert cet équipement?
Ce testeur évalue la durabilité et la durée de vie des diapositives de tiroirs installées sur les bureaux, les armoires, les armoires,et des meubles de rangement en simulant l'ouverture et la fermeture répétées dans des conditions contrôlées.
Q: Comment fonctionne le processus de test?
Un cylindre pneumatique saisit la poignée du tiroir et l'ouvre et le ferme automatiquement à une vitesse et une longueur de course programmables.Un compteur électronique suit chaque cycle et arrête l'essai lorsque le nombre prédéfini est atteint.
Q: Quelles normes sont respectées par cet équipement?
Le testeur prend en charge les méthodes d'essai spécifiées dans les normes ANSI/BIFMA X5.9-2012 (clause 15), ANSI/BIFMA X5.5-2014 (clause 10) et BS EN 16122:2012 (clause 7).5.3) pour la durabilité des éléments extensibles.
Q: Quels types de tiroirs ou de glissières peuvent être testés?
L'unité peut accueillir des diapositives avec des longueurs de course allant de 140 mm à 500 mm et gère différents types de tiroirs.Le dispositif est conçu pour saisir les poignées de tiroir standard sans exercer de force sur le système de tiroir.
Q: Que se passe-t-il si l'alimentation est interrompue pendant un essai?
Le compteur électronique conserve le nombre de cycles à travers les interruptions d'alimentation et reprend le comptage à partir du même point lorsque l'alimentation est rétablie, de sorte que vous ne perdez jamais le progrès du test.
Q: Puis-je ajuster la vitesse et la longueur de la course?
Oui, la vitesse d'essai est réglable jusqu'à 0,25 m/s et la longueur de course peut être réglée entre 140 mm et 500 mm en fonction de vos besoins spécifiques de diapositive.
Q: Quelles industries utilisent généralement cet équipement?
Fabricants de meubles de bureau, fabricants de meubles ménagers, laboratoires d'essais, fournisseurs de glissières, services de contrôle de la qualité et organismes d'inspection tiers.
