Contrôle PLC Équipement d'essai de meubles tiroirs glissières Testeur de cycle de durabilité

Contrôle PLC Équipement d'essai de meubles tiroirs glissières Testeur de cycle de durabilité

Informations sur le produit

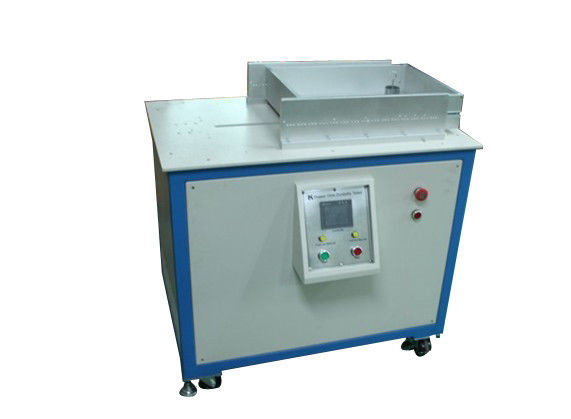

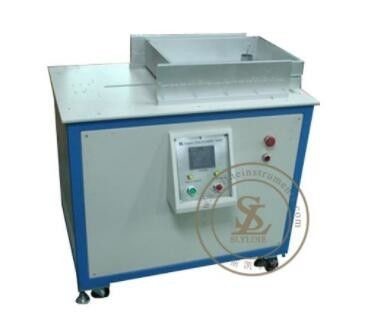

Le testeur de durabilité des tiroirs est conçu pour tester les diapositives des tiroirs, des bureaux, des tables, des armoires et des armoires.
Capables de contrôler le temps de cycle, le contrôle de déplacement constant, le contrôle de fréquence, le contrôle de course

Paramètre technique

a.Air comprimé - 6 kg/cm2.

b. moteur à courant alternatif pour contrôler la hauteur de 250 à 1000 mm.

c. bouteille pneumatique - bouteille à double action avec interrupteur magnétique et course maximale de 600 mm (réglable).La bouteille doit être équipée d'un dispositif permettant de tenir n'importe quel type de poignée de tiroir pour ouvrir/fermer le tiroir sans exercer de force sur le système de tiroir..

d.Le panneau de commande/console est composé de:

• L'alimentation électrique: 240 Volts: 13 A mps: 50 Hz
• Le bouton d'activation/d'arrêt
• 6 chiffres Compteur électronique de prédétermination ((EPC))

- L'EPC enregistrera chaque coup du cylindre à six chiffres.

- Arrêtera l'opération de test à la course prédéfinie.

- L'EPC affichera le nombre de coups réalisés au cours de l'essai.

-EPC capable également de marquer le nombre de cycles lorsque l'interruption de l'alimentation a lieu et capable de dissiper la lecture réelle et de continuer à compter lorsque le fonctionnement est repris.

- Le seul doit maintenir jusqu'à ce que le compteur est réinitialisé.

Note:Un coup est compté comme un cycle.

i.Épreuves du cycle des éléments extensibles (ANSI/BIFMA X5.9-2012, clause 15)

ii.Épreuves du cycle des éléments extensibles (ANSI/BIFMA X5.5-2014, clause 10)

iii.Durabilité des éléments d'extension (BS EN 16122:2012, article 7.5.3)

Les spécifications

1.Taille des diapositives: 140 à 500 mm/

2- Opération manuelle

3.Pouvoir de rotation du tiroir: moteur à engrenages de 120w/

4- Système de commande: commande PLC, écran tactile.

5.Vite d'essai:0.25m/s (réglable)

6.Le trajet en vélo du tiroir: fermé-ouvert 140-500 mm (peut être spécifié par le client)
