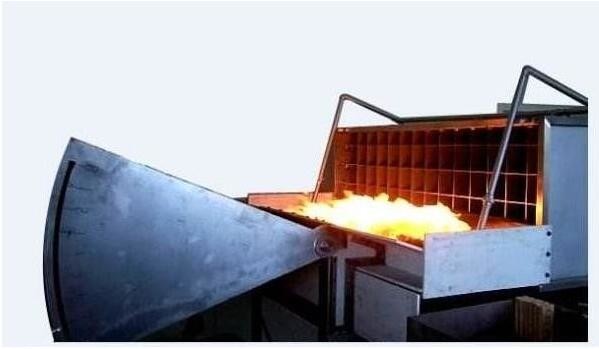

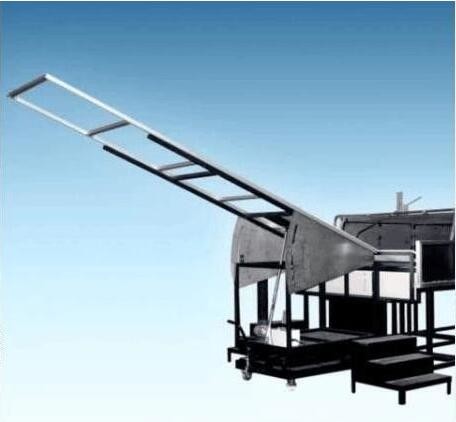

Équipement d'essai de l'inflammabilité des cellules solaires pour les matériaux de construction

Équipement d'essai de l'inflammabilité des cellules solaires conforme aux normes UL 1730 et ASTM E108

Introduction du produit

La machine d'essai de la propagation de la flamme et de la marque de combustion des cellules solaires est basée sur la conception et le développement de la norme UL 1730, IEC 61730-2.Il s'agit de simuler des conditions réelles pour évaluer les performances résistantes au feu du toit et des composants de l'instrument., dans des échantillons de A1,82m, b2,4m et c3,9m pour évaluer le niveau A~C. Peut également être utilisé dans les performances ignifuges des composants photovoltaïques utilisés dans cet essai.

Les normes

UL 1730: détection de fumée dans les logements individuels et dans les chambres d'hôtel
les moniteurs: détection de signal électrique de poussière domestique;
UL 790: méthode standard d'essai incendie pour les matériaux de couverture de toits;
ASTM E108-04: méthode standard d'essai au feu pour les matériaux de revêtement de toiture;
NFPA 256: essai d'incendie du pont du toit.
IEC 61730-2 Appendice b: essais d'incendie sur les modules photovoltaïques.

Caractéristique de l'équipement

Parties structurelles
1Matériaux de revêtement de toit en contreplaqué, dimensions: 1 300 (w) x 1 000 (d) x 120 (h), à
installer l'échantillon d'essai;
2Le tableau d'essai de non-combustibilité, installé à la fin de l'essai, peut arrêter l'essai.
panneaux trempés;
3. planche de commande de ventilateur en acier inoxydable, l'angle d'essai peut être réglé,
taille: 1 440 (l) x 940 (h) mm;
4. Utilisé pour soutenir l'essai du support de cadre principal, en acier résistant à la corrosion, dimensions: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5- assemblage de plaques non combustibles, installé devant le châssis pour simuler le
les auvents et les corniches, l'extension de la flamme du brûleur à l'échantillon,
les dimensions: 330 (w) x 2,130 (d) x 584 (h) mm;
6. débit d'air pour le panneau d'essai: 19 ± 8 km/h (5,5 M/sec), et configurer le
le moniteur d'anémomètre;
7- des tuyaux de ventilation séparés, pouvant être extraits de l'air extérieur du laboratoire;
8. le filtre à nid d'abeille est installé dans le conduit d'air, la lame de guidage de l'entrée de gaz est installée;
9. conduits de ventilation équipés d'un panneau de réglage de pente pour régler la direction du débit d'air;
10. tuyaux de ventilation attachés au guide, peuvent augmenter la vitesse pour assurer le flux d'air d'essai de l'alimentation de l'interférence extérieure, plaques de guidage en acier inoxydable,la position ne change pas avec la pression du vent;
11Matériaux de conduits en acier inoxydable, résistants à la corrosion et à la chaleur, dimensions: 2,130 (w) x 762 (h) x 3,000 (l) mm
12. ventilateur 220V,50HZ, alimentation en trois phases, est équipé d'un système inverse peut régler automatiquement la vitesse du vent, débit minimum pour 300m3/min;
13- Un onduleur à vitesse variable à l'infini, réglable de 0 à 100%.
14Les brûleurs à gaz (pour Shi Huo intermittent, propagation de la flamme et feu volant), 1,12 m, 60,3 mm, se déplaçant du côté de l'essai ont une fente de 12,7 mm (w) * 0,91 m (long);
15Le brûleur de gaz peut fournir 22 000 Btu/min (387 kWh) et selon a, b, c trois niveaux de combustion, une vanne de régulation de gaz de haute précision réglant le débit de gaz,
16. le thermocouple du brûleur supérieur est installé à 58,7 mm, 888 ± 28 oC;
17. système d'allumage automatique, assurer la sécurité des performances de test, électrode d'allumage régulateur de débit de masse 1,8 kVp est la pression minimale selon différentes normes, régulation des débits de gaz,Classes A et B:21,000 ~ 22 000 Btu/min (369 ~ 387 kWh) pendant 10 minutes, classe C:18,000 ~ 19 000 Btu/min (316 ~ 334 kWh) pendant 4 minutes;
18Système de contrôle de la température de classe A et B: 760 ± 28 °C (1400 ± 50 °F) - 21 000 à 22 000 Btu/min - Classe C: 704 ± 28 °C (1300 ± 50 °F) - 18 000 à 19 000 Btu/min
19Des manomètres de haute précision et une vanne régulatrice de pression contrôlent la pression du gaz.
1) - Chaque transfert vers le gaz dans les brûleurs doit suivre une méthode d'essai et de contrôle différente;
2) - GNL: l'utilisation de MFM permet de mesurer avec précision le débit (contrôle de la vanne de régulation du débit);
3) - GPL: débit d'air à l'aide du système d'onduleur: le pont d'essai à 19 ± 8 km/h (5,5 M/sec);
20Les matériaux de support en mailles métalliques, les palettes peuvent être tournées, de sorte que la combustion complète de
les matériaux;

Section d'essai

1Système de commande par ordinateur du logiciel de commande spécial des États-Unis pour l'expérience Labview, intégration 10.2 "LCD scree;
2Systèmes d'acquisition de données, le langage de programmation LabView est utilisé pour la programmation, cartes d'acquisition de données États-Unis NI offre
3Le système d'acquisition de données se compose des parties suivantes:
Module d'entrée de thermocouple de 16 bits
2 module d'entrée de conversion a/d à 16 bits
3 Module d'entrée/sortie de données
4 module de sortie de conversion a/d de 12 bits
5 plan arrière à 4 et 8 fentes
Modules de vue de laboratoire
7Labview/module réseau Ethernet
4Les systèmes d'essai de marque, les brûleurs à gaz, la flamme engloutissant le matériau brûlant, la température du brûleur à gaz est réglable à 880 ± 10oC.

Les résultats standard

1Normes générales pour la propagation des flammes
1 Toute partie des matériaux de revêtement du toit (composant ou panneau) provenant de la plateforme d'essai soufflée par une flamme ou des particules lumineuses,
2Peut glisser à travers, fendre, courbes matériaux de couverture de toit, tels que le toit de pont ouvert,
3Classification de sécurité incendie A: la portée de propagation de la flamme est de 1,82M,
Niveau de sécurité incendie B: la portée de propagation de la flamme est de 2,4 m,
Classe C de sécurité incendie: la zone de propagation du feu est de 3,9 m,
Mesurée à partir du bord de l'échantillon de propagation de la flamme,

2.Normes générales pour la combustion des toits
1 Toute partie ou tout composant du panneau provenant du pont d'essai en flammes qui soufflent ou tombent,
2 Des parties du toit ou une partie d'un panneau dans la structure du toit ou un composant sous forme de particules lumineuses disparaissent,
3 Continuer avec les composants ou les panneaux de combustion
