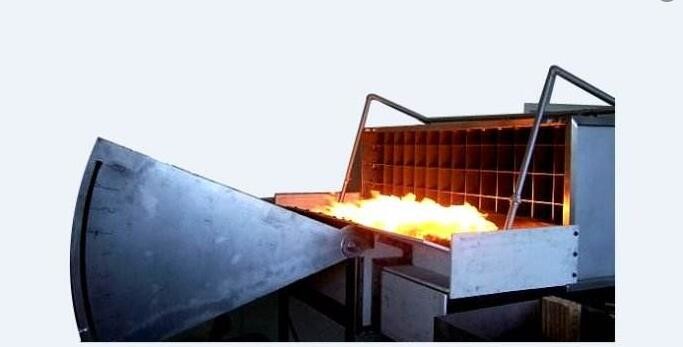

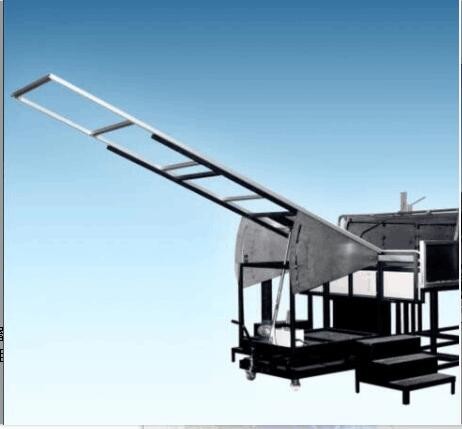

Équipement d'essai incendie des revêtements de toits

Équipement d'essai de l' inflammabilité, UL 790 Équipement d'essai du feu des revêtements de toits

Introduction des instruments

Le système d'essai de combustion du toit est un instrument qui permet de simuler des conditions réelles pour évaluer la résistance au feu des toits et des composants.9m à grade A~C pour l'évaluation de l'échantillonEn même temps, il peut être appliqué à l'essai de la résistance à la flamme des composants des cellules photovoltaïques.

Paramètres techniques

Épreuve d'inflammabilité des matériaux de revêtement de toiture selon la norme ASTM E 108
UL790 Essai de flammabilité du matériau de revêtement de toiture
NFPA 256 Épreuve d'inflammabilité du matériau de revêtement de toiture
IEC 61730-2 Ensemble de cellules photovoltaïques, appendice A, essai de protection contre les incendies, propagation de la flamme

Principales caractéristiques

a. Matériau de toiture en contreplaqué, taille: 1300 (W) x 1000 (D) x 120 (H), utilisé pour l'installation des échantillons d'essai.

b. Une planche d'essai non inflammable installée à l'extrémité de la planche d'essai peut empêcher le contre-flamme de sous la planche d'essai.

c. Une planche en forme de ventilateur en acier inoxydable peut régler l'angle d'essai, sa taille est de 1440 (L) x 940 (H) mm.

d. Le châssis principal est utilisé pour supporter le support d'essai et est une structure en acier résistant à la corrosion, de dimensions: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. Ensemble de panneaux incombustibles monté à l'extrémité avant du cadre simulant les auvents et les corniches et la flamme du brûleur pour étendre l'échantillon,taille: 330 (W) x 2130 (D) x 584 (H) mm.

f. Le débit d'air du panneau d'essai est de 19 + 8 km/h (5,5 m/s) et la surveillance par anémomètre est configurée.

g. Le tuyau de convulsions indépendant peut extraire l'air de l'extérieur du laboratoire.

h. Le conduit d'air est équipé d'un filtre à nid d'abeille et d'une entrée de gaz pour installer la feuille de guidage.

i. La feuille de turbulence réglable dans un conduit qui renforce la vitesse du vent et réduit la turbulence. L'acier inoxydable ne changera pas de position avec le changement de pression du vent.

j. Le matériau du conduit d'air est en acier inoxydable, résistant à l'incorrosion et à haute température.

k. Le ventilateur est de 220V, 50HZ et triphasé. La vitesse du vent peut être réglée automatiquement avec le système inverse. Le débit minimum est de 300m3/min.

l. Le réverseur a la fonction de vitesse variable à l'infini, qui peut régler la fonction entre 0 et 100%.

m. Les brûleurs à gaz (pour les essais de feu intermittent, de propagation de flamme et de marque volante) ont une longueur de 1,12 m, un diamètre de 60,3 mm et une fente de 12,7 mm de largeur et de 0,91 m de longueur sur le côté du panneau d'essai.

n. Le brûleur de gaz peut fournir 22000 Btu/min (387 kWh) et peut régler automatiquement le débit de gaz selon trois types de catégories de combustion A, B et C.

o. Le système d'allumage automatique assure la sécurité de l'essai.La pression minimale élevée de l'électrode d'allumage est le débitmètre de masse de 1,8 kVp,qui contrôle le débit de gaz selon les différentes normes. classe A et B: 21000 ~ 22000 Btu/min (369 ~ 387 kWh) 10 minutes, classe C: 18000 ~ 19000 Btu/min (316 ~ 334 kWh) 4 minutes.

Le système d'acquisition de données est écrit dans le langage de programmation LabView et la carte d'acquisition de données est fournie à la société NI des États-Unis.

q. Le système d'acquisition de données est composé des parties suivantes:

Module d'entrée de thermocouple de 16 bits

Module d'entrée de conversion de module de 16 bits

3 Module d'entrée et de sortie de données

4 Module de conversion de sortie de module de 12 bits

5 Plaques arrière à 4 et 8 gouttes

6 Module de temps de la vue de laboratoire

7 Temps de visualisation de laboratoire / module Ethernet

r. Système informatique

s. Le système d'essai Brand fournit un brûleur à gaz avec une flamme capable d'avaler le matériau brûlant et la température du brûleur à gaz peut être réglée à 880 ± 10 °C.

t. Un filet métallique peut supporter le matériau et le plateau peut être tourné pour faciliter la combustion complète du matériau.
