BS 8491 0 - Testeur de résistance au feu des fils et câbles de 200 kPa

Paramètres techniques

1. conception séparée du banc d'essai et du circuit et de la console, sûre et fiable;
2Le cadre de support de l'échantillon standard, l'anneau métallique et le cadre de support sont tous bien ancrés;
3Le système de gaz est composé d'une vanne réductrice de pression, d'un manomètre de pression, d'un débitmètre de masse, d'un mélangeur Venturi et d'un brûleur.
4La valve de réduction de pression des gaz importée assure une pression de sortie stable de 0,1 MPa ± 3 Pa;
5. manomètre importé, fournissant un affichage de pression de 0 à 200 kPa;
6. débitmètre de masse importé, précision de ±1%, répétabilité < 0,2%Rd;
7. mélangeur à venturi importé, le rapport de mélange est réglable;
8La norme recommande le brûleur américain AGF, modèle: 1857B;
9. équipé d'un dispositif d'étalonnage à la flamme, utilisant un thermocouple américain OMEGA de type 1,5 mm K, le résultat de l'étalonnage est affiché directement sur le logiciel;
10. Le temps de flamme peut être réglé et automatiquement coupé, sans surveillance humaine, avec un dispositif d'allumage;
11La tension du transformateur est réglable, peut s'adapter à la tension de travail de différents produits et peut fournir une tension d'essai suffisante lorsque le courant d'essai fuit;
12. fournir 5 tensions d'essai, transformateurs et fusibles en série, et fournir des disjoncteurs pour protéger chaque circuit d'essai;
13Le circuit d'essai est relié en série à l'ampoule et l'alarme sonore et lumineuse est fournie pour fournir des instructions de jugement intuitives;
14La norme exige un dispositif de pulvérisation et un dispositif d'impact mécanique, et la procédure d'essai est contrôlée automatiquement;
15La norme exige un dispositif de pulvérisation et un dispositif d'impact mécanique, et la procédure d'essai est contrôlée automatiquement;
16. ordinateur industriel à commande tactile de 15 pouces, facile à utiliser et à utiliser;
17. Logiciel d'exploitation standard, avec des fonctions telles que le contrôle des tests, l'enregistrement des données, le traitement des données et la sortie des rapports.

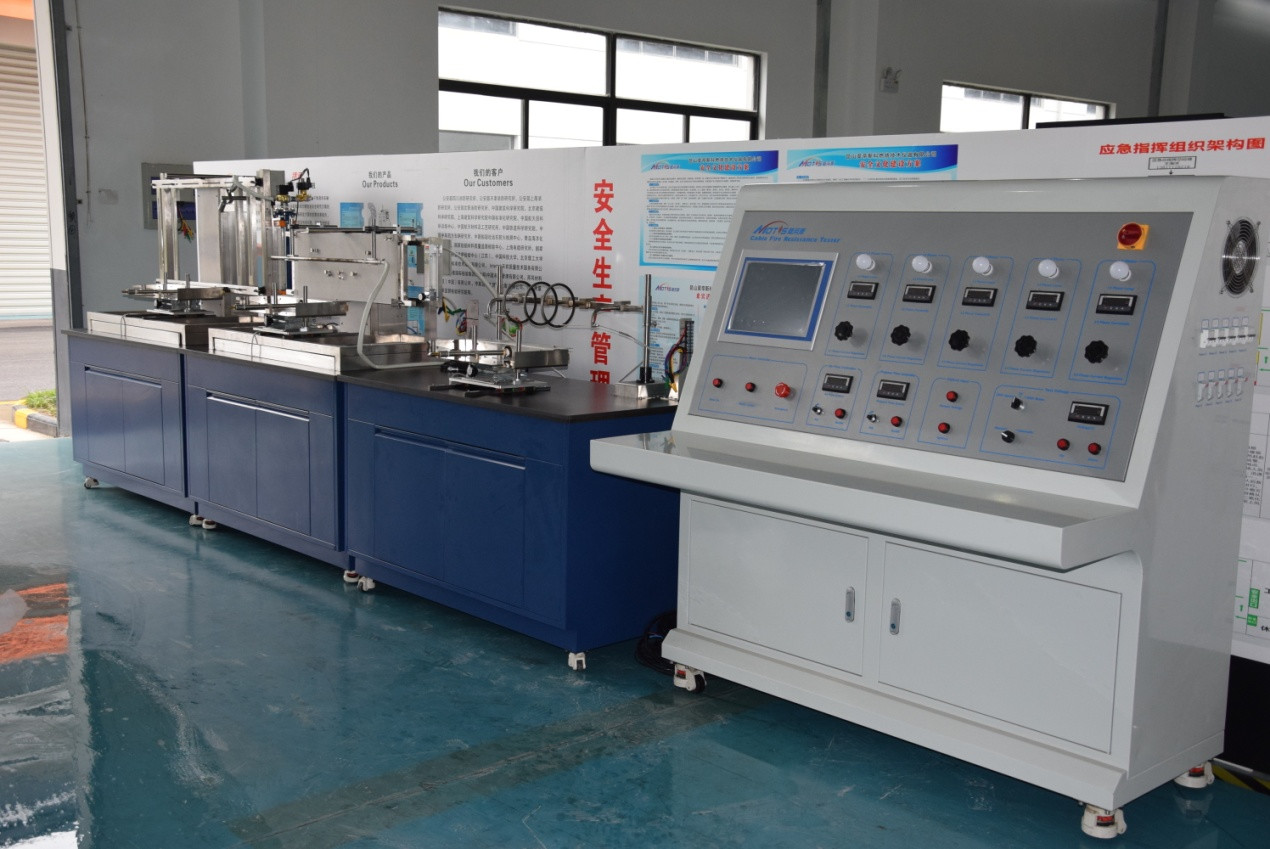

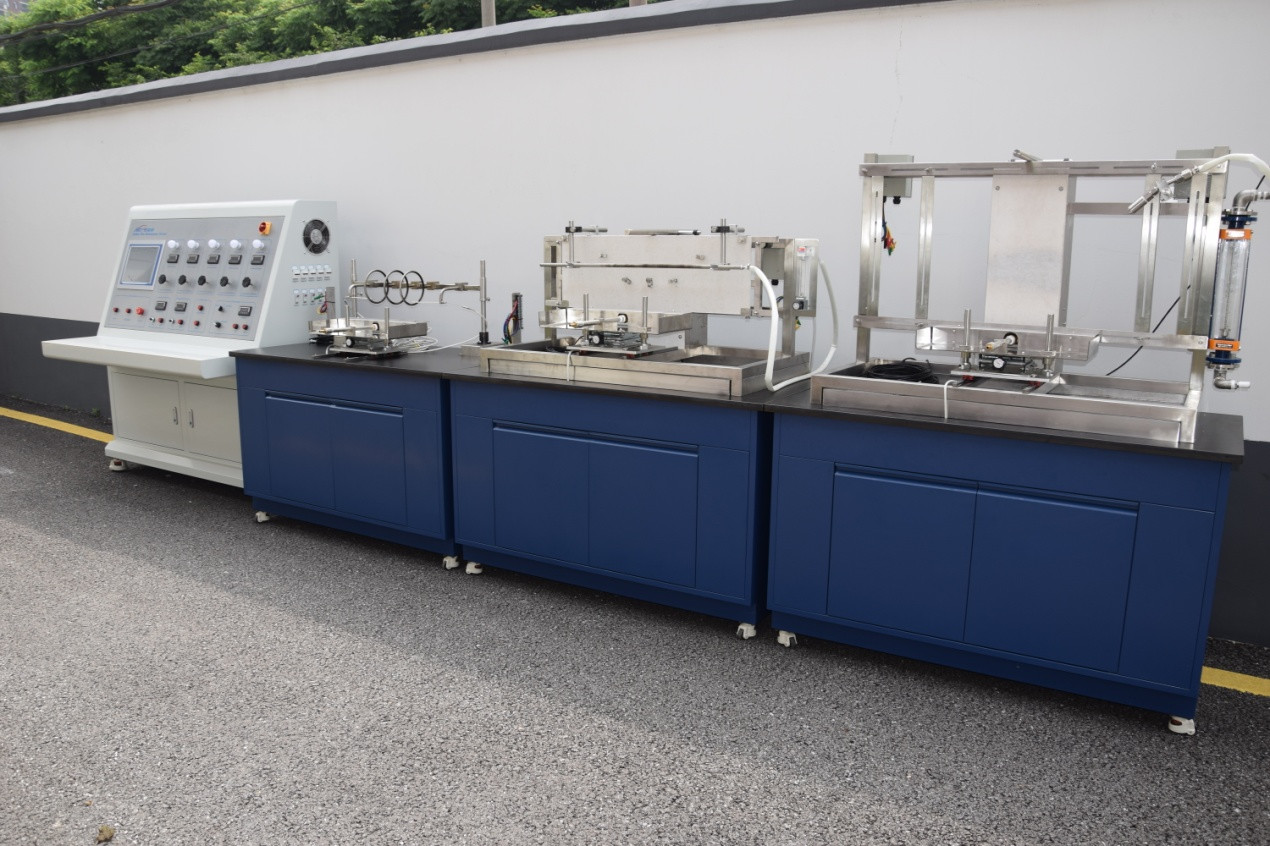

Module d'équipement principal
1La console principale, le contrôle électrique et l'acquisition de logiciels ont intégré le cabinet de commande.
2. la boîte de commande murale est utilisée pour différentes méthodes d'essai pour choisir différents modes;

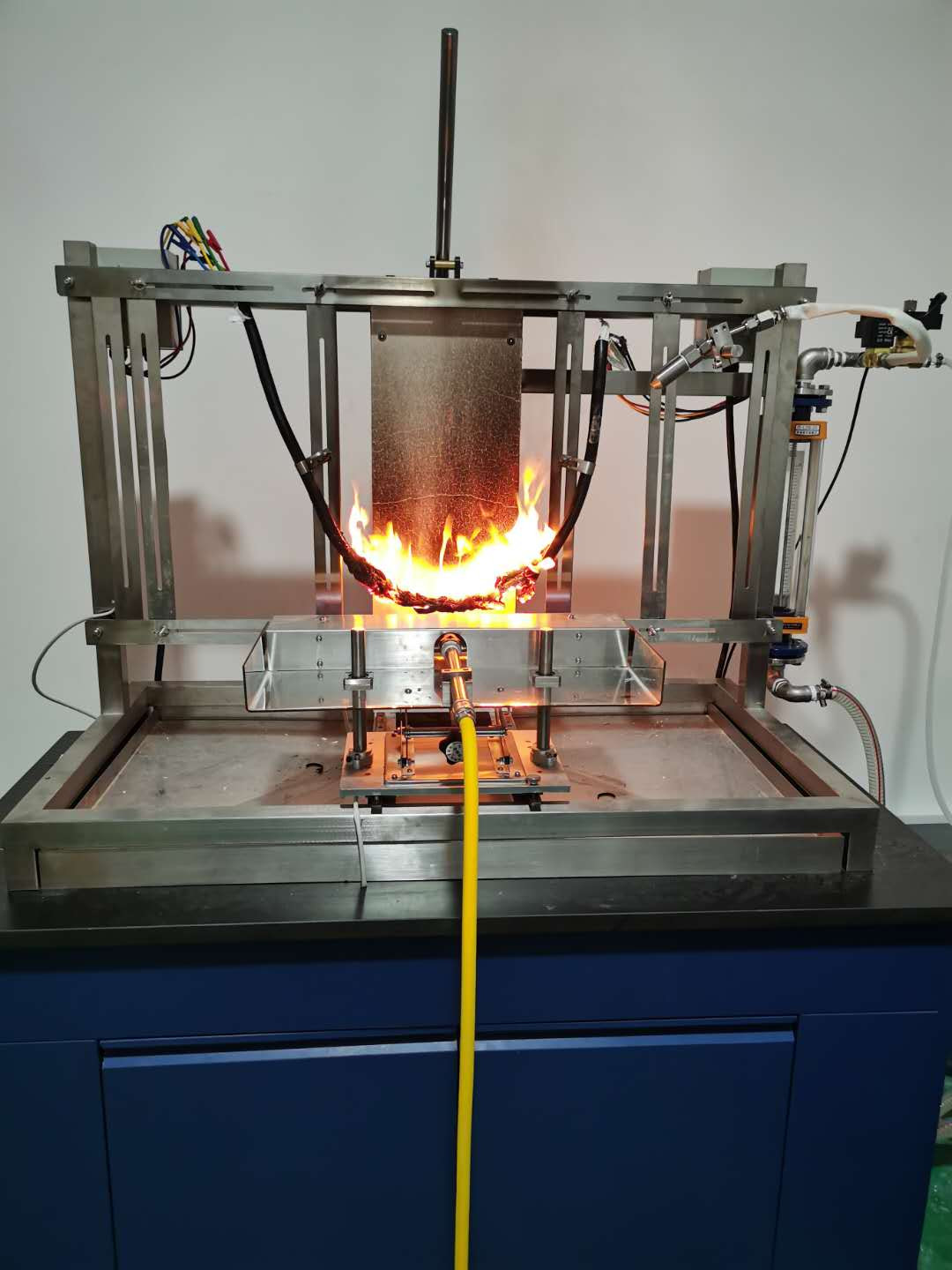

3. plateforme d'essai résistante au feu pour l'essai de câbles de type N;

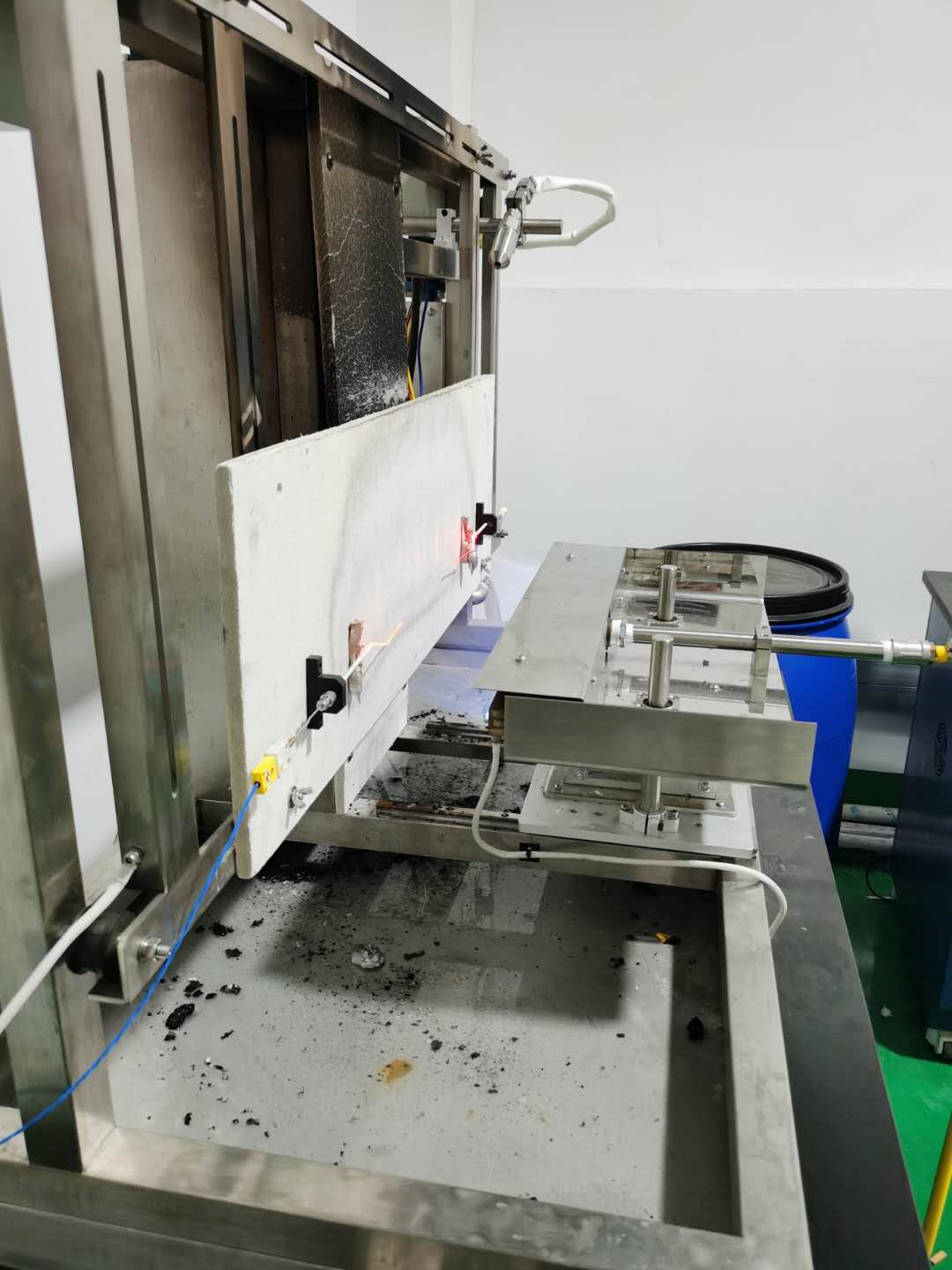

4Plateforme d'essai intégrée à pulvérisation de percussion résistante au feu pour les essais de câbles NJ;
5Plateforme d'essai intégrée à jet de percussion résistant au feu pour les essais de câbles de type NS.

Qu'est-ce qu'un câble résistant au feu?
La définition d'un câble résistant au feu est un câble qui continuera à fonctionner en présence d'un incendie.Ceci est communément appelé un câble d'intégrité du circuit (CI) et est de 2 heures de feu classé. ... Ce câble résistant au feu de 2 heures est conçu pour les circuits d'alimentation d'urgence des pompes incendie et des générateurs d'urgence.

Qu'est-ce qu'un essai au feu?

Un essai incendie peut également désigner un essai ad hoc effectué pour recueillir des informations sur un danger spécifique, tel qu'une construction ou une configuration de stockage.
