Selon GB/T17651.1~2 et IEC61034-1~2,les premières parties du "dispositif d'essai" et la deuxième partie des "étapes et exigences d'essai" pour la détermination de la densité de fumée des câbles ou câbles optiques dans des conditions spécifiques;- La détermination de la densité de fumée est un aspect important de l'évaluation des caractéristiques de combustion du câble ou du câble,qui est liée à l'évacuation du personnel et à la détermination de la proximité de l'extincteurCet instrument est principalement utilisé pour déterminer la concentration de fumée des câbles et des câbles optiques dans des conditions spécifiques et pour vérifier la densité de fumée.Dans les conditions de combustion à la flamme ou sans flamme, la transmittance est utilisée pour comparer différents câbles ou câbles dans des conditions spécifiques.
Caractéristique
L'instrument se rapporte à trois aspects de l'expertise mécanique, optique et électronique: il s'agit d'un produit d'intégration mécanique et électrique.performances stables et fonctionnement facileL'interface de fonctionnement de Windows XP, style LabVIEW et mécanisme de sécurité parfait.Au cours de l'essai des résultats de mesure d'affichage en temps réel et dessiner dynamiquement une courbe parfaite (à travers la vitesse d'affichage et la courbe temporelle), les données peuvent être stockées en permanence, lire et imprimer la sortie, peut imprimer directement le rapport.
Logiciel de mesure: les données principales de la densité de fumée et de lumière, de la densité optique spécifique, du taux de fumage, du taux de fumage maximum et de la densité moyenne de fumée peuvent être testées à WINDOWS XP+VB6.0 interface de fonctionnement. Il dispose également de l'interface d'exploitation de l'étalonnage, de l'édition, des tests, de l'ajustement des paramètres, etc. Le programme utilise le contrôle automatique de l'ordinateur, la collecte, l'enregistrement et le règlement des résultats.
Principe

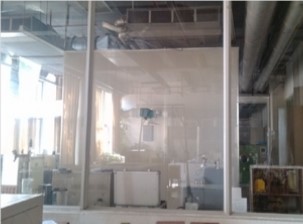

Le système de mesure de la lumière pour la densité de fumée du câble ou du câble optique dans des conditions spécifiques est composé d'une source lumineuse, d'une photocellule en silicium, d'un récepteur de source lumineuse et d'un système informatique.La lumière générée par la source lumineuse passe à travers la densité de fumée du laboratoire de 3M * 3M * 3M, formant un faisceau uniforme d'un diamètre de 1,5 m + 0,1 m sur le mur opposé à la source lumineuse.La photocellule installée au centre du faisceau détecte l'intensité du faisceau de la source lumineuseLorsque la chambre de combustion due à la combustion des câbles pour produire beaucoup de fumée, la fumée de l'absorption photoélectrique,l'intensité du faisceau de cellules photocellulaires en silicium est affaiblie par le système informatique de traitement des données, nous pouvons calculer le rapport à la 100% initiale avec la transmission lumineuse de réponse linéaire.
La conception de la chambre de combustion, deux façons pour les clients de choisir: le premier utilise le mur de briques, notre société fournit le schéma de conception,envoyer des ingénieurs professionnels pour guider le chantierLa seconde est fixée avec un matériau approprié sur le support en fer d'angle et sur toute la chambre de combustion cube.
Composition de l'équipement

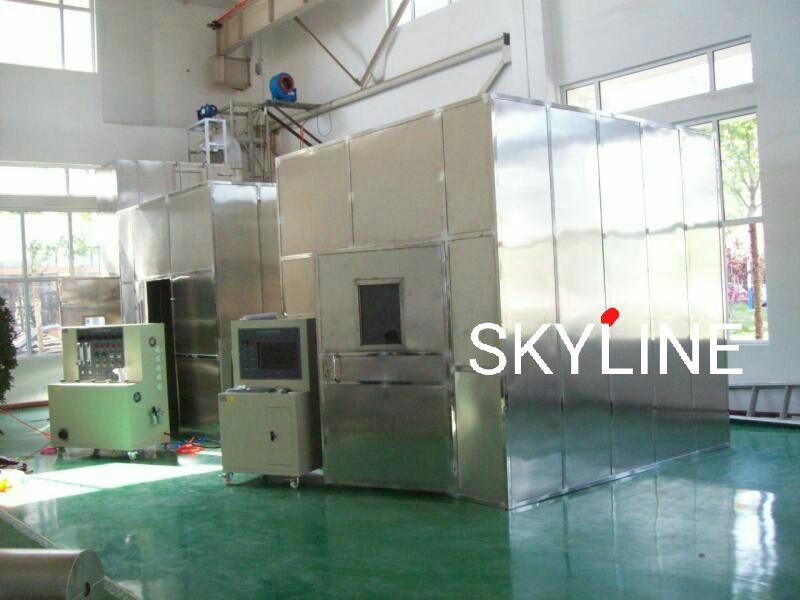

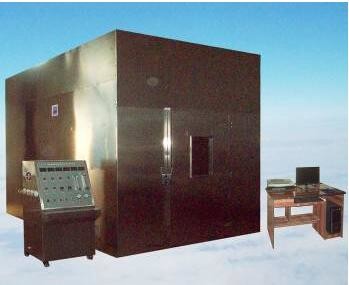

L'ensemble de l'instrument est composé d'une boîte d'essai fermée, d'un système de mesure du photomètre, d'un disque d'alcool, d'un système de combustion, d'un déclencheur, d'une boîte d'essai, d'un support de câble,instruments de mesure de la température et logiciels d'essai de la densité de fumée. Le circuit est développé par un micro-ordinateur à puce unique avec un contenu technologique élevé et des performances stables. Cet instrument convient à tous les câbles.Il est largement utilisé par les usines de production de l'industrie du fil et du câble et les unités de recherche et d'essaiLa boîte d'essai est un cube d'essai de 27 m3.
Paramètres techniques détaillés
| Chambre de combustion |
Il peut être utilisé comme une structure murale en brique, ainsi qu'une structure en acier, par le client. |
| Équipement de détection par éclair |
A: source lumineuse lampe halogène au quartz importée: puissance nominale 100W, tension nominale: 12V, quantité nominale de retour: 2000 - 3000Lm
B: Accepteur: pour les cellules photocellulaires au silicium, la transmission de 0% est passée sans lumière et le taux de transmission est de 100% de lumière sans occlusion.
|
| Source de feu standard |
R: La source du feu est 1,0 litre d'alcool
B: plateau d'alcool: en acier inoxydable, fond 210 x 110 mm
|
| Un mélange de fumée |
La fumée est répartie uniformément dans la chambre de combustion par un ventilateur de bureau. |
| Essai en blanc |
La lampe à alcool brûlant fait que la température de la chambre de combustion atteint 25±5°C. |
| Appareil de mesure de la température |
La hauteur de la surface intérieure est de 1,5 m au sol et le capteur de température est installé à l'endroit où le mur est de 0,5 m. |
| Contient le logiciel de mesure contenant la transmission, les courbes de sortie et les rapports |
| Un ordinateur (imprimante fournie pour vous-même) |
| Le pouvoir |
220V, 4 kW. (il doit indiquer la puissance totale de l'appareil) |
| Densité de fumée |
0 - 924 changement automatique à six vitesses |
| Plage de mesure |
0.0001 ∙ 100% |
| Précision de mesure |
± 3% |
| Voltage de fonctionnement |
200 ‰ 240 V à 50 Hz |
| Température ambiante |
Température ambiante 40°C |
| Température relative |
≤ 85% |
| Environnement de travail |
Il est nécessaire d'éviter la lumière directe et le flux d'air forcé pendant le fonctionnement de l'instrument. |
Autres paramètres et introduction
a.La porte d'entrée est équipée de fenêtres et de fenêtres opaques pouvant bloquer les activités d'inspection.
b. Le bas de la boîte carrée est équipé d'un dispositif d'allumage automatique et le haut est équipé du dispositif de régulation de la pression interne de la boîte.
c.Source lumineuse: lampe à incandescence de 12 V, longueur d'onde lumineuse comprise entre 400 et 750 nm.
d.Accepteur: pour les cellules photocellulaires en silicium, la perméabilité de 0% est passée sans lumière et le taux de perméabilité est de 100% de lumière sans occlusion.
e. Système de combustion: composé d'une vanne régulatrice de pression, d'un filtre, d'un débitmètre régulateur de vanne et d'un brûleur.
f.Brûleur: composé d'un ignifuge et d'un disque d'alcool et placé au centre de l'échantillon.
Configuration principale
| Bureau (y compris l'écran d'affichage) |
1 série |
| Modèle opaque |
1 |
| Lampe de rechange |
2 |
| Instructions |
1 |
| Certificat |
1 |
| Lentille calibrée |
2 |
| Imprimantes |
1 |
| Logiciel d'analyse |
1 |
| Écluse d'activité |
1 |
Quelle est la densité de fumée du câble?
L'essai de la densité de fumée des câbles conforme à la norme BSEN 61034 (anciennement BS EN 50268) est communément appelé l'essai de 3 mètres cubes.d'une épaisseur d'environ 0,8 mm,. Pendant une période de 40 minutes, les câbles sont brûlés tandis qu'un faisceau de lumière blanche traverse la chambre.
