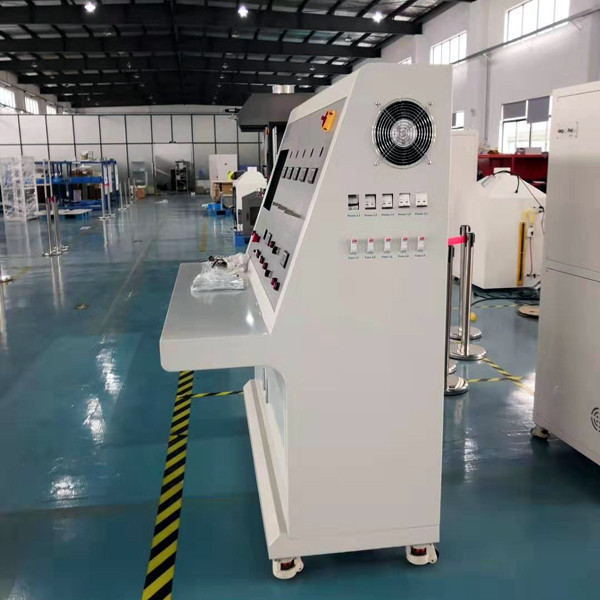

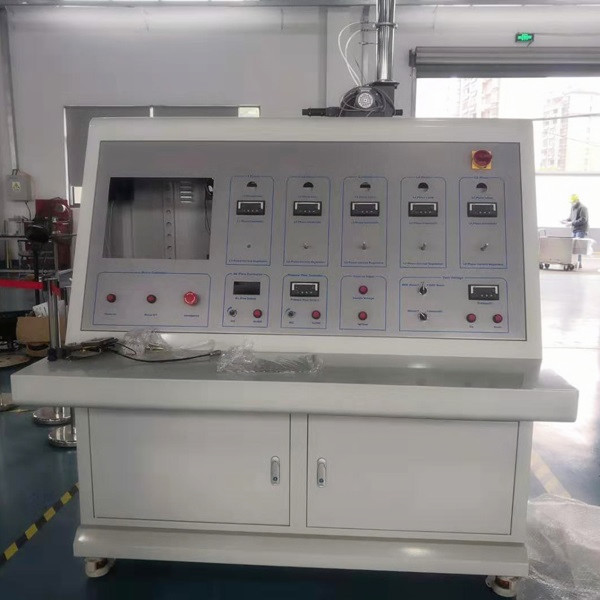

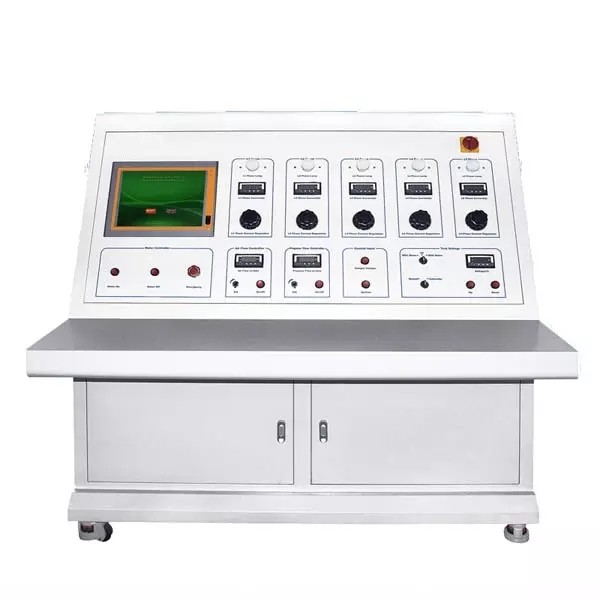

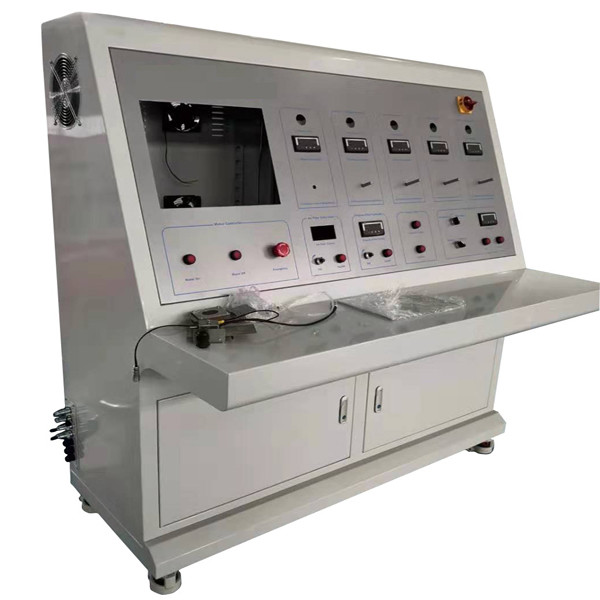

Testeur de résistance au feu des fils et câbles

Introduction du produit

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Paramètres techniques

1Source de chaleur: brûleur à gaz de propane de type ruban AGF
2.Construit avec 3 rangées de trous transversaux, largeur moyenne avant du brûleur: 15 mm, diamètre du trou: 1,32 mm, distance entre le centre: 3,2 mm.
3.Une rangée de trous poli dans le trou pilote pour la conservation de la flamme sur les deux faces de la plaque de brûleur.
4Deux thermocouples sont installés horizontalement séparés de 45 mm à gauche et à droite de la ligne centrale du brûleur pour vérifier la température.
5.Régulateurs de débit de masse pour réguler le débit de gaz et d'air, la précision n'est pas inférieure à 1,5%.
6Le logiciel peut indiquer la température d'étalonnage du brûleur, le débit de propane et d'air, etc.
7.Le courant est fourni par un transformateur à étoiles triphasé d'une capacité suffisante pour maintenir la tension d'essai requise lorsque l'intégrité du circuit ne peut être maintenue.
8Indicateur de connexion du conducteur (indicateur LED) pour former un courant.
9La valeur de tension est réglée automatiquement par un logiciel et réglée par un contrôleur de panneau.
10Affichage numérique des données de courant et de tension, précision de courant 0,001A.
11.Protection contre le courant par fusible 2A.
12Les données de mesure en temps réel de tous les courants et tensions sont collectées par ordinateur et les courbes de courant et de tension sont générées.
13Lorsque l'intégrité du circuit ne peut être maintenue, la lampe indicateur correspondante est éteinte, l'ordinateur détermine automatiquement l'état et enregistre l'heure.et envoie l'alarme sonore et lumineuse.

Caractéristiques du produit

1Le dispositif de support de l'échantillon doit être de telle sorte que la gaine ou l'extrémité protégée du câble ou de l'échantillon de câble soit supportée horizontalement.Une extrémité de l'échantillon est serrée par une pince fixe pour empêcher le mouvement, et l'autre extrémité soutient l'échantillon, le câble ou La partie centrale du câble est soutenue par deux anneaux métalliques à 300 mm d'intervalle.L'anneau métallique et les autres pièces métalliques du dispositif de support sont bien ancrésLe diamètre intérieur de l'anneau métallique est d'environ 150 mm et la barre ronde d'un diamètre de 10 ± 2 mm est utilisée.
2. La source d'allumage est un brûleur à ruban de propane américain AGF avec une longueur de buse de 500 mm et une largeur nominale de 15 mm. La buse a trois rangées de diamètres nominaux échelonnés de 1.32 mm et une distance de centre de 3.2 mm. Il y en a un de chaque côté de la buse. Les petits trous servent de trous de guidage pour maintenir la combustion de la flamme, et la tolérance dimensionnelle est de ± 5%;
3Le régulateur de débit de masse importé régule le débit de gaz et d'air, et la précision de lecture n'est pas inférieure à 1,5%;
4La valve de réduction de pression importée peut fournir une pression de sortie de 0,1 MPa ± 3 Pa;
5. Le manomètre importé, peut fournir une plage de pression de 0 à 200kpa;
6. thermocouple Omega importé avec un diamètre de 1,5 mm pour l'étalonnage de la température du brûleur;
7. peut régler le temps d'essai de combustion et couper automatiquement le gaz;
8. Logiciel de test standard, peut afficher la température d'étalonnage du brûleur, le débit de propane, le débit d'air;
9L'essai est applicable aux câbles dont la tension nominale est inférieure ou égale à 0,6/1,0 KV.
10Au cours de l'essai, le courant utilisé pour l'inspection de la continuité doit traverser tous les conducteurs du câble.Le transformateur a une capacité suffisante pour maintenir la tension d'essai requise lorsque le courant de fuite est autorisé.À l'autre bout de l'échantillon,chaque conducteur ou chaque ensemble de conducteurs est connecté à un dispositif de pointe (indicateur LED) pour former un courant par lequel les données peuvent être obtenues dans un logiciel informatique;
11. Le réglage de tension peut être entré par l'ordinateur, définir automatiquement la valeur de tension. La tension peut également être réglée par les boutons du panneau;
12La protection contre le courant du circuit d'essai adopte un fusible et est conforme au type D II spécifié dans GB 13539.5. Fuse standard 2A. Facile à remplacer. Et utiliser des disjoncteurs miniatures importés pour protéger chaque circuit d'essai;
13Les données de courant et de tension du câble d'essai sont toutes transmises par l'instrument secondaire, affiché numériquement, la précision du courant d'essai est de 0,001A et le courant réel est de 0.25A est le meilleur courant d'essai;
14Les données de mesure en temps réel de tous les courants et tensions sont collectées par ordinateur et génèrent des courbes de courant et de tension, montrant les courbes de courant et de tension de chaque câble dans des conditions d'incendie,Une analyse plus approfondie du câble en fonction du temps de feu peut être effectuée.Les données finales sont stockées dans une base de données informatisée et un rapport standard est généré pour un accès facile;
15. étalonnage de la température de la flamme avant l'essai, le thermocouple blindé importé est étalonné, la température d'étalonnage est recueillie par l'ordinateur pendant au moins 10 minutes,et le mode de tir est sélectionné dans l'ordinateurSelon le mode d'alimentation en feu, l'ordinateur effectue un prélèvement à l'état stable et un calcul de la différence en fonction de la température recueillie, et donne un rapport de vérification.Enregistrer le rapport et le stocker dans la base de données pour assurer la fiabilité et l'autorité de la vérification;
16Au cours de l'essai, le gaz et l'air auxiliaire sont tous deux des régulateurs de débit de masse, et le venturi est mélangé, l'ordinateur contrôle automatiquement la vanne de débit,et les données sont enregistrées en temps réel dans la base de donnéesL'ordinateur contrôle automatiquement le rapport entre gaz et air auxiliaire pour que la combustion soit complète, produisant une flamme stable et stabilisant la température de la flamme;
17. Lorsque le circuit est normalement alimenté, chaque circuit adopte la lumière indicateur importée. Lorsque la ligne est incomplète sous la condition de flamme, l'indicateur de circuit correspondant est éteint.L'ordinateur détermine automatiquement l'état actuel et contrôle l'alarme sonore et lumineuse.

Application:le testeur d'incendie du fil et du câble est utilisé pour tester la résistance au feu du câble pour le câblage ou le réseau,et brûle dans une flamme d'au moins 750 °C et 950 °C pour tester l'intégrité du câble afin de maintenir le circuit.

Les normes

La valeur de l'échantillon doit être supérieure ou égale à:2002, IEC 60331-21 à 23:1999
IEC 60331 Épreuve des câbles électriques dans des conditions de fer Intégrité du circuit
IEC 60331 Partie 11 Feu seul à une température de flamme d'au moins 750 ̊C
IEC 60331 Partie 21 Câbles de tension nominale allant jusqu'à 0,6/1 kV et y compris
IEC 60331 Partie 12 Feu avec choc à une température de flamme d'au moins 830 ̊C
IEC 60331 Partie 31 Feu avec choc Les câbles de tension nominale jusqu'à 0,6/1 kV y compris
Les dimensions: 750 mm (W) x 680 mm (D) x 1400 mm (H)
Poids: 160 kg

Exigences relatives à l'installation

Électricité: AC 380V à trois phases, 50/60Hz, 30A
Température ambiante: de 10°C à 35°C
Chambre d'essai: 3 000 mm (W) x 3 000 mm (D) x 3 000 mm (H)
Gaz: air et propane
