Chambre d'essai de la flamme de fil pour les câbles électriques sous incendie Intégrité du circuit

Chambre d'essai de la flamme de fil pour les câbles électriques sous incendie Intégrité du circuit

Les normes

Nombre d'équipements

Épreuves de câbles électriques dans des conditions d'incendie - Intégrité du circuit - Partie 21: Procédures et exigences - Câbles de tension nominale jusqu'à 0,6/1,0 kV y compris

Spécification

2Principe de conception de la machine d'essai de l'intégrité des câbles et des lignes de câbles:

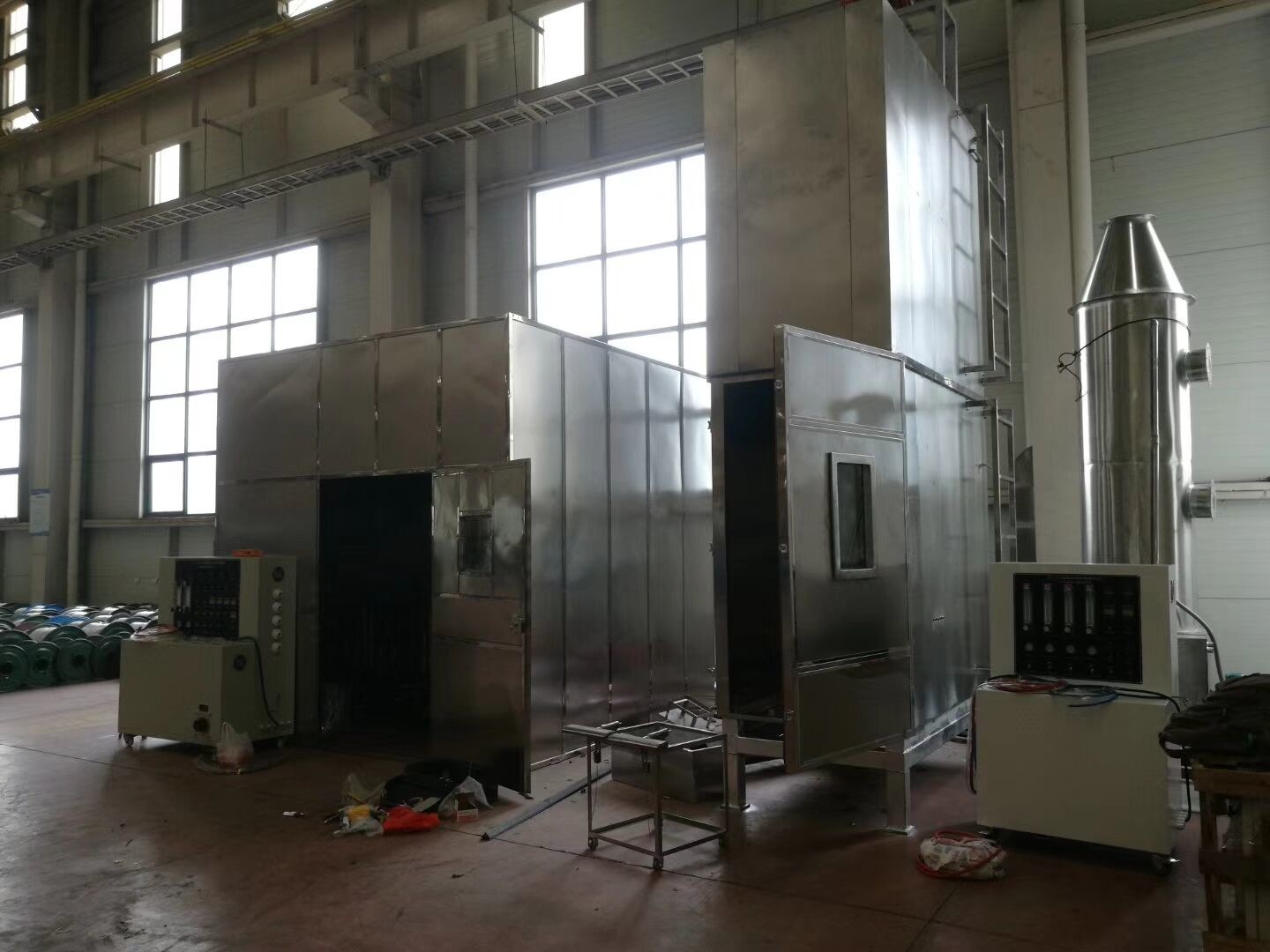

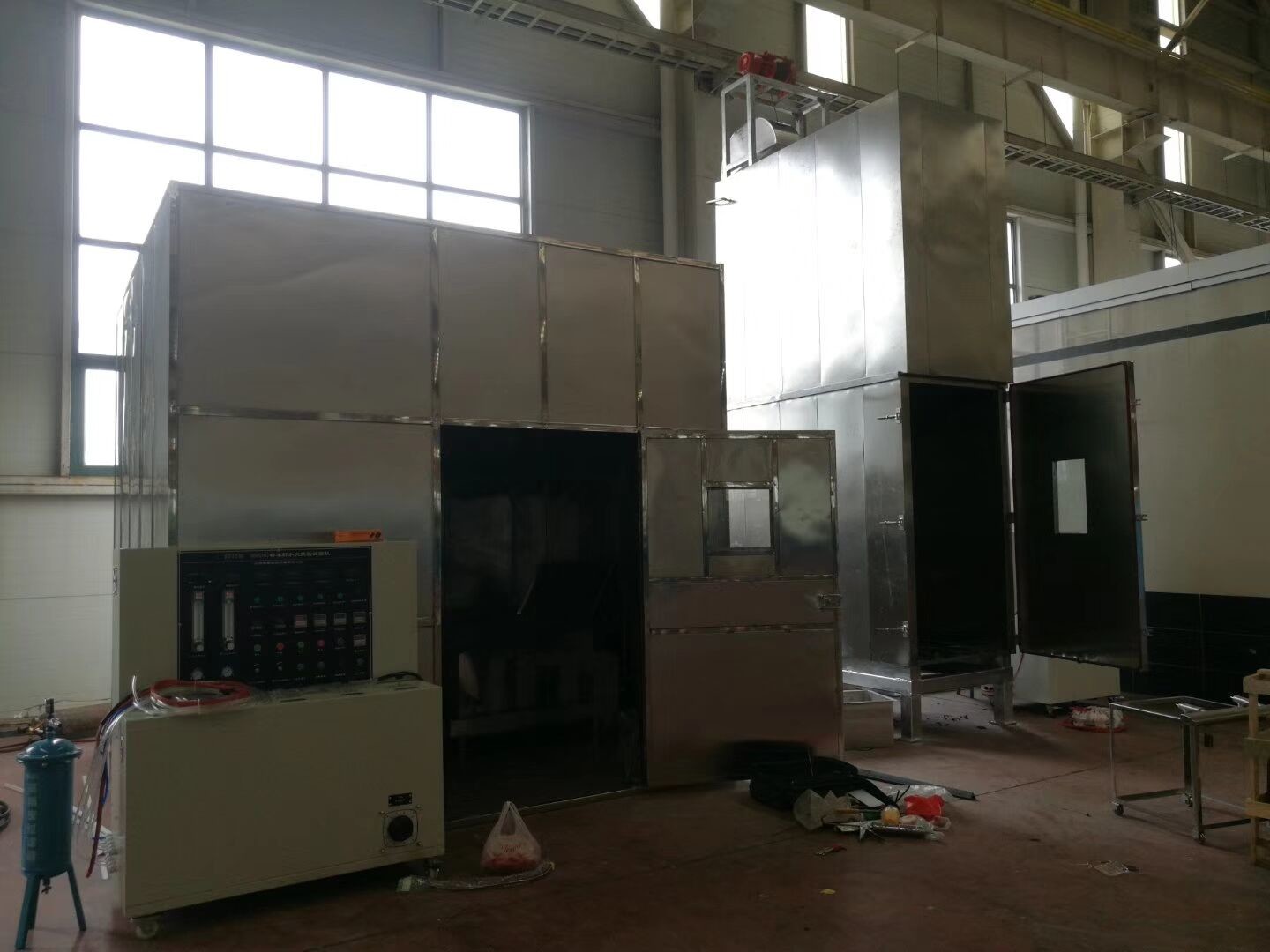

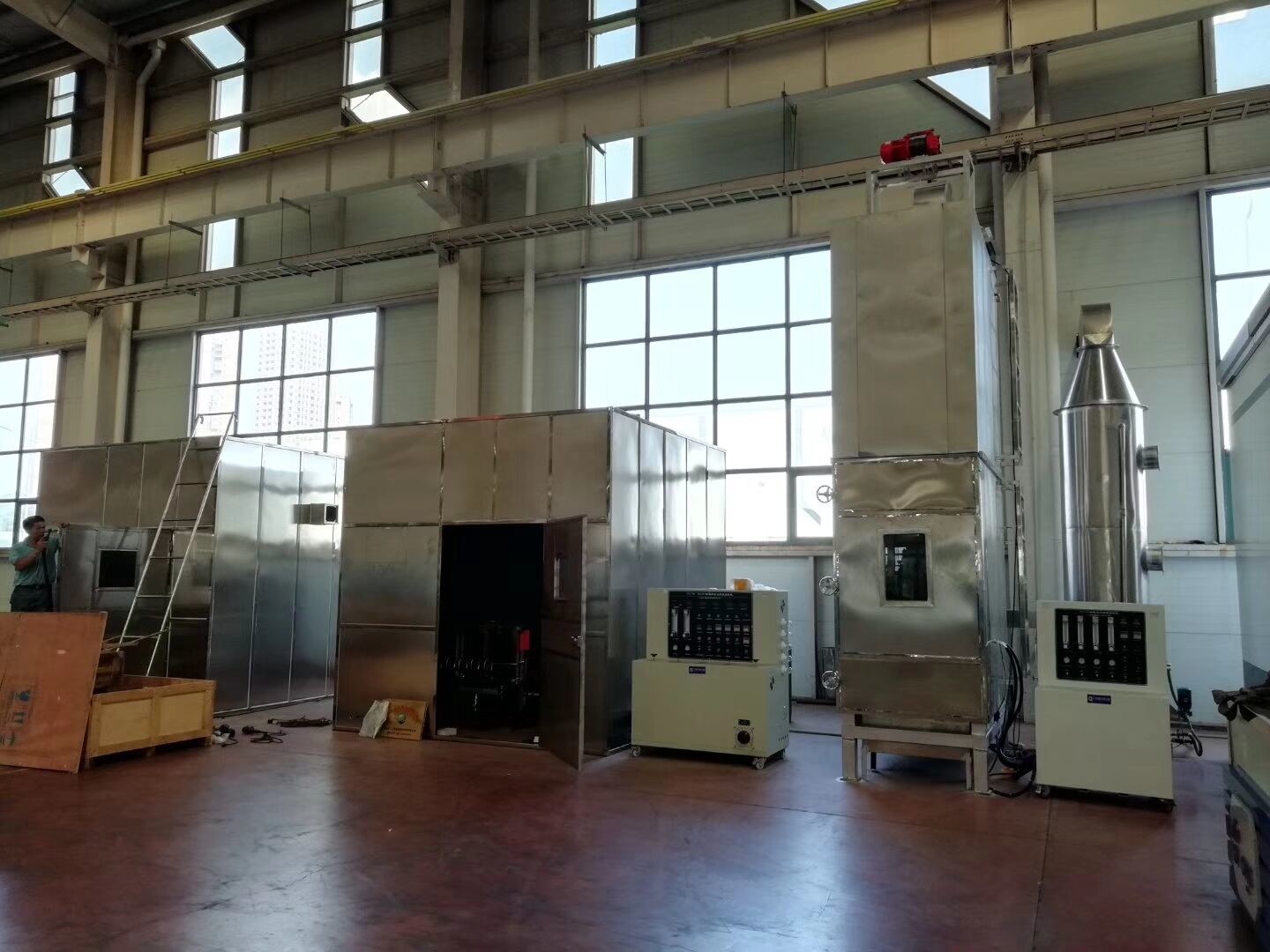

Le testeur d'incendie du câble et de l'intégrité des câbles est divisé en trois parties: la boîte de combustion, le cadre de combustion et la boîte de commande, qui sont toutes individuellement mobiles.Chaque appareil est équipé de roulettes au bas pour faciliter les déplacements et l'assainissement. Un dispositif utilisé pour les câbles et les câbles qui nécessitent l'intégrité de la ligne lors de l'utilisation d'une flamme à une température d'au moins 750 °C (contrôle de la puissance thermique) pour un essai individuel d'incendie

Paramètres techniques de la machine d'essai de l'intégrité des câbles et des lignes de câbles par combustion

1Conception de la chambre de combustion

Il est fixé au support en fer d'angle avec un matériau approprié pour former l'ensemble de la chambre de combustion cubique.

Chambre de combustion: dimensions intérieures: 3M x 3M x 3M, un total de 27 mètres cubes.

Peut être une structure murale en brique ou une structure en tôle d'acier, sélectionnée par les clients

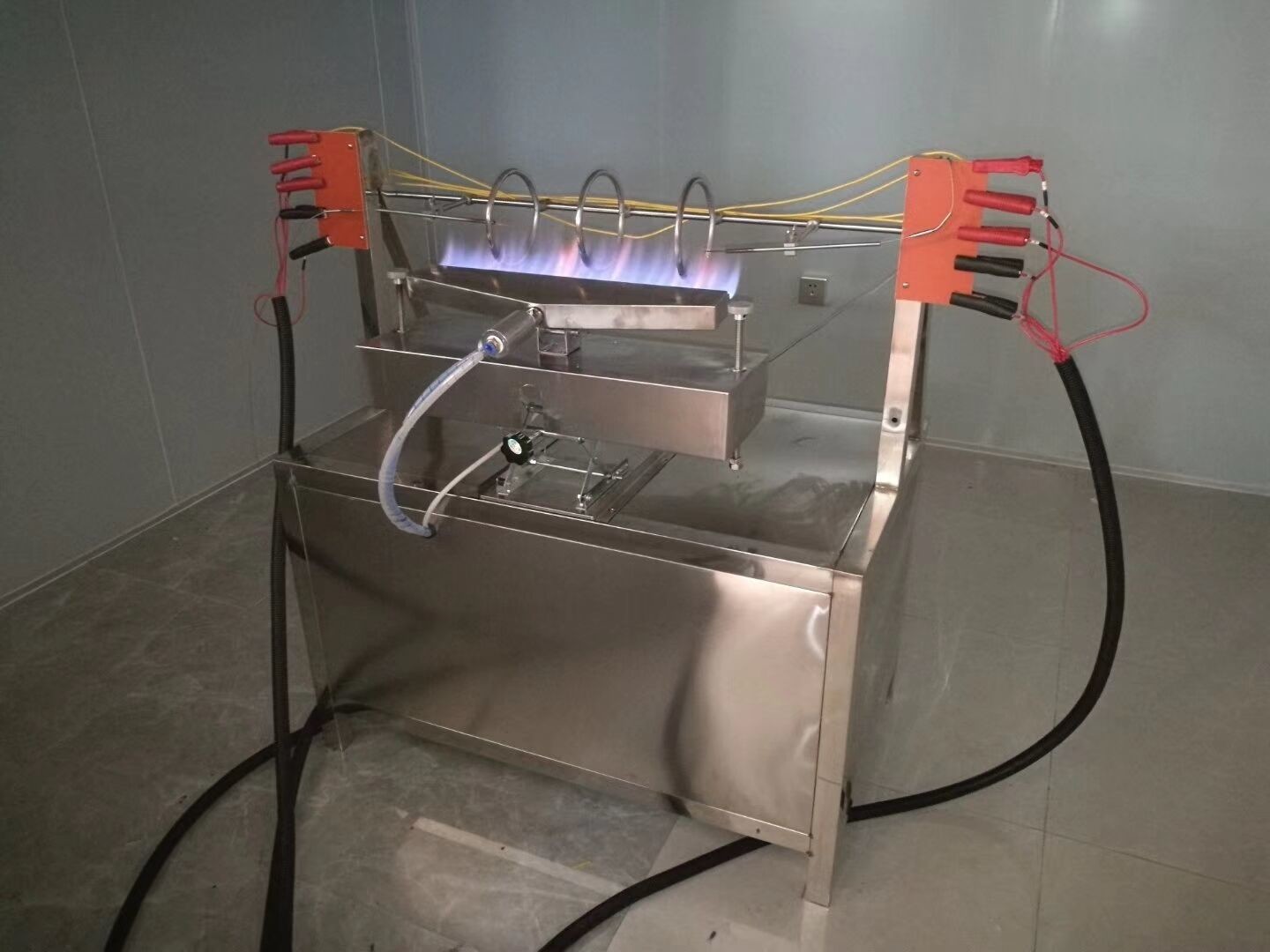

2- Porteur de l'échantillon: l'échantillon est constitué de deux ou trois supports métalliques d'un diamètre intérieur d'environ 150 mm.

3Appareil de combustion:

(1) Blowtorch: brûleur de gaz propane d'une longueur nominale de 500 mm et d'une largeur de 15 mm pour une buse équipée d'un mélangeur à venturi.

(2) Débitmètre: débitmètre d'air: 80 L/min, débitmètre de propane: 5 L/min

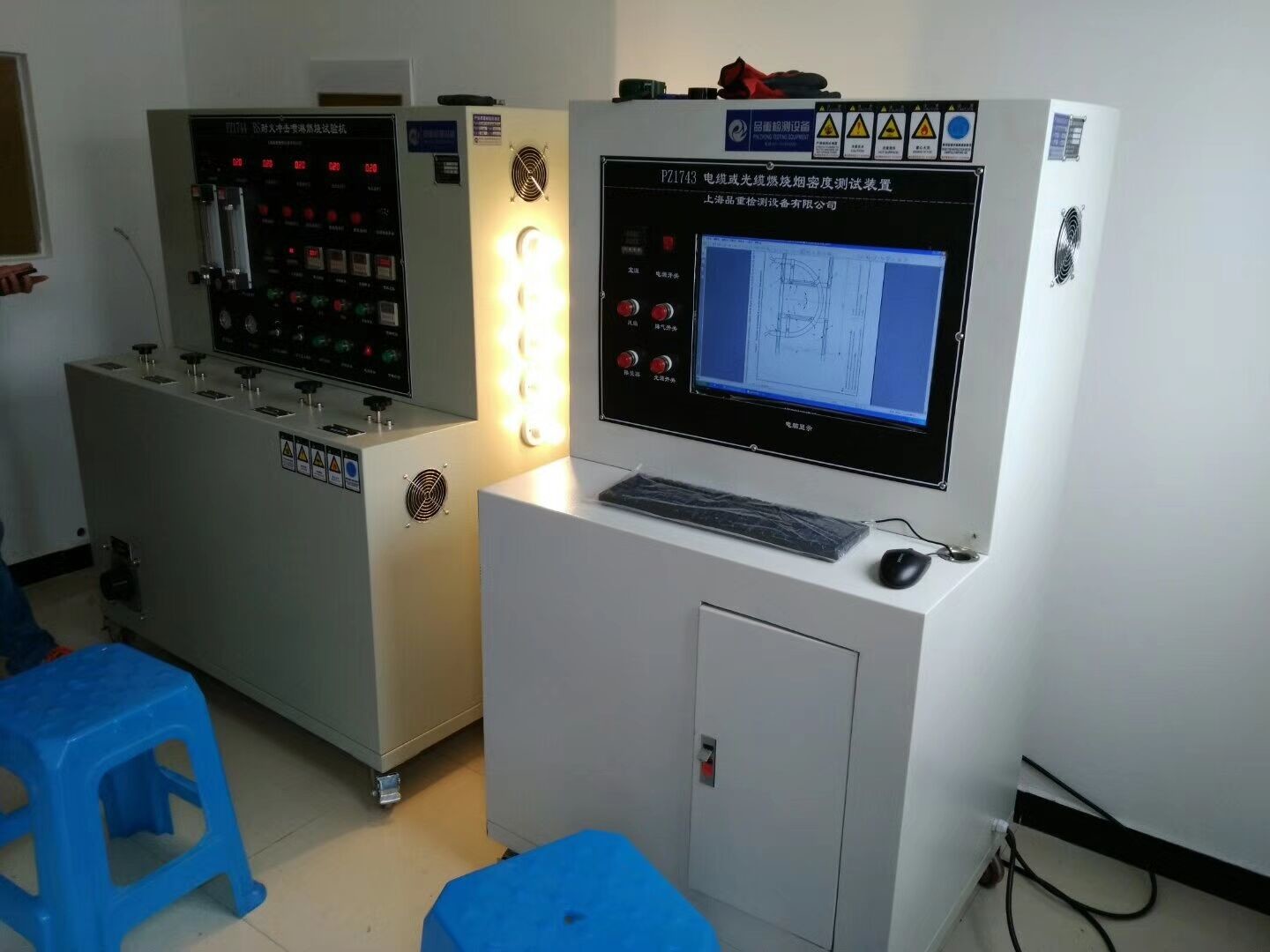

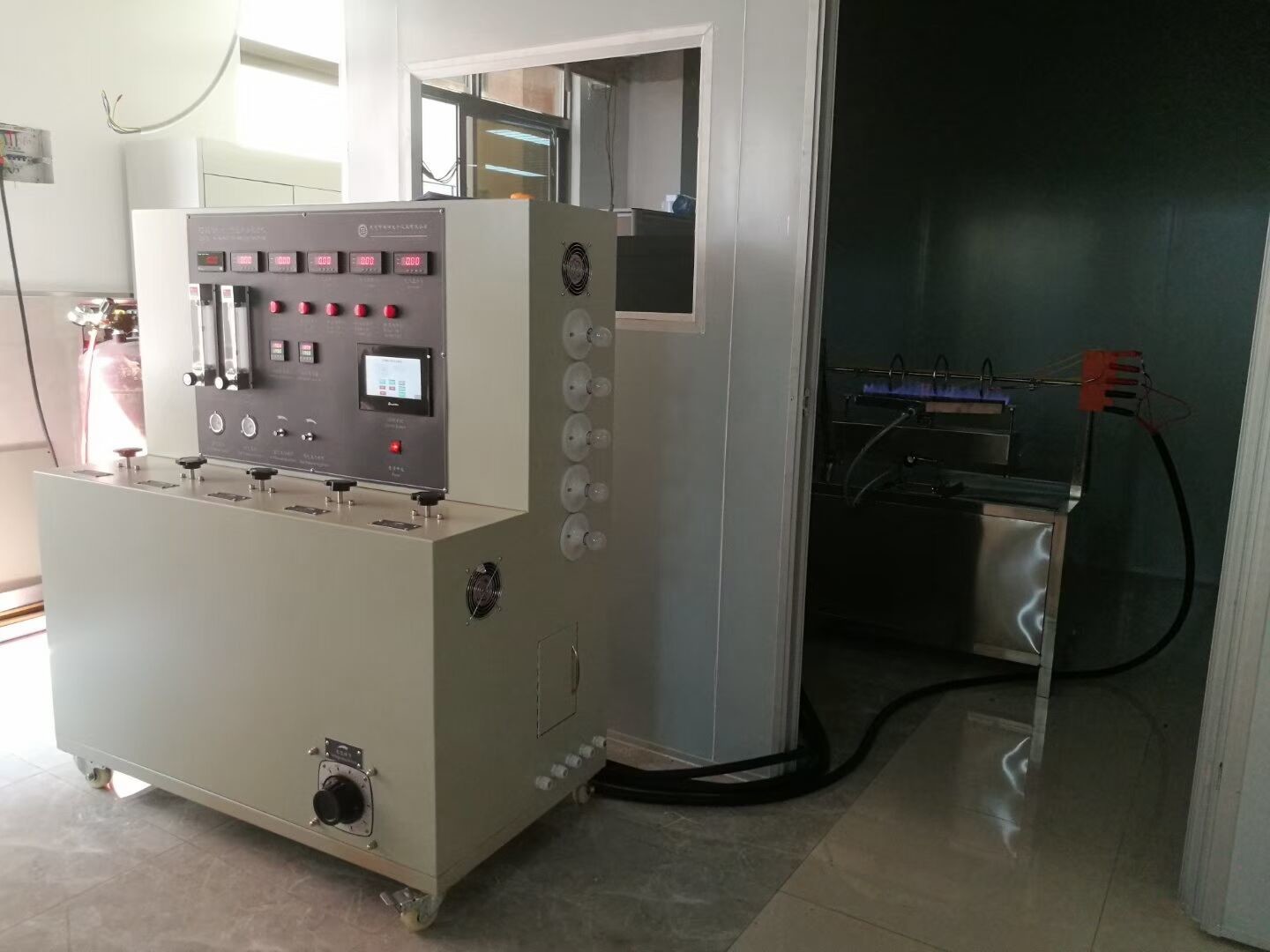

(3) La composition du système de commande du flambeau: soupape régulatrice de pression, allumeur piézoélectrique, dispositif d'arrêt de flamme, thermocouple de régulation de la température,

Source de gaz (propriété de votre entreprise), dispositif d'allumage, gazoduc, débitmètre, mélangeur venturi,

Boucher, soupape à bille, conduite d'air, bouteille d'air comprimé (propriété de votre entreprise)

(4) Détecteur de temps: 0~99,99 s/m/h peut être réglé arbitrairement

(5) Dispositif d'allumage: pour l'allumage automatique

(6) Régulateur de température: composé de deux sections de surveillance de la température,

Plage de température: 0 à 1000 °C peut être réglée de façon arbitraire.

4- Charge de ligne:

(1) Transformateur d'essai: 3000VA trois (2) Voltage d'essai: AC1000V

(3) Courant d'essai: 3A
