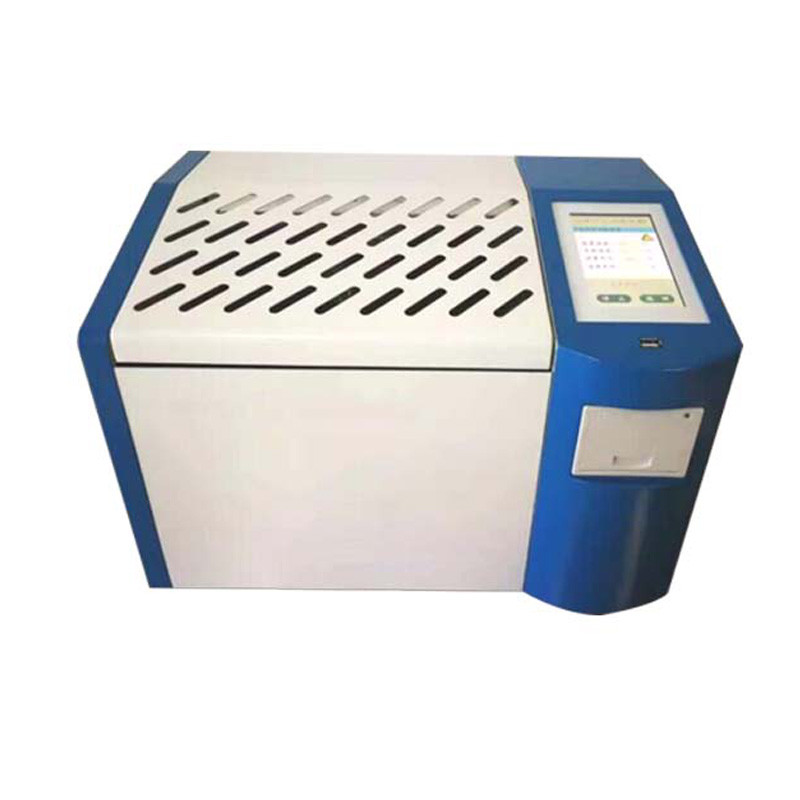

IEC 60247 Testeur des pertes diélectriques et de résistance des huiles d'isolation

Introduction au projetTesteur de résistance et de perte diélectrique d'huile d'isolation

Le testeur de perte diélectrique et de résistivité d'huile isolante est conçu et fabriqué conformément à la norme GB/T5654-2007/CEI 60247 "Mesure de la capacité relative,Facteur de perte diélectrique et résistivité en courant continu des matériaux isolants liquides". Utilisé pour la mesure du facteur de perte diélectrique et de la résistivité CC de l'huile isolante et d'autres milieux isolants liquides.Intégration interne des principaux composants tels que la coupe d'huile à perte diélectrique, régulateur de température, capteur de température, pont d'essai de perte diélectrique, alimentation en courant alternatif, condensateur standard, compteur de haute résistance, source de haute tension CC, etc.L'instrument adopte toutes les technologies numériques, toutes les mesures automatiques intelligentes, équipées d'un grand écran LCD couleur, menu chinois complet, chaque étape a des instructions en chinois, les résultats des tests peuvent être automatiquement stockés et imprimés,l'opérateur n'a pas besoin d'une formation professionnelle peut être qualifié pour utiliser.

Caractéristique

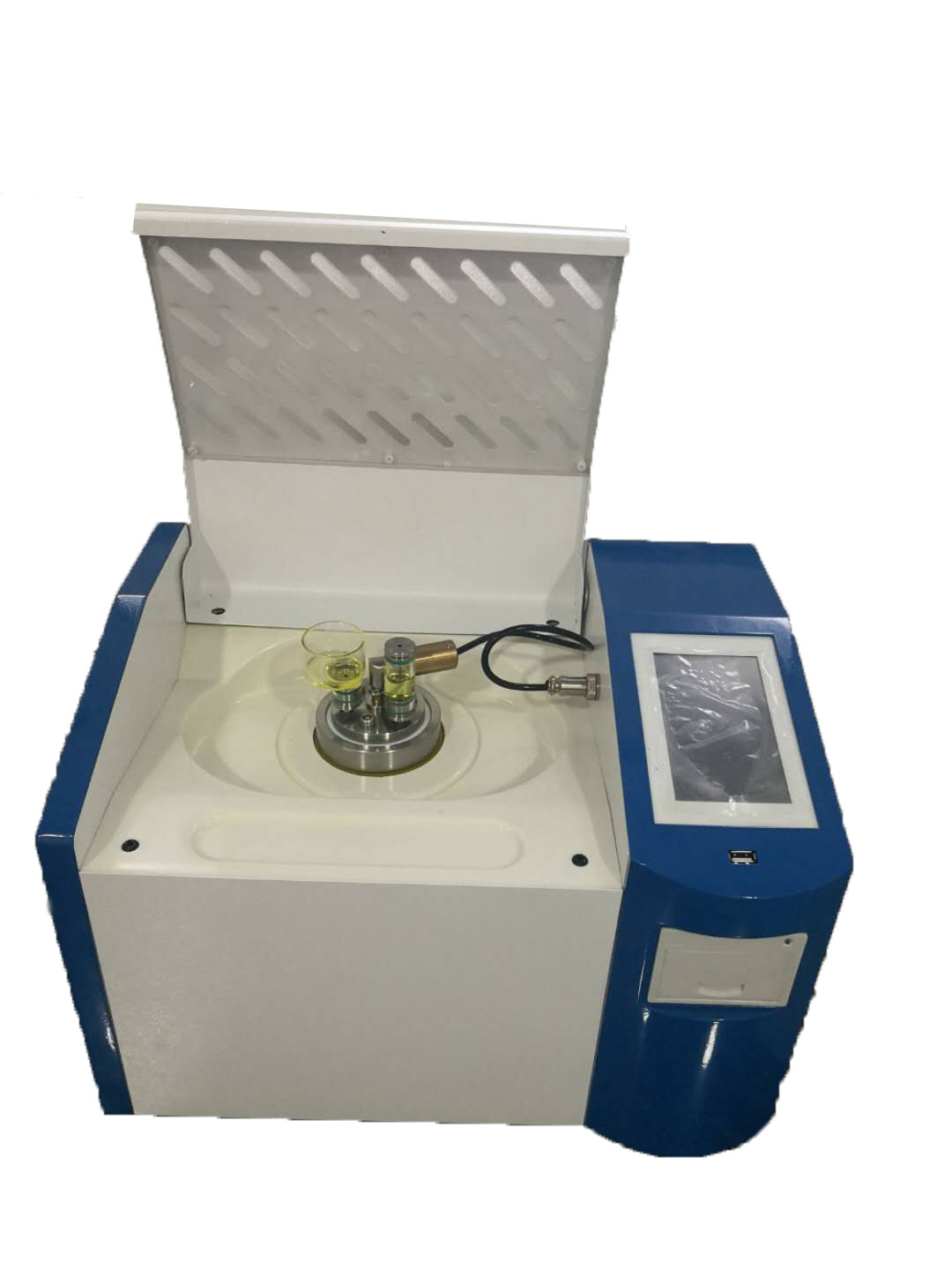

(1) La coupe d'huile adopte la structure à trois électrodes conforme à la norme nationale GB/T5654-20077/CEI 60247, avec un espacement entre les pôles de 2 mm,qui peut éliminer l'influence de la capacité perdue et de la fuite de diarrhée sur les résultats des essais de perte diélectrique.
(2) L'instrument adopte un algorithme de chauffage par induction à moyenne fréquence et de contrôle de la température PID.chauffage uniforme, une vitesse rapide et un contrôle pratique, de sorte que la température soit strictement contrôlée dans la plage d'erreur de température prédéfinie.
(3) Le condensateur standard interne est un condensateur à trois électrodes rempli de gaz SF6, la perte diélectrique et la capacité du condensateur ne sont pas affectées par la température et l'humidité ambiantes,afin que la précision de l'instrument soit toujours garantie après une longue période d'utilisation.
(4) L'alimentation d'essai en courant alternatif adopte la méthode de conversion AC-DC-AC, évitant ainsi efficacement l'influence des fluctuations de tension et de fréquence sur la précision des essais diélectriques,même si le générateur produit de l'électricité, l'instrument peut également fonctionner correctement.
(5) Fonction de protection parfaite. Lorsqu'il y a un court-circuit de surtension, de surcourant, de haute tension, l'instrument peut rapidement couper la haute tension et émettre un message d'avertissement.Lorsque le capteur de température tombe en panne ou n'est pas branché, un message d'avertissement est émis.
Il y a un relais limitant la température dans le four de chauffage par induction à moyenne fréquence. Lorsque la température dépasse 120 degrés, le relais est libéré et le chauffage s'arrête.
(6) Paramètres d'essai faciles à régler: plage de réglage de la température 0­120°C, plage de réglage de la tension CA
500 ~ 2200 V, plage de réglage de tension en courant continu de 300 ~ 500 V.
(7) Utilisation d'un écran LCD grand écran, avec rétroéclairage, affichage clair.l'instrument peut effectuer l'essai automatiquement- Et enregistrer et imprimer automatiquement les résultats des tests.
(8) L'horloge en temps réel, la date et l'heure de l'essai peuvent être enregistrées, affichées et imprimées avec les résultats de l'essai.
(9) Fonction d'étalonnage de l'électrode vide.Mesurer la capacité électrique et le facteur de perte diélectrique de la coupe d'électrode vide pour juger de l'état de nettoyage et d'assemblage de la coupe d'électrode videLes données d'étalonnage sont automatiquement enregistrées pour faciliter le calcul précis de la capacité relative et de la résistivité en courant continu.

Paramètres techniques
