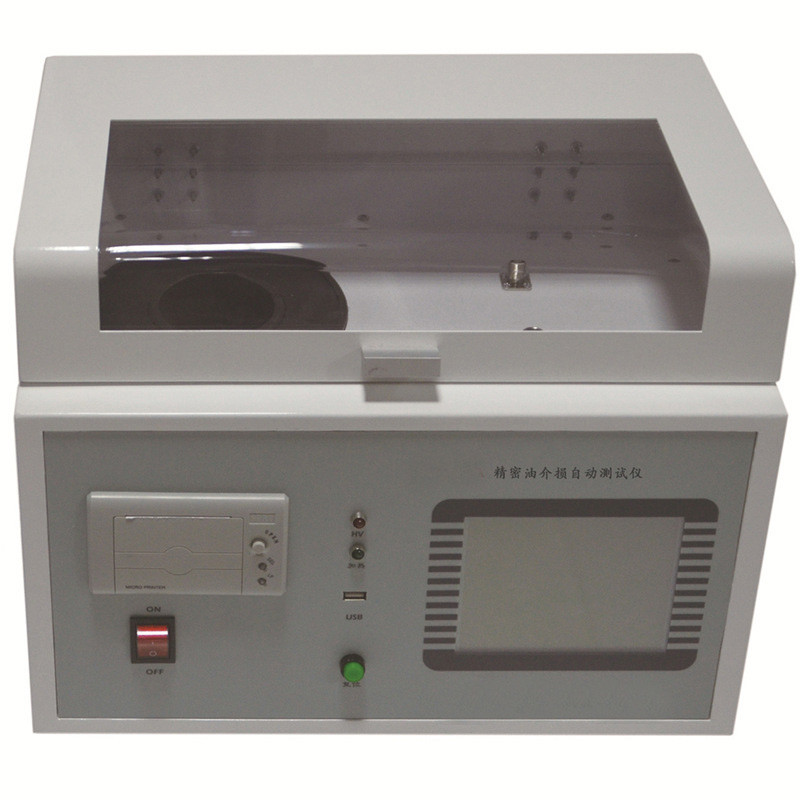

IEC 60247 Testeur des pertes diélectriques et de résistance des huiles d'isolation

Introduction au projetTesteur de résistance et de perte diélectrique d'huile d'isolation

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsIl est entièrement conforme à la norme nationale GB/T 5654-2007 et à la norme de puissance DL/T421.
Norme de puissance DL/T421; intégration interne d'une coupe d'huile à perte diélectrique, d'un régulateur de température, d'un capteur de température, d'un pont d'essai de perte diélectrique, d'une alimentation d'essai CA, d'un condensateur standard,testeur de résistance élevée, etc.
La partie chauffante adopte la méthode de chauffage par induction à haute fréquence la plus avancée.
La partie chauffante adopte la méthode de chauffage par induction à haute fréquence la plus avancée, qui présente les avantages de l'absence de contact entre la coupe d'huile et le corps chauffant, un chauffage uniforme,une vitesse rapide et un contrôle pratique.
L'alimentation d'essai en courant alternatif adopte la méthode de conversion AC-DC-AC, évitant efficacement la fluctuation de la tension et de la fréquence sur le diélectrique
Même si le générateur génère de l'électricité, l'instrument peut également fonctionner correctement.
condensateur à trois pôles rempli de gaz, dont la perte diélectrique et la capacité ne sont pas affectées par la température et l'humidité ambiantes,assurer la cohérence de la précision de l'instrument après une longue période d'utilisation.
Cela garantit que la précision de l'instrument reste constante après une longue période d'utilisation.
L'instrument est équipé d'un grand écran (320 × 240) avec affichage tactile, et de la technologie numérique interne, toutes les mesures automatiques intelligentes, et de plusieurs modes de mesure.
(320 × 240) écran tactile, menu complet en chinois, chaque étape est accompagnée d'une alerte en chinois, les résultats des essais peuvent être imprimés.
L'opérateur n'a pas besoin d'une formation professionnelle pour pouvoir l'utiliser habilement.

Caractéristique

(1) La coupe d'huile adopte la structure à trois électrodes conforme à la norme nationale GB/T5654-20077/CEI 60247, avec un espacement entre les pôles de 2 mm,qui peut éliminer l'influence de la capacité perdue et de la fuite de diarrhée sur les résultats des essais de perte diélectrique.
(2) L'instrument adopte un algorithme de chauffage par induction à moyenne fréquence et de contrôle de la température PID.chauffage uniforme, une vitesse rapide et un contrôle pratique, de sorte que la température soit strictement contrôlée dans la plage d'erreur de température prédéfinie.
(3) Le condensateur standard interne est un condensateur à trois électrodes rempli de gaz SF6, la perte diélectrique et la capacité du condensateur ne sont pas affectées par la température et l'humidité ambiantes,afin que la précision de l'instrument soit toujours garantie après une longue période d'utilisation.
(4) L'alimentation d'essai en courant alternatif adopte la méthode de conversion AC-DC-AC, évitant ainsi efficacement l'influence des fluctuations de tension et de fréquence sur la précision des essais diélectriques,même si le générateur produit de l'électricité, l'instrument peut également fonctionner correctement.
(5) Fonction de protection parfaite. Lorsqu'il y a un court-circuit de surtension, de surcourant, de haute tension, l'instrument peut rapidement couper la haute tension et émettre un message d'avertissement.Lorsque le capteur de température tombe en panne ou n'est pas branché, un message d'avertissement est émis.
Il y a un relais limitant la température dans le four de chauffage par induction à moyenne fréquence. Lorsque la température dépasse 120 degrés, le relais est libéré et le chauffage s'arrête.
(6) Paramètres d'essai faciles à régler: plage de réglage de la température 0­120°C, plage de réglage de la tension CA
500 ~ 2200 V, plage de réglage de tension en courant continu de 300 ~ 500 V.
(7) Utilisation d'un écran LCD grand écran, avec rétroéclairage, affichage clair.l'instrument peut effectuer l'essai automatiquement- Et enregistrer et imprimer automatiquement les résultats des tests.
(8) L'horloge en temps réel, la date et l'heure de l'essai peuvent être enregistrées, affichées et imprimées avec les résultats de l'essai.
(9) Fonction d'étalonnage de l'électrode vide.Mesurer la capacité électrique et le facteur de perte diélectrique de la coupe d'électrode vide pour juger de l'état de nettoyage et d'assemblage de la coupe d'électrode videLes données d'étalonnage sont automatiquement enregistrées pour faciliter le calcul précis de la capacité relative et de la résistivité en courant continu.

Paramètres techniques

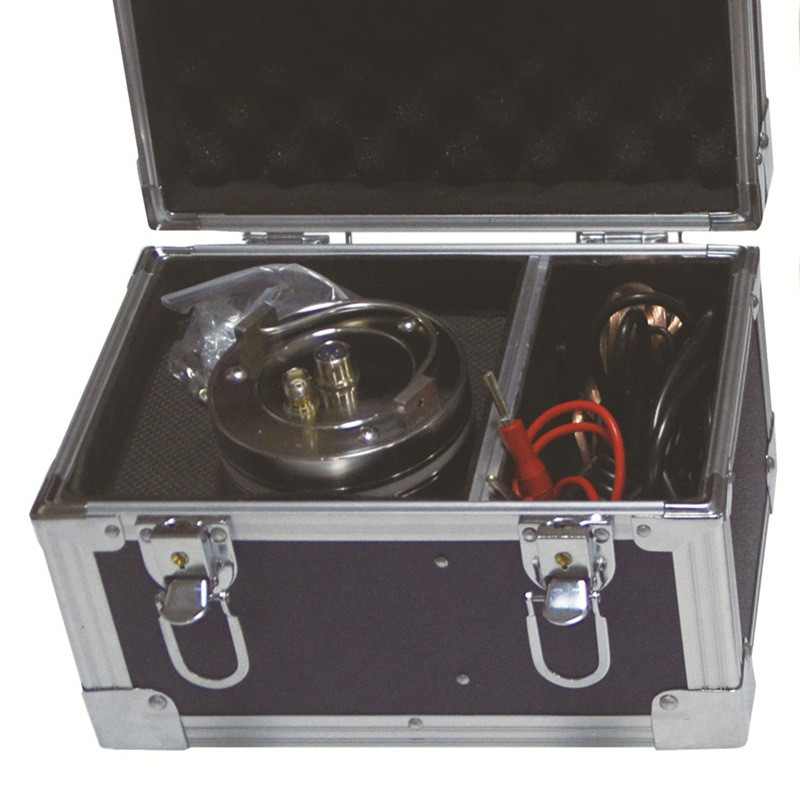

he principaux paramètres techniques de la cuve à huile

(1) Distance entre haute et basse pression 2 mm
(2) Capacité électrique de la tasse vide 60 ± 2PF
(3) La tension d'essai maximale de fréquence industrielle est de 2000 V
(4) Perte diélectrique tgδ< 1×10-4 dans une coupe vide
(5) Capacité liquide d'environ 40 ml
(6) Matériau des électrodes en acier inoxydable
(7) Volume 70 mm ((D) × 120 mm ((H)
