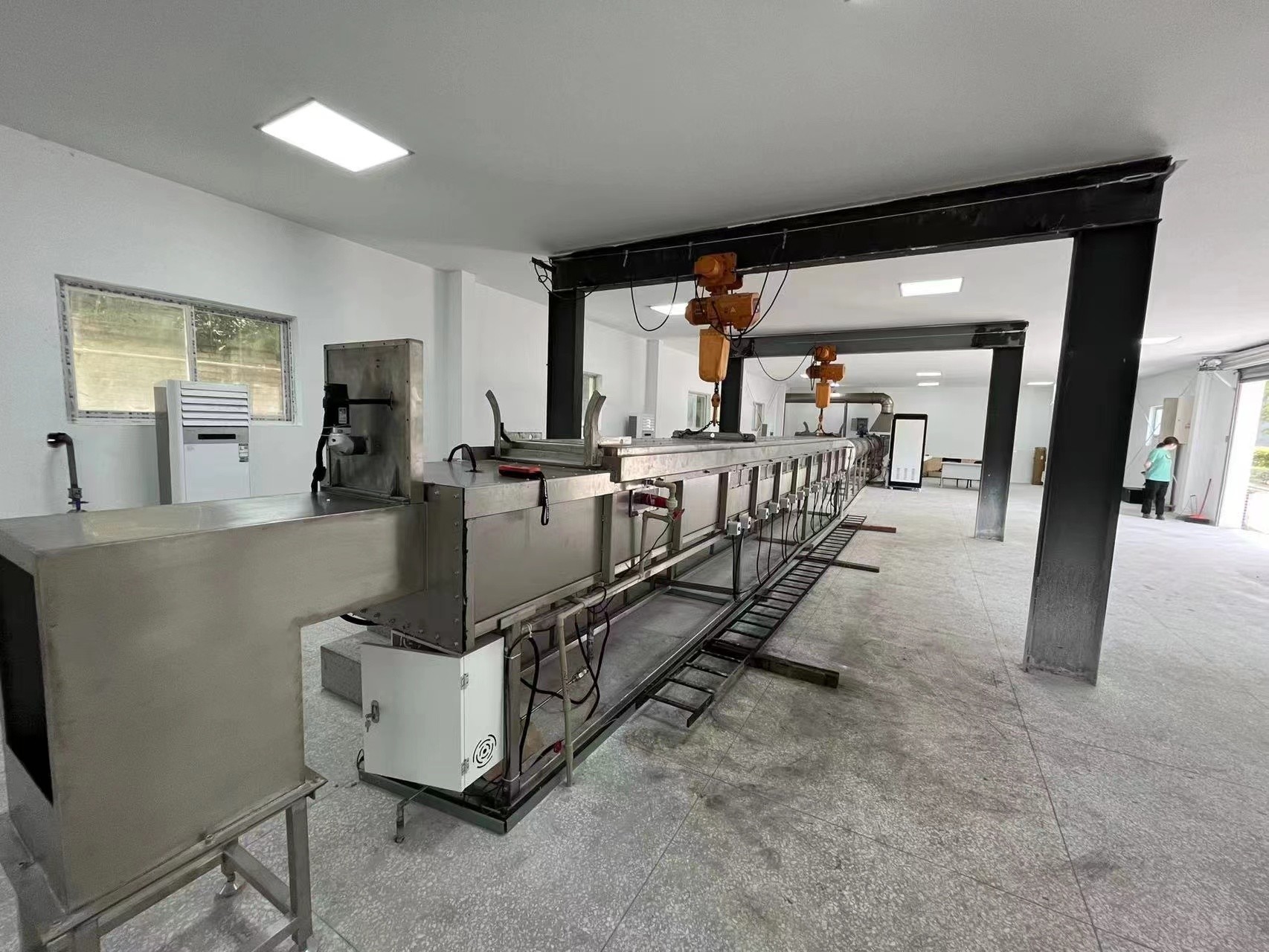

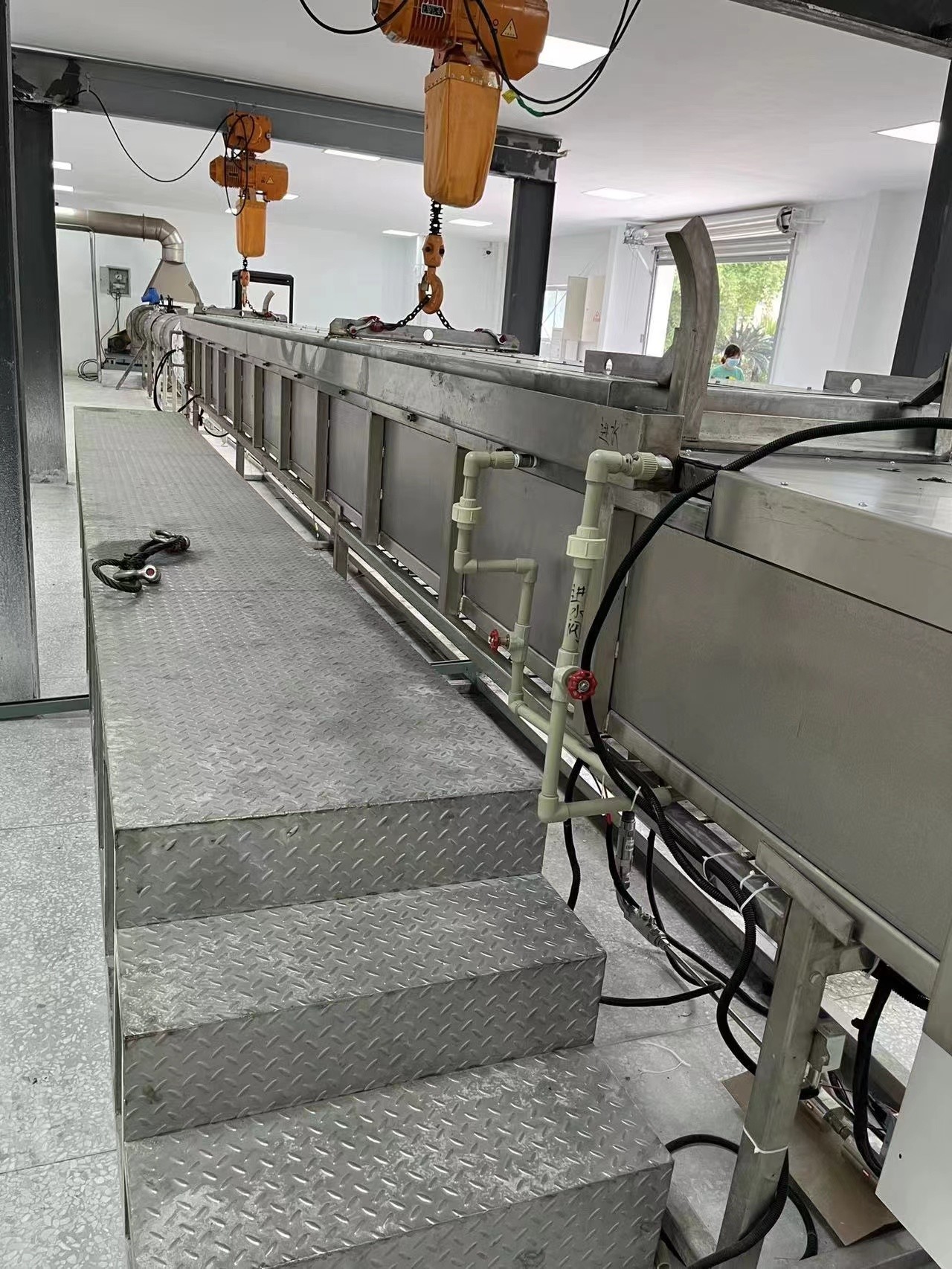

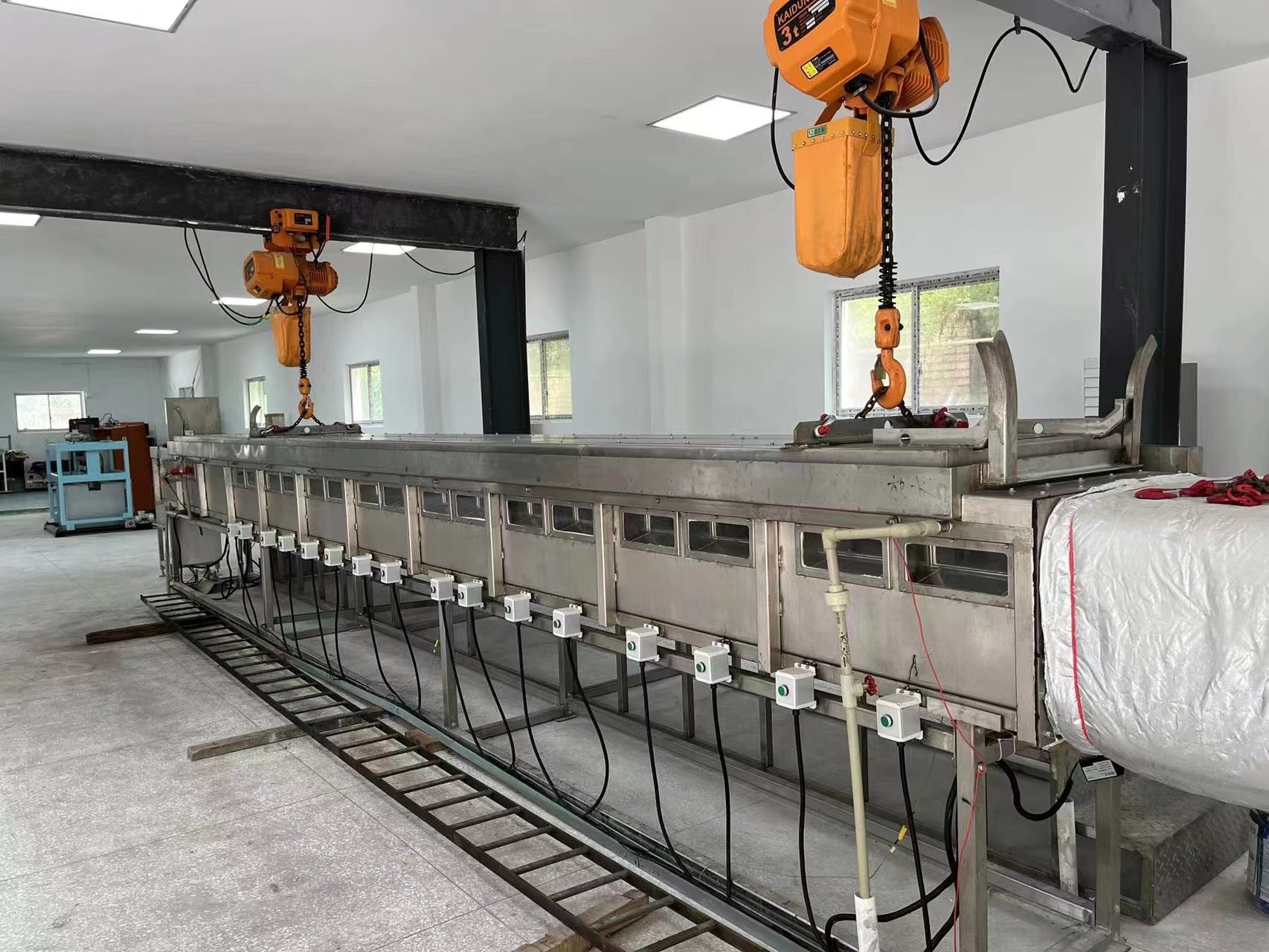

Chambre de four de tunnel d'ASTM E84 Steiner pour la combustion extérieure des matériaux de construction

ASTM E84 Chambre de four en tunnel Steiner pour la combustion de surface Caractéristiques des matériaux de construction

Conception faisant référence aux normes ci-dessous

ASTM E84: Méthode d'essai standard pour les caractéristiques de combustion de surface des matériaux de construction

Proposition de conception de la chambre du four du tunnel Steiner

2.1 Résumé

Cette solutionChambre de fourneau du tunnel Steiner est basé sur l'intégration de l'instrumentation et de l'électricité et utilise le système de commande multifonctionnel avancé d'OMRON pour combiner la séquence d'allumage, la sécurité de la combustion, l'interverrouillage électrique,régulation automatique de la température, réglage manuel, alarme de surveillance, et l'acquisition de données / communication en un.Le système de contrôle de la température et de la pression du four utilise le système de contrôle composé du contrôleur OMRON + le logiciel Advantech + Visual Basic pour le contrôle automatique et la surveillance en ligneL'ordinateur supérieur de la station d'exploitation Advantech fonctionne et surveille les paramètres de processus nécessaires du four. Dans le même temps, selon les exigences des normes UL910 / NFPA262, une salle d'essai de combustion dédiée peut être mise en place pour les essais de combustion,Cette salle d'essai de combustion isole efficacement le four de tunnel horizontal Steiner"Installez l'extrémité de mesure de la densité de fumée dans une pièce sombre,Évitez les interférences de la lumière extérieure;Zone d'essai de combustion,adoptez une méthode de conception indépendante,conformément aux exigences de la norme,devrait fournir un libre flux d'airPar conséquent, pendant toute la durée de l'essai, maintenir la pièce sous une pression d'air contrôlée de 0 à 12 Pa (volume d'eau de 0 à 0,05 pouce) supérieure à la pression de l'air environnant.3 °C à 26 °C0,7 °C (65 °F-80 °F) et une humidité relative de 45 à 60%.

2.1.1 Conditions de conception

Type de four: four à tunnel horizontal Steiner

Les dimensions principales du four: 7620 mm * 451 mm * 305 mm

Nombre de couvercles de four: four à tunnel horizontal Steiner: 1 couvercle de four

Température de fonctionnement du four: jusqu'à 600 °C (température des gaz de combustion)

- Carburant: méthane d'une pureté d'au moins 95%

La valeur calorifique du carburant est de 3500 btu/lb

La pression du carburant est de 0,4-0,5 MPa.

Modèle de brûleur: brûleur double en forme de U de 3/4 pouces

La température d'échappement du tuyau de combustion: < 250 °C, généralement la température des gaz de combustion est réglée à 200 °C.

Métode d'essai de l'objet soumis à l'essai: élévation horizontale du plafond du four à composants horizontaux

Conditions de conception 15 KVA, 380 V/220 V, 3 phases.

2.1.2 Paramètres structurels

1. Structure du four: brique réfractaire + plaque en acier inoxydable SUS304
2. ¢ Structure du fond du four: brique réfractaire 229 mm x 114,5 mm x 64 mm
3. Type et quantité de brûleur: 1 brûleur double en forme de U de 13 / 4 pouces.
4. Métode d'échappement de fumée: échappement de fumée mécanique + mélange d'air froid sur la paroi arrière
5. Méthode d'ouverture de la porte du four: élévation horizontale du plafond par élévation du four (construit par le client)
6. Diagramme du four

2.1.4 Objectif:

La chambre du four du tunnel Steiner est upour l'essai ASTM E84 des matériaux de construction.

2.1.5 Principes de conception

Adopter les principes de technologie de pointe, de fiabilité, de sécurité et de rationalité économique

2.2 Structure du four

2.2.1 Coquille de four

La structure en acier du four est composée d'un tube carré / d'une extrémité de tube rectangulaire, d'une plaque d'acier verticale latérale et d'un corps de four.qui peut être utilisé sans déformation pendant une longue période.

Plaque d'acier de la carrosserie du four:SUS304,δ=3 mm

Cadre du four:Q235-A,tube carré/tube rectangulaire

Barres transversales du four:Q235-A,tube carré/tube rectangulaire

Fenêtre:Combinaison double couche de verre au quartz et de verre trempé,δ=3mm,70mm±6mm×280mm±38mm

L'obturateur offre une hauteur d'ouverture de 74 à 78 mm par rapport au niveau du sol de la chambre.

Le brûleur est situé à 1372±10 mm de l'entrée d'air. Le port de vitesse d'air est à 381±5 mm de l'entrée d'air.

les emplacements des thermocouples

1. Un thermocouple de 18 AWG est situé à 7000±10 mm du port du brûleur (exposé à l'air);
2. Un thermocouple de 18 AWG est situé à 3960±10 mm du port du brûleur ((incorporé sous le sol);

Un thermocouple de 18 awg est situé à 7090±10 mm du port du brûleur (encastré sous le sol).

Les rebords sont fabriqués en acier Q235-A, avec un dispositif refroidi à l'eau.

2.2.2Matériaux résistants au four

La maçonnerie du four d'essai est constituée de briques réfractaires,Dans le même temps, afin de fournir la turbulence d'air requise pendant le processus de combustion, obtenu en plaçant six 229 mm de long x 114.5 mm de large x 64 mm d'épaisseur briques réfractaires résistantes à la chaleur ((Longue ligne verticale du mur et 114Selon la ligne centrale mesurée du brûleur à la ligne centrale de la brique réfractaire, les briques réfractaires près de la fenêtre (sans obstruer les fenêtres) 1,98 m± 152 mm,3.96m±152mm et 5.79±152mm, la distance d'un autre côté est de 1.37m±152mm,2.90m±152 mm et 4.88m±152 mm.

Résistance à la température la plus élevée: 1427°C (2600°F)

Densité en vrac: 0,77±0,046 g/cm3

Conductivité thermique à température moyenne:

260°C ((500°F) 0,23 W/m·°C

538°C ((1000°F) 0,27 W/m·°C

815°C (~1500°F) 0,32 W/m·°C

1093°C ((1500°F) 0,37 W/m·°C

2.2.3Porte du four et mécanisme de pressage

Opération Porte du four au-dessus du corps du four, comme dispositif d'étanchéité du corps du four. Composée d'isolants métalliques et inorganiques.Matériau isolant inorganique de 51 mm ± 6 mm d'épaisseur

La porte horizontale du four est soudée par section d'acier, utilisez la méthode de levage vertical auto-poids pour compacter, pour observer l'état du four,fenêtres d'observation installées des deux côtés du mur du four, pour obtenir un joint efficace, un joint à eau efficace agit comme joint entre la porte du four et le corps du four,L'utilisation de l'eau du robinet comme source d'eau circulante peut non seulement fournir un joint pour l'inspection de la qualité du corps du four et de la porte du four, mais aussi éliminer la chaleur pendant l'essai de combustion et protéger efficacement le corps du four.

Le labo devrait fournir la grue pour soulever le couvercle.

température d'utilisation effective maximale jusqu'à 1050°C;

Densité: 335 ± 5 kg/m3;

Conductivité thermique: 0,085 W/mK@400 °C

La taille de l'appareil doit être comprise entre 2 mm et 5 mm.
