IEC 60247 Testeur des pertes diélectriques et de résistance des huiles d'isolation

Introduction au projetTesteur de résistance et de perte diélectrique d'huile d'isolation

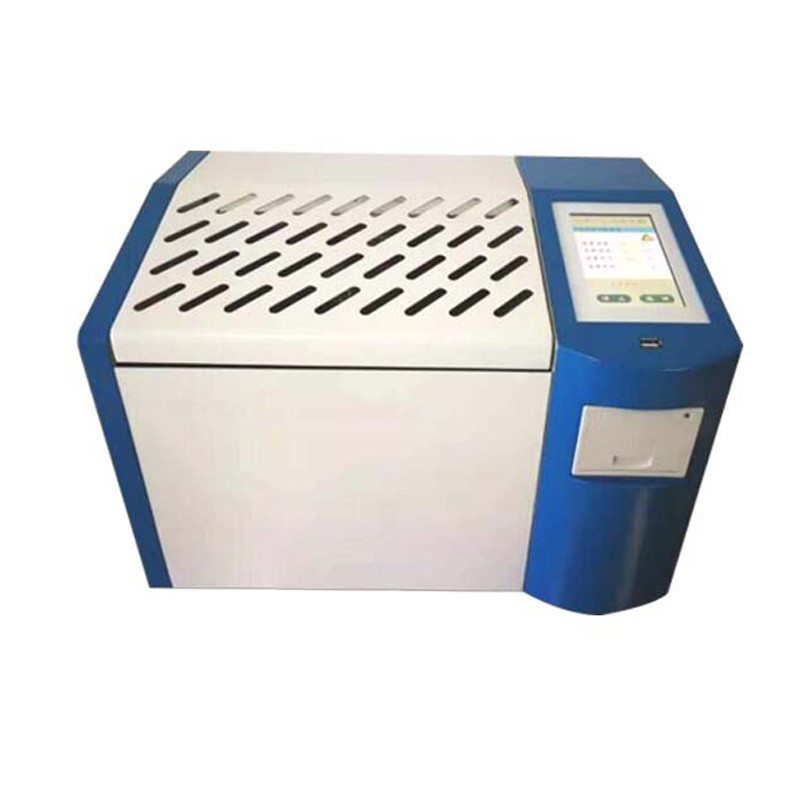

The automatic oil dielectric loss and volume resistivity tester conforms to GB/T5654 standard and is used to determine the dielectric loss factor and volume resistivity of insulating materials that are liquid at the test temperature.
Il est utilisé pour déterminer le facteur de perte diélectrique et la résistivité volumique des matériaux isolants sous forme liquide à température d'essai, y compris les liquides isolants tels que les transformateurs,câbles et autres équipements électriques. Peut être largement utilisé dans
L'énergie électrique, le pétrole, l'industrie chimique, l'inspection des produits de base et la recherche scientifique et autres départements.

Caractéristique

1, en utilisant le chauffage par induction à moyenne fréquence, le chauffage à température ambiante pour régler la température (90 °C)
Et la mesure automatique de la température constante seulement 15 minutes
2, Mesurer les pertes diélectriques d'huile et la résistivité volumique en même temps ou choisir l'un
3, adoptez grand écran LCD, il suffit de suivre le menu chinois
Prompte, entrez la commande, l'instrument peut fonctionner automatiquement
4, avec fonction de communication, peut configurer l'ordinateur pour la surveillance en temps réel.
Observation dynamique de la valeur des pertes diélectriques d'huile avec des changements de température de l'huile et représentée sous forme de graphique
5, Affichage automatique des résultats de mesure et impression et stockage des données
6, avec protection contre la surtension, le sur courant, le court-circuit et la haute tension
indique, a également la fonction d'alarme rapide

Paramètres techniques

Voltage de mesure de la résistivité volumétrique: DC500V±10%
- Plage de résistivité de volume: 2,5 × 10 6 × 2 × 10 13Ω.m
- Précision: supérieure à ± 10%
- Plage de mesure de la résistance: 2M2TΩ
- Plage de mesure de la dissipation: 0,00001
- Résolution de la valeur des pertes diélectriques: 0.00001
- Plage de mesure de la capacité: 10,0 pF 200,0 pF
- Résolution de la capacité: 0,01 pF
- Capacité de la tasse vide: 60 ± 5 pF
- précision de mesure de la valeur de dissipation: ± (1% de valeur de lecture + 0,02%)
- précision de mesure de la valeur de la capacité: ± (1% de valeur de lecture + 1 pF)
- alimentation en courant de travail: 220 V AC ± 10%, 50 Hz
- Plage de température de mesure et de contrôle: température ambiante ~ 119,9 °C
- Stabilité de la température de mesure et de contrôle: ± 0.5
- Humidité relative: ≤ 85%
- Voltage de mesure de dissipation: 1,5 kV, 2,0 kV, 2,5 kV (conventionnel)
(2,0 kV) (connexion positive) - Température ambiante: -5°C à 50°C
- Dimension: 480 mm × 400 mm × 420 mm
- Poids: 25,7 kg
