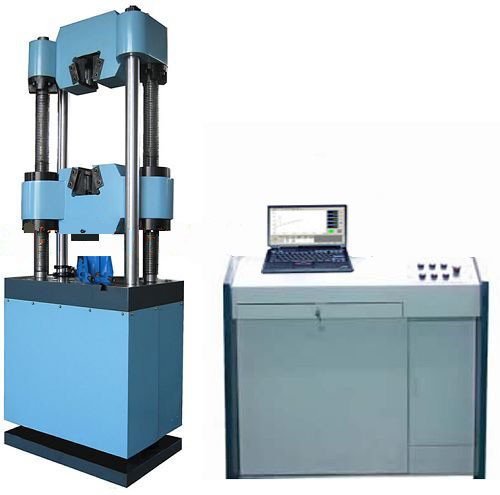

Servo hydraulique de machine d'essai de résistance à la traction de 1000 KN électro pour des métaux

Testeur de résistance à la traction Servo électro-hydraulique 1000 KN

Application du projet
Cette machine peut être de différents métaux, non métalliques et composites matériaux mécanique de performance de test et d'analyse, il est largement utilisé dans l'aérospatiale, la pétrochimie, la fabrication de machines,fabrication automobile, du fil et du câble, des fibres textiles, du plastique, du caoutchouc, des matériaux de construction céramiques, des denrées alimentaires, des emballages pharmaceutiques, des matériaux métalliques, de la construction et d'autres industries,ainsi que les établissements d'enseignement supérieur, les instituts de recherche scientifique, la supervision technique, les stations d'inspection de la qualité et autres services.module de traction, résistance sans contrainte, module d'élasticité, etc.

Principe
En introduisant la technologie de la production de shimadzu sous la bouteille d'huile du type hôte,configurer l'unité de puissance de la pompe à huile d'importation et la vanne servo, les sources d'huile de servo électro-hydraulique et la source d'huile de serrage à faible bruit indépendante. amplificateur d'instrumentation numérique contrôlé par programme à l'intérieur d'un ordinateur, un modèle de contrôle de réglage intelligent du système expert qui peut réaliser divers modes de contrôle en boucle fermée,matériaux métalliques complets, des matériaux non métalliques, test de traction, de compression, de flexion et de cisaillement.Les tests de traction des matériaux métalliques conformément à la norme GB228 peuvent être effectués selon les exigences du traitement des données et des résultats des essais de fonctionnement du réseau.

Caractéristique
1 Contrôle automatique, mesure, acquisition et traitement des données, dessin et impression de courbe d'essai (pouvant être agrandie ou réduite localement) et rapport d'essai.étalonnage automatique, zéro automatique; 3, la force d'essai, la déformation, le déplacement et la régulation de la vitesse, l'erreur de commande est meilleure que la valeur définie de + / - 1%; 4, régulation de vitesse sans pas,contrôler la vitesse et la façon de contrôler peut être arbitraire transition en douceur dans le processus d'essai et de maintenir 5, le stockage des données et le zoom de la courbe, dans le processus de test peut être arbitraire montre différentes courbe de test 6, dans le processus de programme à exécuter automatiquement, peut à tout moment dans le contrôle manuel,régler manuellement le mode de commande et régler la vitesse; 7, fonction de protection automatique contre les surcharges de force d'essai, sa plage de protection peut être réglée arbitrairement, par exemple réglée à 5% ou 10% de la force d'essai maximale, etc. 8, réseau informatique,Les résultats obtenus en laboratoire peuvent être gérés..

Avantages

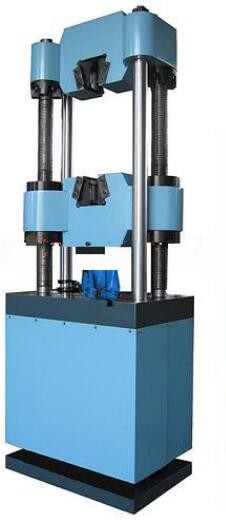

1. L'hôte adopte une structure de cylindre d'huile, centre de gravité bas, la machine a une structure compacte et stable;
2. Adopte le serrage automatique hydraulique, le serrage de spécimen, pas facile à glisser, et réduire l'intensité du travail;
3. le capteur de pression d'huile, haute précision, performances stables;
4- importations italiennes d'unités de pompes à huile, faible bruit et aucune incidence sur la stabilité de l'huile;
5. Le joint hydraulique avec structure de double joint, empêche efficacement la fuite d'huile, fuite d'huile;
6. Configurez la protection de la plaque de mâchoire, empêchez efficacement les rayures de la pale mâchoire.

Paramètres techniques

• La force d'essai maximale est de 300 kN / 500-600 kN / 1000 kN.
• Mesure de l'atténuation des multiples d'amplification de la force d'essai: 1, 2, 5, 10, quatre vitesses.
• Mesure de la déformation multiples d'amplification d'atténuation: 1, 2, 5, 10, quatre vitesses.
• Le plus grand espace de la mâchoire tendue: 600 mm;
• Un diamètre de serrage de spécimen plat: 0-15 mm / 0 à 30 mm / 0 à 40 mm.
• Diamètre de serrage du spécimen circulaire (mm): 10-13 - Φ Φ 32 / Φ Φ 40 / Φ 13 - Φ 60. Diamètre de serrage du spécimen rond de l'épaule (mm): 13 Φ Φ 18 / Φ 13 Φ 18 Φ 24 / Φ 13 Φ 18 Φ 24.
• avec des spécifications d'échantillons ronds de fil: M16 / M16 / m2-m24;
• Distance de l'espace comprimé: 0-450 - mm / 0-450 - mm / 0-500 - mm. Puissance du moteur: 2 kw; hauteur de l'hôte: 2005 mm / 2005 mm / 2205 mm; poids: 2500 kg / 2500 kg / 3500 kg.

Configuration standard
1. un hôte
2. a) la source d'huile hydraulique (pompes à huile haute pression importées du Japon);
3. l'entreprise dispose de sa propre carte de contrôle zoom intégrée;
4. ordinateur de marque, une imprimante à jet d'encre A4 couleur pour chacune;
5.un capteur de pression d'huile de haute précision;
6- un dispositif de commande par micro-ordinateur et un logiciel de traitement (logiciel d'essai de traction, de compression, de flexion);
7- pompe à huile italienne importée;
8. un dispositif hydraulique de serrage à traction, b) un dispositif de pliage, c) un dispositif de compression, d) ensemble selon les besoins de l'utilisateur.

C'est quoi une machine à traction?
Les machines d'essai de traction, également connues sous le nom de machines d'essai de tension, sont des machines d'essai universelles spécialement configurées pour évaluer la résistance à la traction des échantillons.Nos testeurs de traction mesureront des caractéristiques telles que la résistance à la traction ultime, résistance de rendement, allongement et modulus.
