Machine d'essai de la chaise pivotante
Application du projet
Cet essai s'applique à tous les types de chaises à siège pivotant.
Objectif de l'essai: Cette machine est conçue pour évaluer la capacité d'une chaise à résister aux contraintes et à l'usure causées par des rotations répétées.
Les spécifications
Conformément à la norme d'essai: BIFMA X5.1-2002, test no 9
1Applicabilité: Cet essai s'applique à tous les types de chaises à siège pivotant.
Objectif de l'essai: cette machine est conçue pour évaluer la capacité d'une chaise à résister aux contraintes et à l'usure causées par des rotations répétées.
Mécanisme de la machine
| Poids de chargement |
102 kg (225 lb) réglable |
| Taux de cycle |
5 ~ 15 rotations par minute |
| Axe d'essai de rotation |
± 360° |
| Cycle d'essai |
120Des milliers de fois. |
| Compteur |
999,999 |
| Poids de chargement |
réglable |
| Module de commande |
PLC et écran tactile LCD |
| Le pouvoir |
1 ̊ AC 220V 50 Hz 5A |
Les normes
La norme DIN 4551, la norme EN 1728, la norme EN 1335, la norme NEN 1812, et la norme BIFMA X5 sont remplies.1Je vous en prie, BIFMA X5.4, BSI/BS 5459, EN 581-2
Références - Je ne sais pas. Le BIFMA Le montant de l'aide est fixé à: À pivoter Le test
Étape d'essai de la chaise
- Le siège doit être fixé sur une plate-forme, soit le siège soit la plate-forme doivent être retenus de la rotation.
- Si le siège est réglable, réglez-le à la position maximale du siège.
- Une charge de 122 kg (270 lb) doit être placée sur le siège de manière à ce que le centre de gravité de la charge soit situé de 51 à 64 mm (2 à 2,5 pouces) en avant de la ligne centrale de l'axe de rotation, comme indiqué à la figure 1.
- Le dispositif cyclique doit être réglé pour faire pivoter la plus petite des deux possibilités suivantes: la plage de rotation disponible ou 360 ° ± 10 °. Si la plage de rotation disponible est inférieure à 360 °,la rotation de la machine d'essai doit être réglée de manière à ce que le mécanisme pivotant touche les arrêts mais ne les annule pas.La rotation peut être bidirectionnelle ou unidirectionnelle.
- Pour les chaises qui tournent à 360 degrés, un cycle est une rotation complète. Pour les chaises qui tournent à moins de 360 degrés, un cycle tourne d'un arrêt à l'autre.
- Le siège ou la plate-forme doit tourner pendant 60 000 cycles à une vitesse comprise entre 5 et 15 rotations par minute.
- Si la hauteur du siège est réglable, régler la hauteur à sa position la plus basse.
- Pour toutes les chaises, poursuivre l'essai pendant 60 000 cycles supplémentaires pour un total de 120 000 cycles.

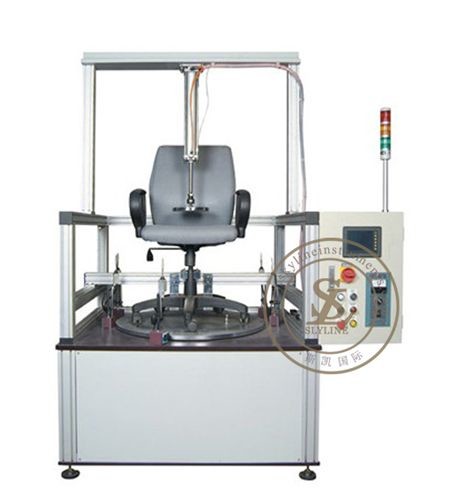

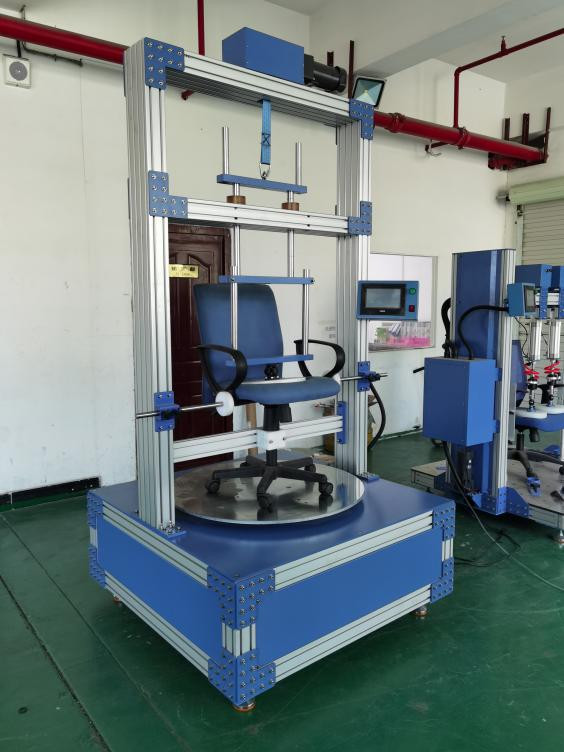

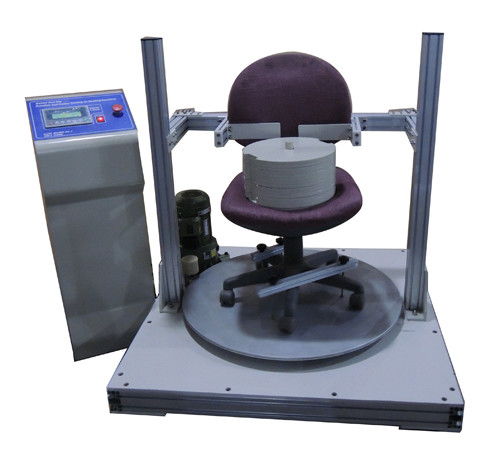

Image de test:
