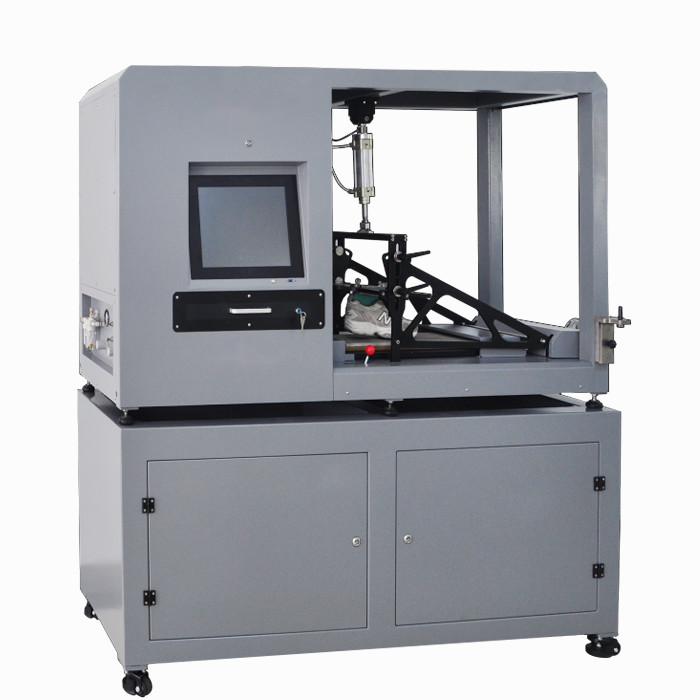

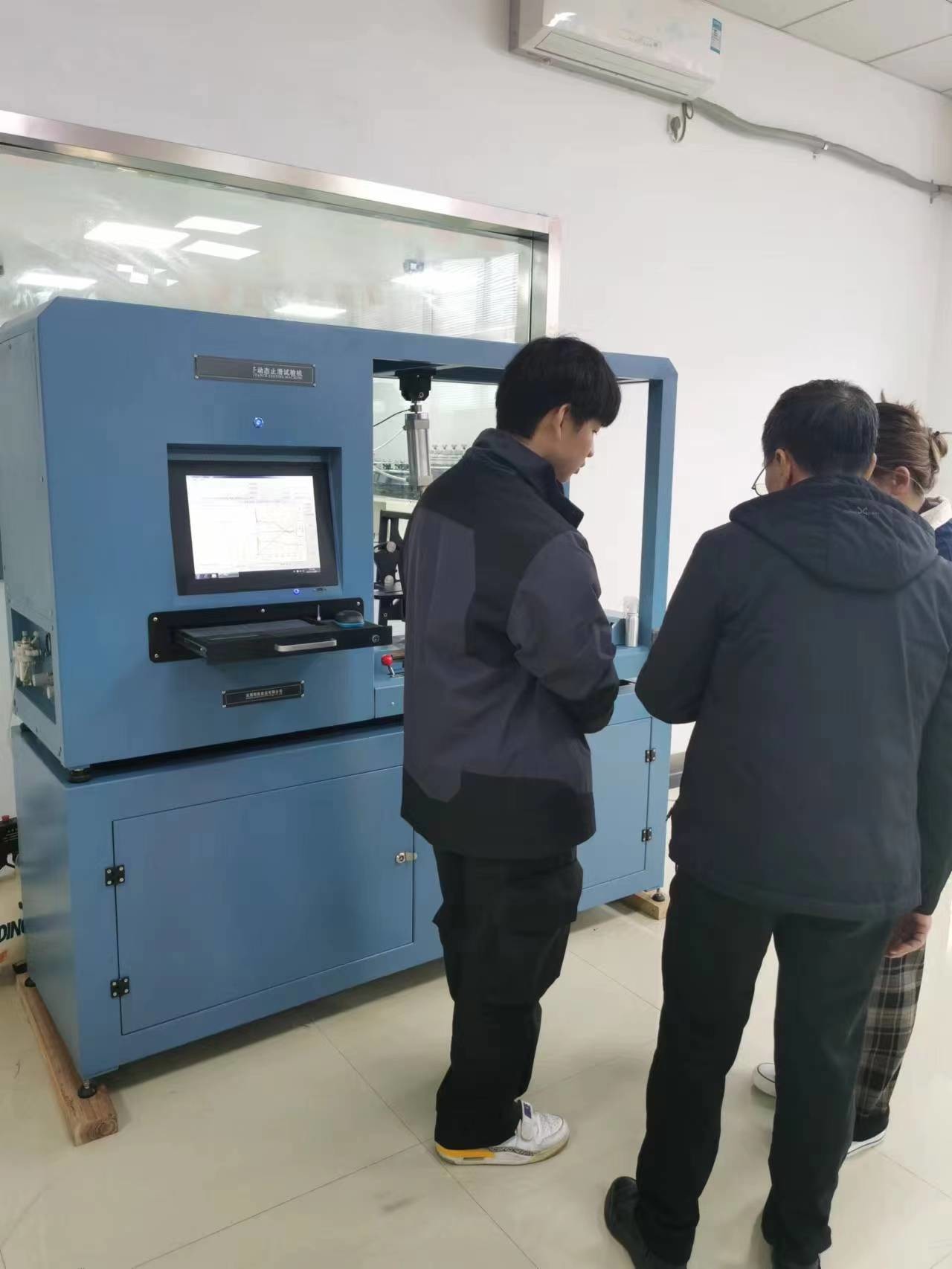

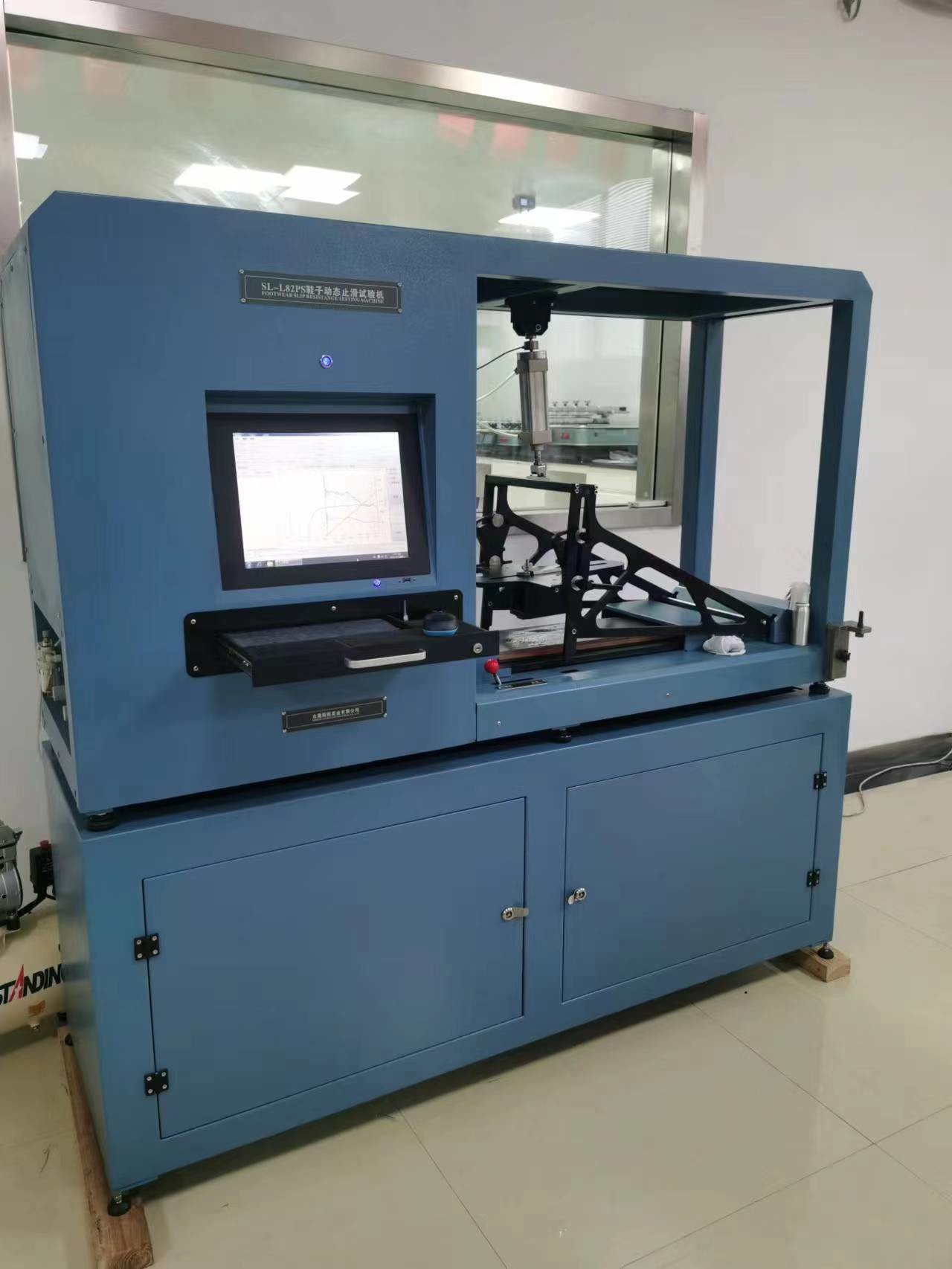

ISO 13287 Équipement d'essai de résistance au glissement dynamique des chaussures
Utilisations
Appliquer une charge prédéterminée par différents supports tels que le bois, le PVC, les carreaux de céramique ou spécifiés et définir des temps et des vitesses de frottement spécifiés, qui doivent mesurer le seul coefficient de frottement,et puis juger de la résistance au glissement des chaussures.
Les normes
Pour l'utilisation dans le traitement des produits chimiques, il est nécessaire de prévoir des mesures de sécurité appropriées.
Principe
Appliquer la charge spécifiée à travers différents supports (plaque d'acier inoxydable, carreaux de céramique ou spécifié).Pour mesurer le coefficient de frottement de la semelle afin de déterminer la résistance au glissement de la chaussure;
Projet d'essai
Éléments d'essai:Slip de talon vers l'avant
Le glissement de la partie avant vers l'arrière
Dérapage à l'avant
Exigences relatives à l'installation
1.Alimentation électrique: AC 220V 50Hz 1500W;
2.Environnement: 23 ± 2 °C, 50% ± 5%;
3- Opération: étage;
4Exigences en gaz: air comprimé
Le secteur privéples paramètres
| Pression verticale |
0 ‰ 1000N |
| Tensions horizontales |
0 ‰ 1000N |
| Vitesse d'essai |
(0 ~ 0,3 ± 0,03) m / s réglable |
| Traction active de la plaque |
0 ‰ 200 mm |
| Temps de contact statique |
0 ̊5s |
| Le dernier dispositif de fixation de la chaussure |
0 ¢ 30 |
| Capteur vertical |
1KN/1 pièces |
| Capteur horizontal |
1KN/1 pièces |
| Précision |
± 0,5% |
| Précision du réglage de la pression verticale |
± 1% |
| Temps de régulation de la pression verticale |
0 ~ valeur définie, moins de 0,2 seconde |
| Réducteur planétaire |
Ratio de réduction 1:15, en cours d' exécution faible son maniaque |
| table de travail |
600 * 320 mm (en acier inoxydable) |
| Moteur de commande |
Servo-moteur de marque 750 W |
| Système de pression |
contrôle de précision de la vanne proportionnelle, réglages informatiques, pression automatique |
| Étagère d'échantillonnage de chargement |
d'une épaisseur n'excédant pas 50 cm3 |
| Système de contrôle + logiciel |
Skyline a développé un système d'acquisition à grande vitesse et un logiciel de test spécial, intégré à l'ISO 13287, SATRM 144, ASTM F2913, GB/T3903.6 et à d'autres méthodes de test directement appelées |
| Bouteille de force d'application |
Cylindre SMC |
| Dispositifs de protection |
protection contre les fuites, protection contre les surcharges sous pression, protection contre les limites de déplacement du tampon d'air. |
| Indicateur d'angle du coin |
7 ° et 5 ° deux types |
| Air comprimé |
au moins 6 bar, avec dispositif de nettoyage de ponçage (pistolet pneumatique à pulvérisation) |
| Dimension |
192*81*175 L*W*H cm |
| Le poids |
600 kg |
Accessoires de série
| Les chaussures durent plus longtemps. |
1 paire |
| Plateau de chargement rapide pour les supports pliables |
1 pièces |
| 5/7°Gamme d'angle de la cloison |
2 pièces |
| Blocs en caoutchouc de la norme ISO 13287 (pour les carreaux et l'étalonnage des instruments) |
1 pièces |
| Blocs de ponçage à seule pièce |
1 pièces |
| Dispositif de soufflage de ponçage (pistolet à pulvérisation pneumatique) |
1 pièces |
| Blocs de ponçage à seule pièce |
1 pièces |
| Papyrus de ponçage au carbure de silicium P400 |
1 paquet (50 feuilles) |
| Les carreaux similaires de la norme ISO 13287 (médias de pavage standard SRA) |
1 série |
| Plaque d'essai ISO 13287 en acier inoxydable (sous-produit de revêtement de sol de la norme SRB) |
1 pièces |
| Carreaux de céramique standard ((domestique, SATRA TM 144, ASTM F2913) |
1 pièces |
| Interface en marbre |
1 pièces |
| Interface des planchers en bois |
1 pièces |
| SATRA TM 144, chaussures ASTM F2913 avec blocs d'angle d'installation avec peaux |
1 pièces |
| Sulfate de sodium dodecyl (essai de préparation des carreaux SRA pour les surfaces glissantes de la route) |
2 bouteilles |
| Solution aqueuse de glycérine standard, glycérine ordinaire 2 bouteilles (épreuve de préparation de la surface de route glissante sur plaque d'acier inoxydable SRB) |
1 bouteille |
| Importation d'adhésif fort (adhésion forte, déchirure et découverte de la colle n'adhère pas à l'adhésif standard, semelles, peaux et autres essais) |
1 rouleau |
Accessoires facultatifs
1.ISO 13287 faux pied mécanique 1 ensemble (4 / ensemble, pour les chaussures jusqu'à 250 taille de chaussure d'installation);
2. viscomètre rotatif (modulation standard de la glycérine);
3.Testeur de rugosité 1 (détection des carreaux, rugosité des plaques en acier inoxydable);
4.Un compresseur d'air silencieux;
