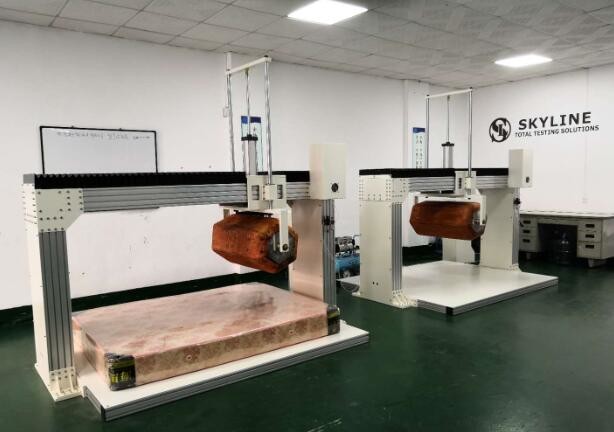

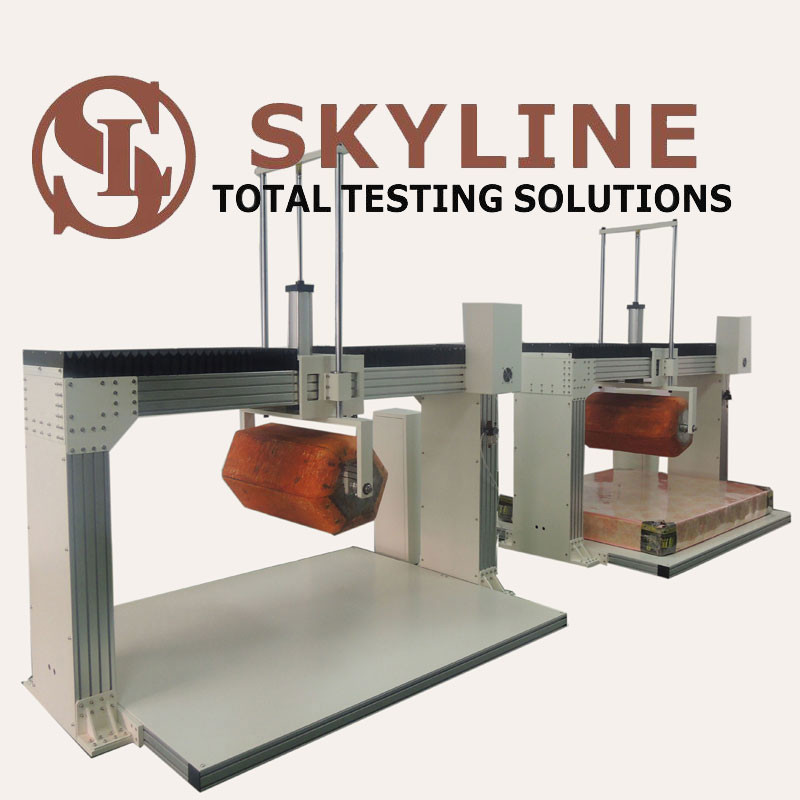

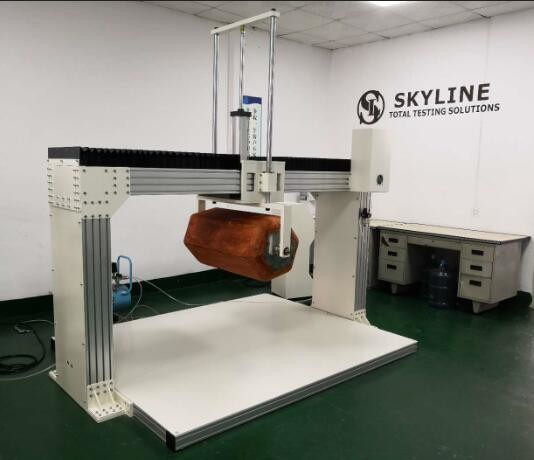

Servo moteur machine à tester le rouleau de matelas à ressort PLC contrôlée
Informations sur le produit de la machine d'essai de matelas
Pour déterminer la durabilité de tout type de matelas et d'unité de ressort (indépendamment Les résultats de l'analyse de l'efficacité des matériaux sont comparés à ceux de l'analyse de l'efficacité des matières premières.
Le testeur de durabilité du matelas de type Rollator détermine la qualité du support du matelas et de l'unité de ressort en boîte après des chocs répétés et des mouvements cycliques appliqués sur la surface,Utiliser le cylindre ou l'hexagone pour simuler le corps humain en roulant continuellement sur le matelas.
Paramètres techniques de la machine d'essai des matelas

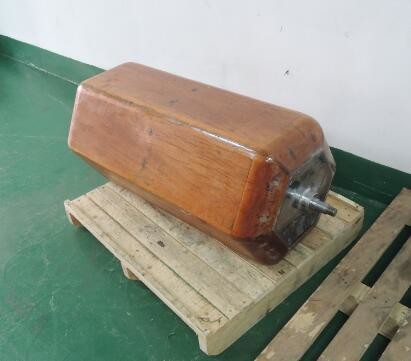

| Baril en bois hexagonal (ASTM F1566) |
109 kg, longueur 36 ± 3 in ((915 ± 75 mm) |
| Taille maximale du matelas |
2.2m × 2,5m |
| Vitesse d'essai |
Le système de freinage doit être équipé d'un système de freinage. |
| Méthode de contrôle |
Écran tactile PLC+ |
| Dimension |
Pour les véhicules à moteur électrique |
| Le pouvoir |
AC220V±10%, 50/60Hz, une seule phase |
| Accès à l'appareil |
Un baril hexagonal |
| Selon le matelas différent pour régler la course de roulement (régler la position de l'interrupteur limite) |
| Faible coefficient de frottement de guidage, assurer le plein poids du tambour sur le matelas. |
| L'écran LCD à écran tactile offre un contrôle et un réglage faciles |
Normes d'essai de la machine d'essai des matelas
Pour les appareils à commande numérique
Caractéristiques de la machine d'essai de matelas

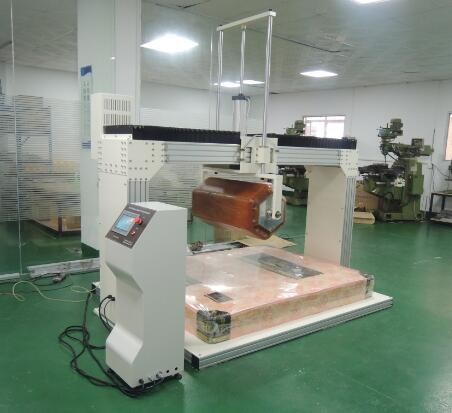

Contrôleur PLC avec grand panneau tactile coloré
Moteur: servo-moteur, régulation de la force précise
La procédure d'essai peut être programmée sur le panneau
Arrête automatiquement après la fin des cycles prédéfinis
Boutons d'arrêt d'urgence
Protection contre les limites de déplacement
Le rouleau en bois touche doucement la surface du matelas.
La machine d'essai du matelas est utilisée pour
Matraces à ressorts
Matraces à ressorts intérieurs
Matraque en polyuréthane
Procédure d'essaide la machine d'essai de matelas
1 Déterminer le niveau de fermeté et la hauteur du spécimen
conformément à l'article 6.7.
2 Les essais de durabilité doivent être effectués au centre du
le matelas (mesuré de la tête aux pieds) à travers le matelas
surface d'un côté à un autre.
3 Un dispositif de retenue peut être utilisé en dehors du rouleau
pour empêcher le matelas de bouger.
4 La course maximale du rouleau est la largeur de
le matelas, moins la largeur d'un côté plat du rouleau.
5 La course minimale ne doit pas être inférieure à 70% de
la largeur du matelas, ou 965 mm (38 pouces), selon la plus petite des deux valeurs.
6 Position de départ du rouleau, mesurée à partir du centre
la ligne du rouleau est égale à la moitié de la largeur du rouleau par rapport au côté du matelas, la face plate du rouleau reposant sur la surface du matelas.
7 La course est déterminée par un passage à travers la zone d'essai
et un cycle déterminé par deux coups ou deux passes.
8 Le matelas doit rester dans la même position
Si l'essai est interrompu pendant une période
plus de 30 min, le rouleau doit être soulevé de l'ensemble et
retourné à la position de départ initiale pour la reprise des essais.
9 L'essai doit être poursuivi pour un total de 100 000
les cycles.
Laisser le prélèvement récupérer pendant 60 à 65 min.
Rapport Indiquer les informations suivantes:
1 Toute diminution ou augmentation de la hauteur,
2 Toute modification de l'indice de fermeté, et
3 Tout dommage ou observation structurelle.
