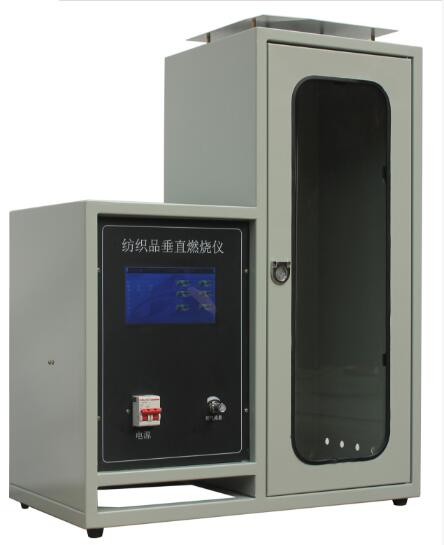

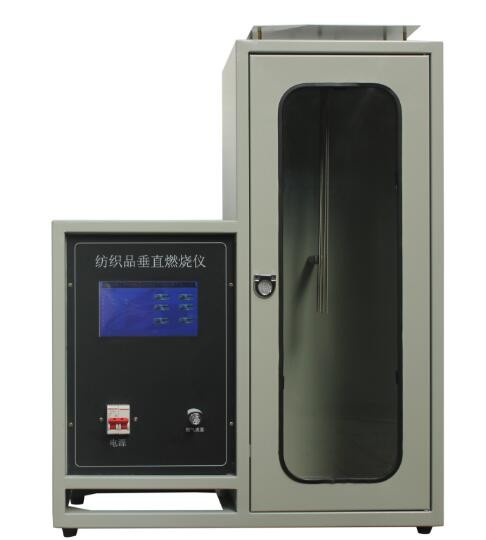

Équipement d'essai textile contrôle à écran tactile brûleur textile vertical

Commande à écran tactile brûleur vertical textile

Application du projet

L'équipement est adapté à tous les types de tissus et de leurs produits tels que les filets de sécurité, les vêtements de protection, les ceintures de sécurité, etc.,et s'applique enfin à la méthode d'essai pour la résistance à la combustion du côté vertical du textile telle que spécifiée dans GB5455-2014.

Paramètres techniques

1. Affichage / contrôle à écran tactile
2L'appareil est divisé en deux parties: la partie de commande et la boîte de combustion, dont la taille est de 330*330*765 mm.
3La partie avant de la boîte de combustion est une porte d'observation en verre trempé.
4Le haut de la boîte est réparti uniformément avec 16 trous d'échappement, dont le diamètre intérieur est de 12,5 mm; il y a 6 trous d'échappement des deux côtés de la boîte de combustion, dont le diamètre intérieur est de 12,5 mm.
5Le haut de la boîte est attaché au haut
6Le haut de la boîte est équipé d'un support et le fond du clip du modèle est situé à 17 mm au-dessus du point le plus élevé de la buse d'allumage.
7Le diamètre intérieur de la buse d'allumage est de 11 mm et la tête et la ligne verticale sont à un angle de 25°.
8Source de gaz: propane de qualité industrielle, butane ou gaz mixte propane/butane, avec un gaz méthane d'une pureté d'au moins 97% lorsque l'échantillon est prétraité conformément au paragraphe 7.3
9Taille de l'échantillon: 300*89 mm, cinq échantillons horizontaux et verticaux
10Température ambiante: -10 ° C ~ 30 ° C
11Voltage et puissance de l'alimentation: 220V ± 10% 50HZ Puissance inférieure à 100W
12Temps de flamme du brûleur Bunsen 0-99M99S, peut être réglé arbitrairement, précision ± 0,01s
13. Yu Yan, le temps de postglow: le plus long 0-99M99S
14. hauteur de flamme bleue de brûleur Bunsen: 15mm-175mm peut être réglée librement, avec échelle de hauteur de flamme
15. Bunsen brûleur auto-allumage, chronométrage automatique, le temps d'allumage peut être réglé arbitrairement (peut être préréglé)
16. Paramètres liés à l'écran tactile:
a. Taille: 7 pouces Taille d'affichage efficace Longueur 15,5 cm Largeur 8,6 cm;
b. Résolution: 800*480
c. Interface de communication RS232, 3,3 V CMOS ou TTL, en mode port série
d. Capacité de stockage: 1 G
e. Utilisez un écran de pilote FPGA purement matériel, temps de démarrage de zéro, fonctionnement sous tension
f. En utilisant l'architecture M3+FPGA, M3 est responsable de l'analyse des instructions, FPGA se concentre sur l'affichage TFT, la vitesse et la fiabilité sont à la tête du même schéma
g. Le contrôleur principal adopte un processeur à faible consommation d'énergie et passe automatiquement en mode d'économie d'énergie.

Avantages du produit
Tissus brûleurs verticaux textiles brûleurs verticaux horizontaux textiles brûleurs verticaux horizontaux textiles brûleurs verticaux
1. Affichage / contrôle à écran tactile
2L'appareil est divisé en deux parties: la partie de commande et la boîte de combustion, dont la taille est de 330*330*765 mm.
3La partie avant de la boîte de combustion est une porte d'observation en verre trempé.
4Le haut de la boîte est réparti uniformément avec 16 trous d'échappement, dont le diamètre intérieur est de 12,5 mm; il y a 6 trous d'échappement des deux côtés de la boîte de combustion, dont le diamètre intérieur est de 12,5 mm.
5Le haut de la boîte est attaché au haut
6Le haut de la boîte est équipé d'un support et le fond du clip du modèle est situé à 17 mm au-dessus du point le plus élevé de la buse d'allumage.
7Le diamètre intérieur de la buse d'allumage est de 11 mm et la tête et la ligne verticale sont à un angle de 25°.
