Appareillage d'essai de SAE J2302 pour l'efficacité thermique de l'isolation de douille
Lancement de produit

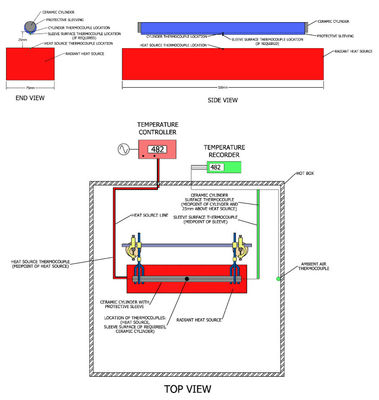

Cet essai au banc doit permettre à des mesures la résistance à l'écoulement de la chaleur rayonnante des isolants dans la douille, la tuyauterie ou la bande. L'efficacité de la douille est déterminée en mesurant la différence de la température d'un cylindre en céramique noir et avec et sans la douille protectrice.
Composition
Boîte chaude (annexe 2)
Dimensions internes 500 X.500 de X.500 millimètre.
Structure en aluminium de profil avec le panneau isolé (acier inoxydable + isolation + acier inoxydable), du fond et des côtés.
Une ouverture et un système se fermant doivent être fournis sur le visage supérieur.
Une porte avec un hublot doit être fournie sur le visage plan.
Des pieds doivent également être équipés, de deux options : pieds de 2-10 cm à placer sur une table ou pieds de 50-80 cm à placer au sol
Source de chaleur rayonnante (annexe 3)
Élément chauffant « Itech » (712400) 1500W déjà disponible à GREMTEK - fournissez une enveloppe pour tenir l'élément chauffant et pour isoler le visage arrière - règlement par l'intermédiaire d'un capteur sans contact au centre du rayonnant (KEYENCE FT-H50 - annexe 4)
Thermocouple K (annexe 4)
sonde de thermocouple de type k avec les couples apparents - SV2000.
Arrêt miniature masculin de connecteur de Compensed.
Régulateur/enregistreur ou système d'automation
Le régulateur doit permettre la régulation de la température sur la surface de la source de chaleur.
Le règlement doit être fait par l'intermédiaire du thermocouple sans contact (tel que Keyence FT-H50K - annexe 4).
L'enregistreur ou le système d'automation doit stocker toutes les mesures de la température (des sources et des thermocouples de type k).
Ces données doivent être facilement recouvrables de n'importe quel PC relié au réseau. L'extraction de données peut être traitée par l'intermédiaire d'Excel.
L'enregistreur ou le système d'automation doit laisser définir :
Quel thermocouple commande la source de chaleur la fréquence de enregistrement (exemple : la température de enregistrement toutes les 1 ou 5 secondes).
Temps de début record et de fin (si possible)
Ajoutez les commentaires (si possible)
Définissez un nom pour les thermocouples reliés (si possible)
Capable enregistrer jusqu'à 12 thermocouples de type k avec la prise de MMK pour les connecteurs miniatures (annexe 4)
Appui de cylindre
Ceci doit pouvoir tenir fermement le cylindre à ses extrémités parallèles à cet élément chauffant selon différents diamètres.
Il devrait être facile procéder le démontage de cylindre à son remplacement (examinant avec ou sans la protection).
La distance entre le visage rayonnant et la surface rayonnante devrait être facilement réglable de 5 à 100 millimètres.
Le système de positionnement devrait pouvoir à adaptable employer d'autres appuis que des cylindres. Par exemple : plats, pièces de client,…
Ce système de positionnement doit pouvoir être adapté pour employer des appuis autres que des cylindres. Par exemple plat, pièces de client, etc.
