Appareillage d'essai de SAE J2302 pour l'efficacité thermique de l'isolation de douille

SAE J2302 Appareil d'essai pour l'efficacité thermique de l'isolation de coque

Introduction du produit

Cet essai de banc doit permettre de mesurer la résistance au débit thermique radiant des matériaux isolants dans la pochette, le tube ou le ruban adhésif.L'efficacité de l'enveloppe est déterminée en mesurant la différence de température d'une bouteille en céramique noire et avec ou sans enveloppe de protection.

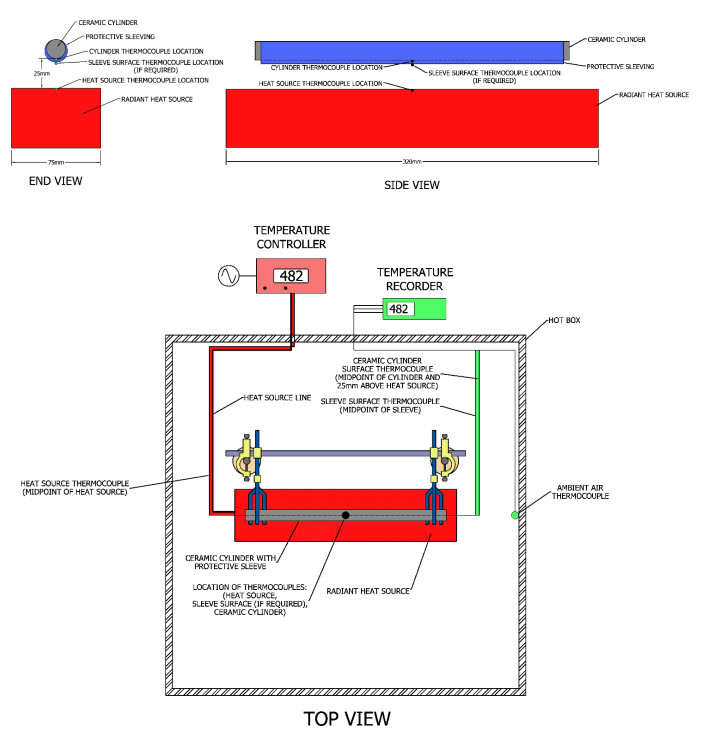

Composition

Boîte à chaud (annexe 2)

Les dimensions intérieures sont de 500 x 500 x 500 mm.

Structure de profil en aluminium avec panneau isolé (acier inoxydable + isolation + acier inoxydable), au fond et sur les côtés.

Un système d'ouverture et de fermeture doit être fourni sur la face supérieure.

Une porte avec un hublot doit être prévue sur la face avant.

Des pieds doivent également être fournis, avec deux options: des pieds de 2 à 10 cm à placer sur une table ou des pieds de 50 à 80 cm à placer sur le sol.

Source de chaleur radiante (annexe 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

Le thermocouple K (annexe 4)

Sonde thermocouple de type K avec couple apparent - SV2000.

Termination compensée du connecteur de la minature mâle.

Régulateur/enregistreur ou système d'automatisation

Le régulateur doit permettre la régulation de la température à la surface de la source de chaleur.

Le réglage doit être effectué par le thermocouple sans contact (comme Keyence FT-H50K - annexe 4).

L'enregistreur ou le système d'automatisation doit stocker toutes les mesures de température (sources et thermocouples de type K).

Ces données doivent être facilement récupérables à partir de n'importe quel PC connecté au réseau.

L'enregistreur ou le système d'automatisation doit permettre de définir:

Quels thermocouples contrôlent la source de chaleur La fréquence d'enregistrement (exemple: enregistrement de la température toutes les 1 ou 5 secondes).

Enregistrer l'heure de début et de fin (si possible)

Ajouter des commentaires (si possible)

Définir un nom pour les thermocouples connectés (si possible)

Capable d'enregistrer jusqu'à 12 thermocouples de type K avec prise MMK pour connecteurs miniatures (annexe 4)

Support de la bouteille

Il doit pouvoir maintenir fermement le cylindre à ses extrémités parallèles à ce rayonnant selon différents diamètres.

Le démontage de la bouteille doit être facile à procéder au remplacement (essai avec ou sans protection).

La distance entre la face rayonnante et la surface rayonnante doit être facilement réglable de 5 à 100 mm.

Le système de positionnement doit pouvoir être adapté à l'utilisation d'autres supports que les cylindres.

Ce système de positionnement doit pouvoir être adapté à l'utilisation de supports autres que des cylindres, par exemple des plaques, des pièces du client, etc.
