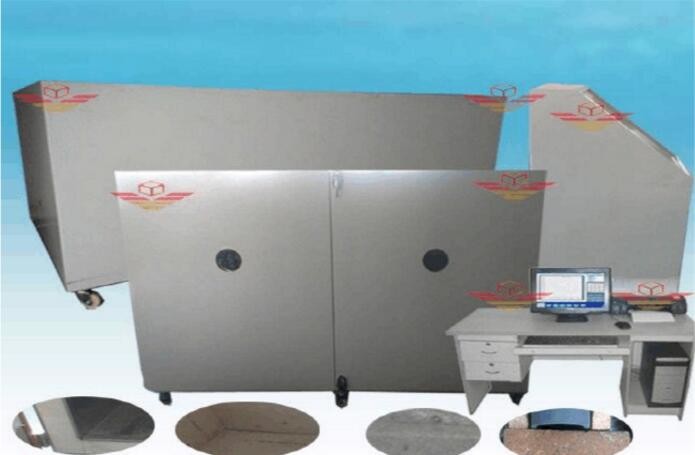

Testeur de température maximale d'utilisation du matériau d'isolation de commande PLC

Testeur de température maximale d'utilisation du matériau isolant

Utilisations

Applicable à l'évaluation de la température maximale de fonctionnement des produits isolants tels que les matériaux isolants peu remplis, les feutres, les tapis, les blocs, les plaques et les tubes isolants préfabriqués.

Paramètres techniques
1Plaque de chauffage: Fabriquée en acier inoxydable SUS304, la surface d'essai est de 900*450 mm, entourée d'une couche protectrice et d'une largeur de 80 mm.au moins cinq thermocouples mesurent la température de surface, dont quatre sont fixés sur la diagonale de la zone de chauffage de la plaque de chauffage et la distance de chaque coin est de 150 mm,et le cinquième thermocouple est placé au centre de la plaque de chauffageLa température mesurée à n'importe quel point ne doit pas être inférieure à la température requise et différer de + 5% ou + 15 °C (selon la plus faible des deux valeurs).
2Tubes de chauffage: en acier inoxydable SUS304, longueur 2M, diamètre nominal 88mm, 108mm, 133mm trois spécifications.Les trois tubes de chauffage sont disposés côte à côte et les tubes isolants préfabriqués peuvent être testés séparémentL'extrémité du tuyau de chauffage doit être munie d'une section de protection d'au moins 75 mm et d'un chauffage auxiliaire pour éviter une perte de chaleur excessive à l'extrémité de la pièce d'essai.Un thermocouple a été installé tous les 0Les thermocouples sont disposés autour du tube de chauffage en spirale autour de l'intervalle de 90°.La température mesurée à n'importe quel point ne doit pas être inférieure à la température requise et différer de + 5% ou de + 15 °C (selon la différence la plus faible)..
3Système de mesure de la température: le diamètre du fil de thermocouple est de 5,0 mm, la température de mesure est de 0 à 1250 °C; la température est recueillie par le module PLC+.
4Partie de commande: en utilisant le module PLC, le micro-ordinateur contrôle la courbe de température de surface chaude en temps réel et produit le rapport.
5- Vitesse de chauffage: 5 °C/min ou 3 °C/min peut être réglée.
6- collecte de la température: recueillie toutes les 2 minutes et affichée par courbe;
7. Temps de réponse du thermocouple: < 0,5s
8. Erreur de température: ± 0,5 °C
9Erreur de chronométrage: 1s/h
10. Ordinateur: Ensemble d'ordinateurs (qui satisfont au moins aux exigences suivantes: ordinateur de marque de première ligne; processeur: génération INTEL I5-III; mémoire: 4G ou supérieure; disque dur: 500G ou plus; avec port série:fonctionnement de l'instrument de commande; affichage: 20 écrans LCD LED ou plus, résolution 1600*900 ou supérieure; système windows xp.), une imprimante.
11- équipé de jauges plates et de jauges à détecteur: mesure de la déformation.
12. Équipé de canettes d' échantillons


Caractéristiques
1. Il est traité par machine-outil CNC, et la forme de l'arc est belle et élégante. Il a les caractéristiques de belle rouille et anti-corrosion.revêtement épaississement de surface / acier inoxydable SUS304.
