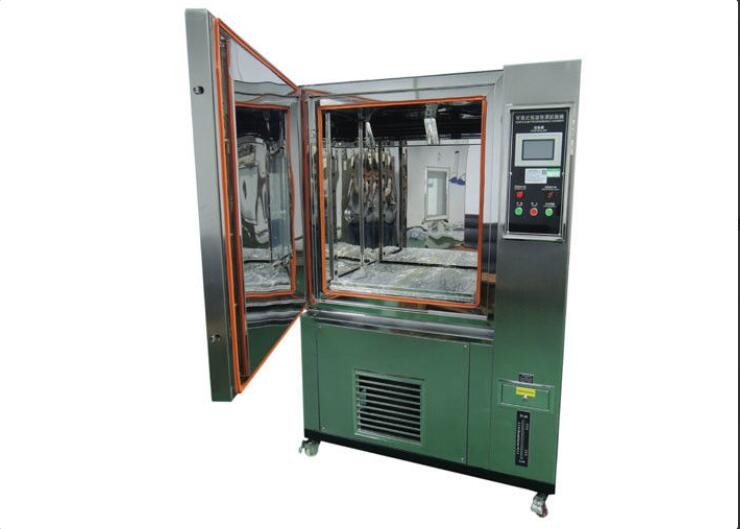

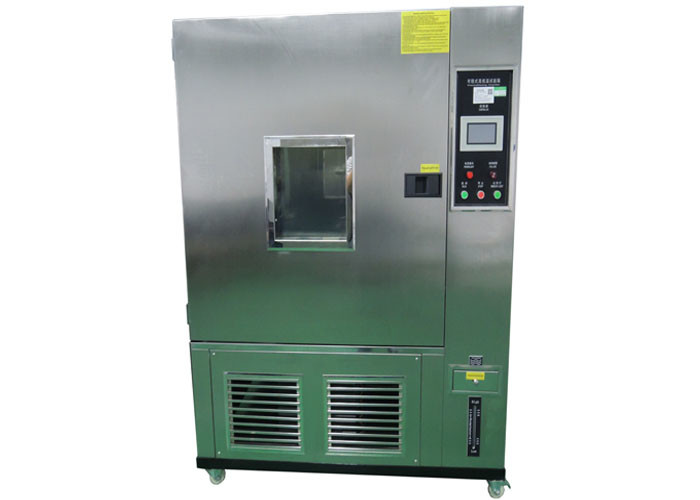

Chambre 1260 L chambre haute-basse d'essai concernant l'environnement d'essai de la température
Structure
La structure entière, c.-à-d., boîte d'essai, système de réfrigération, dispositif de climatisation, armoire de commande électrique, unité de réfrigération dans son ensemble, l'unité de réfrigération est située en dessous de la boîte, partie commande électrique du côté de la chambre d'essai, facile à utiliser.
2 la boîte :
A) l'extrémité du studio dans le sandwich à conduit, la distribution des appareils de chauffage, vaporisateur de réfrigération, moteur de souffle, fan et d'autres dispositifs ;
B) le côté de boîte d'essai avec un câble filetant le trou 1, taille ф50mm ;
C) la chambre d'essai est faite de plaque d'acier SUS304 inoxydable épaisse de 1mm. La coquille de boîte est faite de plat froid épais de 1mm
D) le matériel d'isolation utilisant la mousse de polyuréthane, l'épaisseur 100mm, bon effet d'isolation, la surface externe de la chambre d'essai ne se givre pas, ne font pas condensation.
E) le studio est équipé de quatre séparations réglables de maille ; chaque taille 1400 (longueur) * 600 (largeur) * 375 (haute), 4 couches
F) le réservoir est équipé de drain condensat.
3 la porte :
La porte à deux battants, joints de porte sont joint utilisé en caoutchouc de silicone de double-fil ;
Dispositif d'éclairage de 4 observations :
La porte est équipée d'un voyant à niveau visible isolant multicouche, la taille d'environ : 300 × 275mm, et un dispositif antigel passionné. La lampe de l'halogène 20W d'A (AC12V) est installée sur la porte de la chambre d'essai.
Caractéristiques principales
| Taille intérieure |
× 1400 de 600 × 1500mm (taille de × de largeur de × de profondeur) |
| Dimensions externes |
× 1100 de × 1800 2300mm (taille de × de largeur de × de profondeur) |
| La température ambiante |
0 ℃ | ℃ +30 |
| La fluctuation de la température |
℃v du ± 1 de ≤ |
| L'uniformité de la température |
℃ du ± 3 de ≤ |
| La déviation de la température |
℃ du ± 1 de ≤ |
| Le taux de hausse et de chute |
Taux de refroidissement droite | 0 ℃, font la moyenne de 1 ℃/minute de non linéaire
Taux de chauffage de 0 | +30 ℃, une moyenne de 3 ℃/minutes de non linéaire |
| Vitesse du vent |
1,7 | 2.5m/s
Les indicateurs ci-dessus sont dans le ℃ du ≤ 25 de température ambiante, pression atmosphérique, aucune charge, aucune conditions de charge, du mur de boîte à moins de 1/6 essai mesuré parespace ;
|
| Puissance |
au sujet de 5.5Kw |
| Alimentation d'énergie |
380V ± 10% V ; 50Hz |
Normes
Gigaoctet/T2423.22-87Nb GJB1032-90 MIL-STD-2164/(E/C)
GIGAOCTET/T2423.4-93 GIGAOCTET/T2423.34-86 GJB150.9-86
