- Système de régulation du débit des gaz de combustion
|
| Indice |
point |
Technique et spécifications |
| 1.1 |

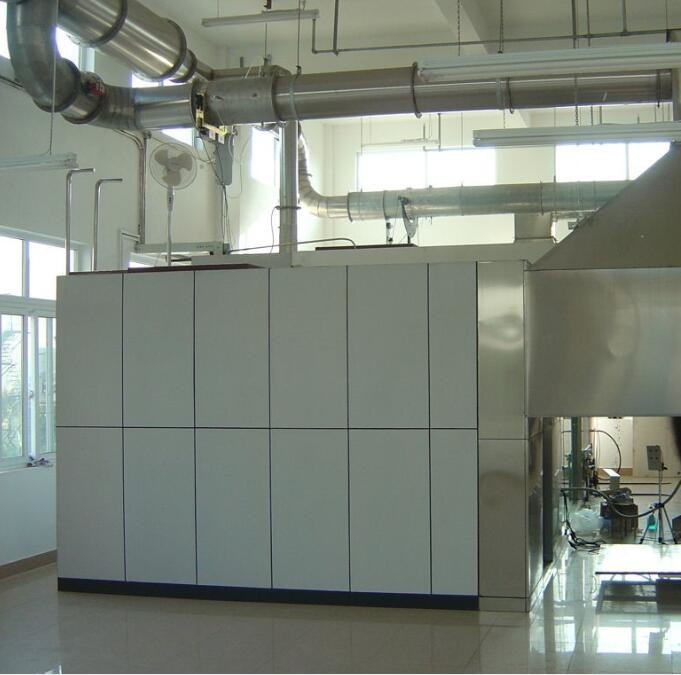

Capot de fumée |
Installé directement au-dessus de l'ouverture de la chambre d'essai de combustion, à 1,8 à 2,0 mètres au-dessus du sol, la taille du fond est de 2440*2440 mm, la hauteur est de 1000 mm et le matériau est SS304; |
| 1.2 |
Homomixeur de gaz de combustion |
Installation et le capot de collecte de fumée en forme de cône directement au-dessus, la taille est de 900*900*900mm, deux plaques d'acier inoxydable 900*500 sont installées à l'intérieur,et un côté est ouvert avec une ouverture φ400 pour se connecter au tuyau, le matériau est SS304 |
| 1.3 |
Pipe d'échappement à fumée |
φ est de 400 mm, longueur 5000 mm, composé de plusieurs sections, reliées par une bride et un anneau d'étanchéité résistant aux températures élevées, les deux extrémités sont équipées d'un dispositif d'équilibrage des gaz de combustion, le matériau est SS304; |
| 1.4 |
Ventilateur d'échappement |
Ventilateur d'échappement centrifuge, le réservoir intérieur est en acier inoxydable, peut résister à des gaz de combustion à haute température pas moins de 300°C, et le volume d'air est réglé en continu par le convertisseur de fréquence |
| Le système d'échappement de fumée est suffisant pour toute la fumée générée par l'essai de combustion du téléphone portable et la capacité d'échappement de fumée n'est pas inférieure à 8000 m3/h; |
| 2. Section de mesure complète |
| 2.1 |
Section de mesure complète |
Une section de tuyau en acier inoxydable d'une longueur de 2155 mm et d'un diamètre de 400 mm, en SS304, est équipée de capteurs tels que la pression, la température, la trajectoire lumineuse et le prélèvement d'échantillons; |
| 2.2 |
Appareil de détection de pression |
La sonde bidirectionnelle, en acier inoxydable, est installée au centre du pipeline,et les chambres avant et arrière sont connectées au capteur de différence de pression à travers le tube en PTFE pour détecter la différence de pression dans le pipeline; |
| Le capteur de pression différentielle est installé sur le support de la section de mesure complète afin de s'assurer que la lecture de la pression différentielle présente un court délai et aucune perte,et le temps de réponse T90 est inférieur à 3 secondes |
| Sensor de pression, portée de 0 à 2000 Pa, précision ± 5 Pa; |
| 2.3 |
Appareil de détection de température |
Adopter un thermocouple américain Omega, diamètre 0,5 mm, thermocouple blindé d'isolation de type K répondant aux exigences de la CEI; |
| Plage de 0 à 1000°C, précision 0,1°C |
| 2.4 |
Appareil de mesure de la trajectoire optique |
Le système d'atténuation optique est un type de lampe à incandescence qui est installé sur la section de mesure complète avec un connecteur flexible et comprend les dispositifs suivants:La lampe est une lampe à incandescence utilisée à une température de couleur de (2900±100) K. L'alimentation est un courant continu stable et la plage de fluctuation du courant est inférieure à ± 0,5% (y compris la température, la stabilité à court et à long terme);
Le système de lentilles est utilisé pour condenser la lumière en un faisceau parallèle d'au moins 20 mm de diamètre.Le trou émettant de la lumière de la photocellule doit être situé au point focal de la lentille devant elle., et son diamètre (d) doit dépendre de la distance focale (f) de la lentille de sorte que d/f soit inférieure à 0.04;
Détecteur et sonde à photodiode de silicium importée, chambre de photodétection a une stabilité linéaire de 0,1%, portée de mesure de 10 bits,la réactivité de répartition spectrale de la photodiode de silicium est conforme à la CIE (courbe d'illumination), et la fonction standard V ((γ) peut atteindre au moins ± 5% de précision;
Le temps de réponse de 90% du système d'atténuation optique ne dépasse pas 3 s;
|
| 2.5 |
Dispositif de prélèvement de gaz |
Le tube d'essai d'échantillonnage par perçage de tube, fabriqué en SS304, est aménagé de manière détachable pour faciliter l'élimination des carbures accumulés dans le tube d'échantillonnage et réduire le temps de retard du système. |
| 2Le gaz et son système de commande |
| 3.1 |
Brûleur |
Le brûleur en T spécial pour la combustion des matelas est composé de brûleurs principaux et latéraux.La hauteur de la tête du brûleur en T est réglable et le matériau est SS304; |
| 3.2 |
Dispositif d'allumage |
La méthode d'allumage à longue flamme ouverte est adoptée, l'allumage à distance est possible, sûr et le taux de réussite de l'allumage n'est pas inférieur à 99%; |
| Les têtes de combustion principales et latérales sont équipées d'un dispositif d'allumage à longue flamme ouverte et le dispositif est équipé d'un tuyau d'alimentation en gaz séparément,qui n'affecte pas le débit de la tête de combustion et peut être réglé individuellement par une vanne à aiguille; |
| équipés d'un dispositif d'allumage à l'étincelle pour allumer une longue flamme ouverte, sans allumage manuel, à sécurité et télécommande; |
| 3.3 |
Contrôle du débit de gaz de la tête de combustion |
Les brûleurs principaux et latéraux sont respectivement équipés de débitmètres de masse pour contrôler le débit de propane; |
| Adopter un débitmètre de masse américain Alicat, le milieu est le propane, la plage est de 0 à 450 mg/s, précision ± 0,8%rdg + 0,2%F.S.), temps de réponse 0,1 s; |
| Le débit de gaz est contrôlé par un logiciel et le temps de flamme est contrôlé automatiquement; |
| 3.4 |
Brûleur à sable calibré |
Brûleur à sable calibré |
| Équipé d'un dispositif d'allumage à longue flamme ouverte et d'un dispositif d'allumage à étincelle électrique, l'allumage à distance est possible, sûr et avec un taux de réussite élevé; |
| 3.5 |
Contrôle du débit de gaz calibré |
En utilisant un débitmètre de masse américain Alicat, le milieu est le propane, la plage est de 0 à 7 g/s, la précision est de ± 0,8%rdg + 0,2%F.S.), le temps de réponse est de 0,1 s et la flamme d'étalonnage maximale est de 300 kW; |
| Le débit de gaz d'étalonnage est contrôlé par un logiciel qui peut contrôler automatiquement la source de flamme d'étalonnage par étapes avec une puissance de 75 kW/160 kW; |
| 3.6 |
Système de contrôle |
Utiliser le PLC Omron pour contrôler le débit de gaz, équipé d'un dispositif de coupure de gaz, sûr et fiable; |
| configuration séparée de la boîte de commande du gaz, sûre et pratique pour l'exploitation et l'entretien; |
- Système de traitement des gaz de combustion
|
| 4.1 |
Filtrage des gaz de combustion |
Équipé d'un dispositif de filtration en trois étapes, filtration à long terme de la poussière dans les gaz de combustion:
Filtre grossier en fibre de verre de première qualité, filtre les grandes particules de carbures dans le gaz de combustion, et le matériau filtrant peut être rapidement remplacé;
Le filtre américain Parker de deuxième classe, dont l'élément filtrant est en PTFE, dont la précision est de 2 μm, et dont l'élément filtrant peut être rapidement retiré et remplacé;
Filtrage par membrane en PTFE en trois étapes, avec une précision de 0,5 μm, coupe efficacement l'humidité;
|
| 4.2 |
piège à froid |
Type de pompe à compression piège à froid, capacité de refroidissement 320 KJ/h, précision de régulation de la température 0,1°C, changement statique 0,1K, démarrage automatique et sans entretien |
| 4.3 |
piège à vapeur |
Évacuer automatiquement l'eau de refroidissement générée par le piège à froid, sans nécessiter d'entretien; |
| 4.4 |
Colonne de séchage |
Utilisé pour sécher la vapeur d'eau résiduelle dans le gaz de l'échantillon, il peut être rapidement démonté et remplacé par le milieu de séchage |
| 4.5 |
Pompes à échantillonnage |
La pompe d'échantillonnage à vide KNF allemande, d'une capacité d'échantillonnage de 16 L/min, peut produire en continu une pression d'échantillonnage de 50 KPa, avec une étanchéité à l'air élevée, un faible bruit et une faible vibration |
| 4.6 |
Le rotamètre |
"Propulseurs de gaz" qui sont équipés d'un système de détection de gaz à effet de serre, d'un système de détection de gaz à effet de serre ou d'un système de détection de gaz à effet de serre. |
| 3Système d'analyse des concentrations de gaz |
| 5.1 |
Analyseur de gaz (Servomex) |
analyseur d'O2 importé, analyse paramagnétique de la concentration d'O2, plage de mesure de 0 à 21%, précision de 0,01%, temps de réponse inférieur ou égal à 12 s, dérive de l'analyseur et bruit inférieur ou égal à 100 ppm en 30 min;
Déviation linéaire: ≤ 1% F.S.;
La fréquence d'écoulement de l'appareil doit être supérieure ou égale à:
Ne pas avoir de pluie flottante: ≤ 1% F.S./7D;
Temps de démarrage: ≤ 30 min;
|
| Analyseur de CO/CO2 importé, analyse des concentrations de CO/CO2 de type IR, plage de mesure CO: 0-1%, précision 0,01%, CO2: 0-10%, précision 0,01%, et temps de réponse ne dépassant pas 12 s. |
| 3Système d' acquisition de données |
| 6.1 |
Module d'acquisition |
En utilisant le module d'acquisition d'Advantech,
La précision de collecte de la concentration de gaz est de 100 × 10-6;
La précision de collecte de la température est de 0,1°C;
La précision de collecte de la différence de pression est de 0,1 Pa;
La précision d'acquisition du temps est de 0,1 s;
Les autres signaux représentent 0,1% de la valeur de sortie à pleine échelle;
|
| 6.2 |
collecte de données |
Le système enregistre et stocke les données suivantes au moins toutes les 3 secondes:
la différence de pression de la sonde bidirectionnelle, Pa;
température du tuyau, K;
la concentration en O2, en pourcentage;
concentration de CO, en pourcentage;
la concentration de CO2, en pourcentage;
Débit massif de propane, en mg/s
Temps, s
|
| 7. Logiciel d'exploitation standard |
| Le logiciel d'exploitation standard comprend les fonctions suivantes: |
| 7.1 |
Surveillance de l'état du système |
Lire l'état et la valeur du signal de chaque capteur du système; |
| 7.2 |
Étalonnage des capteurs |
Étalonnage des capteurs pour la température, la pression du vent, la trajectoire de la lumière, l'analyse de la concentration, etc. |
| 7.3 |
Étalonnage du système |
16CFR1633 Procédure standard d'étalonnage des étapes du système |
| 7.4 |
Procédure d'exploitation standard |
Procédure de fonctionnement standard 16CFR1633 |
| 7.5 |
Examen du rapport |
Rapport d'essai d'accès aux données brutes et d'exportation |
| 7. Autres équipements auxiliaires |
| 7.1 |
Cadre d'essai par échantillonnage |
Soudés par un acier à angle de 38 mm, la taille est de 1900*990*115mm |
| 7.2 |
Outils de localisation 1 |
Utilisé pour confirmer la position verticale du matelas et du cadre d'essai, le matériau est SS304 |
| 7.3 |
Outils de localisation 2 |
Utilisé pour confirmer la distance entre la tête de combustion et le matelas, en alliage d'aluminium |
| 7.4 |
Le magnétoscope |
Vidéo du test d'admission |
| 7.5 |
Échelle de traction |
Utilisé pour confirmer la force exercée par la tête de combustion principale sur la surface du matelas |
| 7.6 |
PC de bureau |
L'ordinateur industriel AdvanTech et l'interface intégrée d'acquisition de données améliorent la stabilité du fonctionnement du système. |
