Équipement d'essai électronique de fil de lueur de l'équipement de test IEC60695-5-10

Lieu d'origine Chine
Nom de marque SKYLINE
Certification CE
Numéro de modèle SL-E04
Quantité de commande min 1 unité
Détails d'emballage boîtier en contreplaqué
Délai de livraison 5-8 jours ouvrables
Conditions de paiement T/T, Western Union et
Capacité d'approvisionnement 20/ MOIS
Détails du produit
Ligne du ciel: Chambre d'essai du fil lumineux La norme: Pour les appareils de type IEC60695-5-10
Matériel: acier Plage de température: Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air à
Le repassage à fond: 7 mm ± 0,5 mm fil lumineux dans et à travers l'échantillon d'essai: 7 mm ± 0,5 mm.
Force sur le spécimen d'essai: 0,95 N ± 0,10 N Volume de la chambre: 0.5m3
Mettre en évidence:

Testeur de tranchant

,

machine d'essai électronique
Description du produit

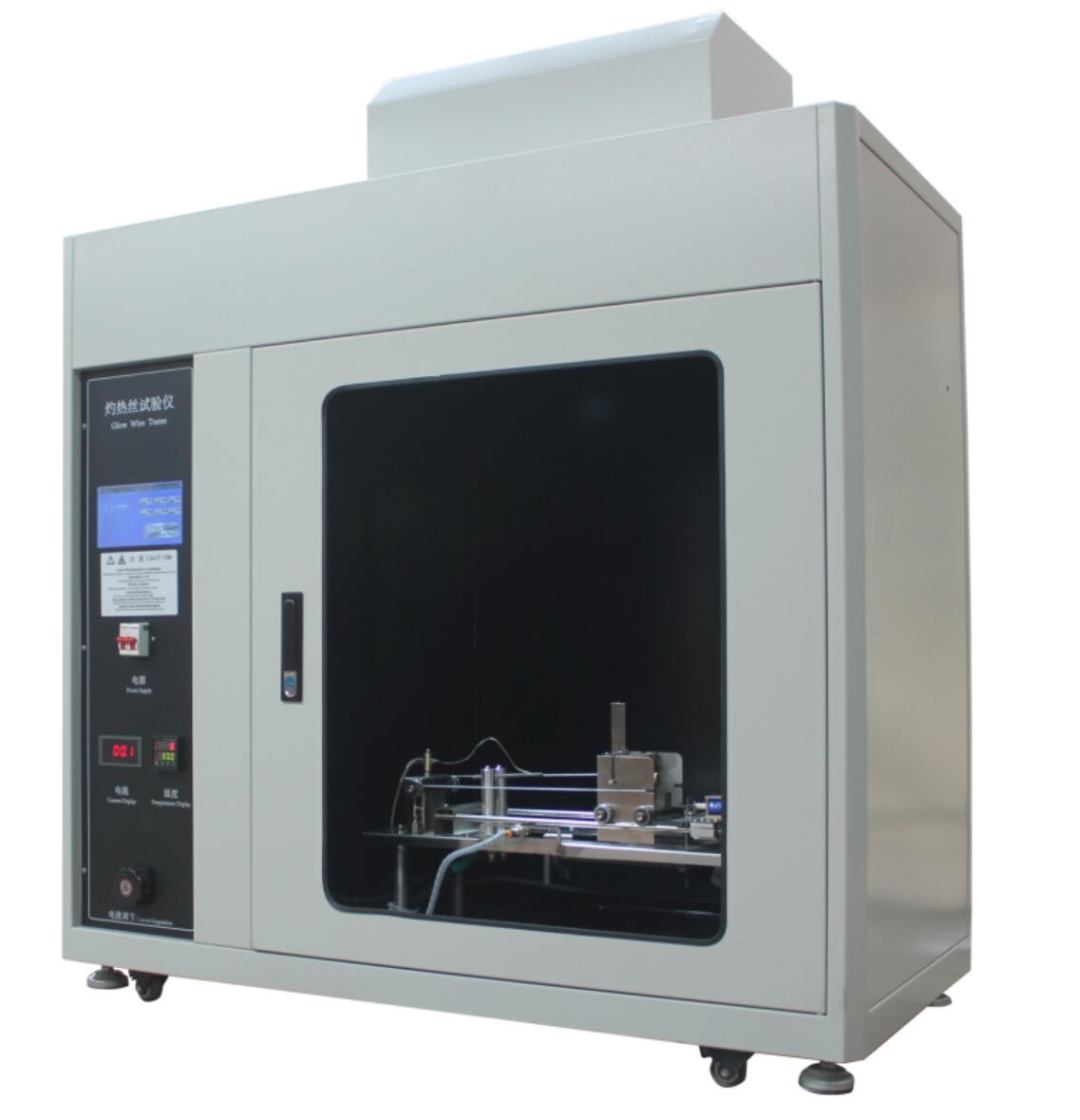

L'équipement de test électronique IEC60695-5-10 rougeoient équipement d'essai de fil

Application
• L'essayeur de fil de lueur est conçu pour effectuer l'essai de risque d'incendie sur d'électro produits techniques selon les dispositions des normes internationales.
• Le boîtier de commande est fourni avec tous les contrôles et doser nécessaires pour placer exactement la température du fil de lueur. Le courant de fil est sans interruption variable au moyen du contrôleur panneau-monté et est surveillé par l'ampèremètre intégré.
• On adapte un indicateur numérique de la température qui, en même temps que le thermocouple fourni, mesure exactement la température de fil de lueur. Le circuit électrique du boîtier de commande est entièrement protégé par des fusibles et un disjoncteur miniature et incorpore des canalisations contrôle "Marche/Arrêt" de commutation et de bouton poussoir du courant de sortie. Armoire d'un seul bloc avec la grande fenêtre de visionnement et l'intérieur coloré foncé.

Paramètres techniques

Diamètre de fil de lueur 4mm±0.04mmNi/Cr (80/20)
Température ambiante 500 | 750℃±10℃ ; 750 | 960℃±15℃
Diamètre de thermocouple le type K (Ni/Cr - Ni/Al) de 0.5mm, gaine blindée peut résister à temperature-40~ 1100°C
Temps desséchant 30s±0.1s (minuterie numérique d'OMRON H5CN-XAN-Z, 0-9999s, table préréglée)
Temps d'allumage 0-999.9 ± 0,1 s, enregistrement automatique, temps mort manuel de s
Mettez le feu au temps 0-999.9 ± 0,1 s, enregistrement automatique, temps mort manuel de s
Repasser dans la profondeur ± de 7mm 0,5 millimètres
Pression d'échantillon 1N ± 0,2 N
Vitesse d'essai 18±3mm/s
Fond d'essai fond noir
Contrôle automatique de processus d'essai convulsions indépendantes
Chambre ≥0.5m
Contrôle utilisant le micro-ordinateur simple de puce + contrôle d'écran tactile
Alimentation d'énergie C.A. 220V, 50Hz


Rougeoient l'essai Chamber.pdf de fil
Société Profile.pdf




Lueur-fil

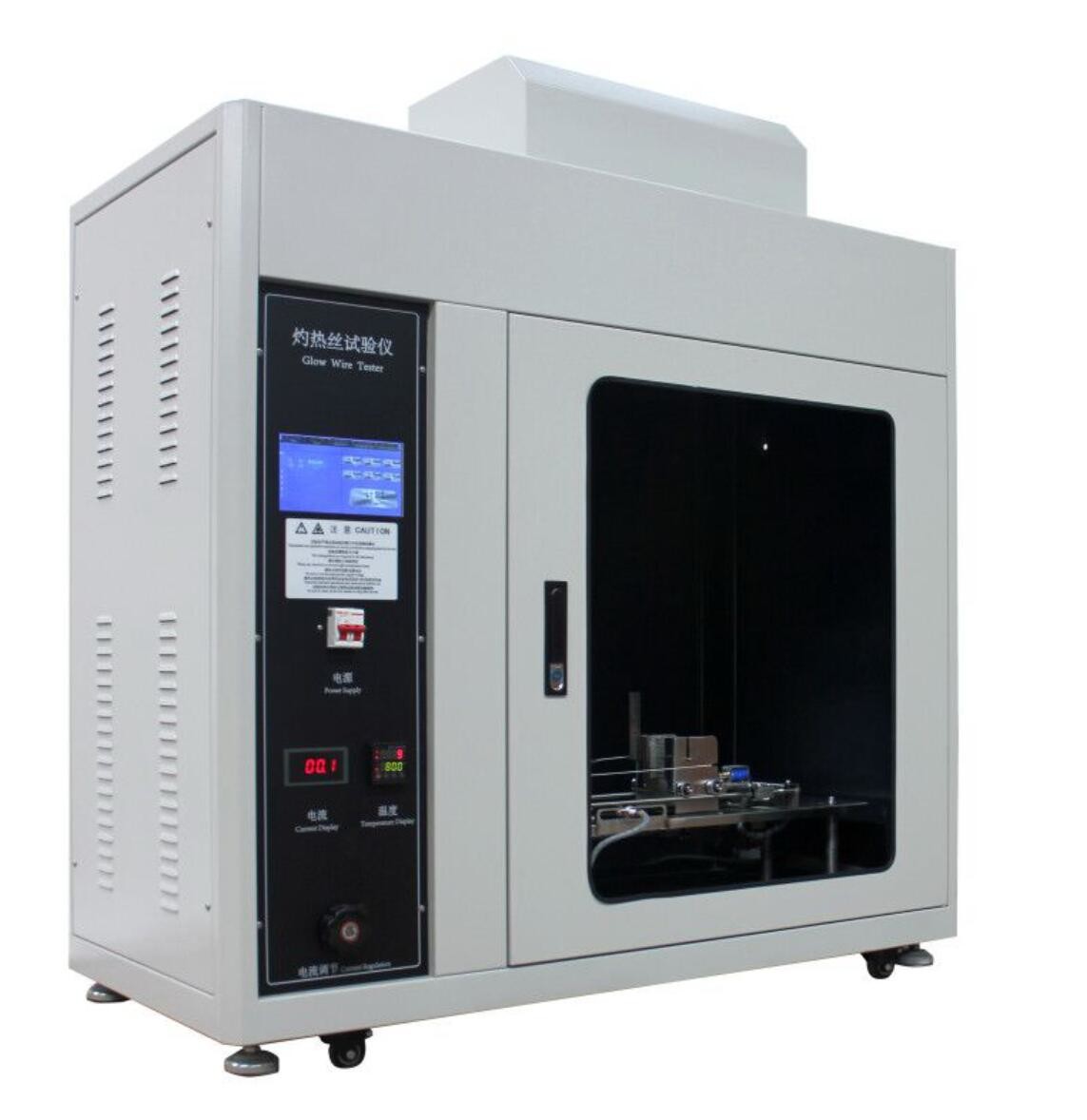

Équipement d'essai électronique de fil de lueur de l'équipement de test IEC60695-5-10
matériel de Lueur-fil : Nickelez/chrome (> le Cr de ± Ni/20 1 % de 77 %)
Diamètre : 4,0 millimètres de ± 0,07 millimètres (avant le recourbement)
  Un nouveau lueur-fil sera recuit pour un total d'au moins 10 h en étant soumis à un courant au moins de 120 A avant d'être employée pour un essai. Tout le temps de recuit peut être réalisé cumulativement. Pour éviter des dommages, le thermocouple ne sera pas installé pendant le recuit. À la fin du recuit, la profondeur du trou de poche de thermocouple sera vérifiée.
Minuterie 0-30s ±1s
Force au spécimen d'essai ± 0,10 N DE 0,95 N
lueur-fil dans et par le spécimen d'essai 7 millimètres de ± 0,5 millimètres.
Vitesse 10 mm/s à 25 mm/s
thermocouple de fin-fil

diamètre nominal de 1,0 millimètres. Les fils de thermocouple conviendront au fonctionnement continu au °C jusqu'à 960 des températures (par exemple chromel/alumel (le type K) – voir le CEI 60584-1). Le point soudé sera situé à l'intérieur de la gaine aussi étroitement à l'astuce As
faisable. La gaine se composera d'un métal résistant au fonctionnement continu à une température au moins de 1 050 °C.
Température ambiante 500-1000C°
Chambre avoir un volume au moins de 0,5 m3, fond foncé, lx du £ 20 d'illumination.
Rapport initial de calibrage :

Requis. Et inclura la température contre le diagramme actuel dans le rapport également
Équipement d'essai électronique de fil de lueur de l'équipement de test IEC60695-5-10
panneau en bois (x2) plat et lisse et ayant une épaisseur minimum de 10 millimètres


Normes
IEC60695 - 2 - 10/11/12/13, IEC60884-1, IEC60335-1, VDE0620



Queest-ce que le fil de lueur est capable ?

Rougeoient la compatibilité de fil est un essai qui assure la sécurité et évite des malheurs provoqués par traiter mal, surintensité, ou échecs humains de court-circuit particulièrement dans des systèmes de câblage d'appareils. … L'essai de fil de lueur est rendu obligatoire sous les normes de sécurité du CEI 60335-1.
