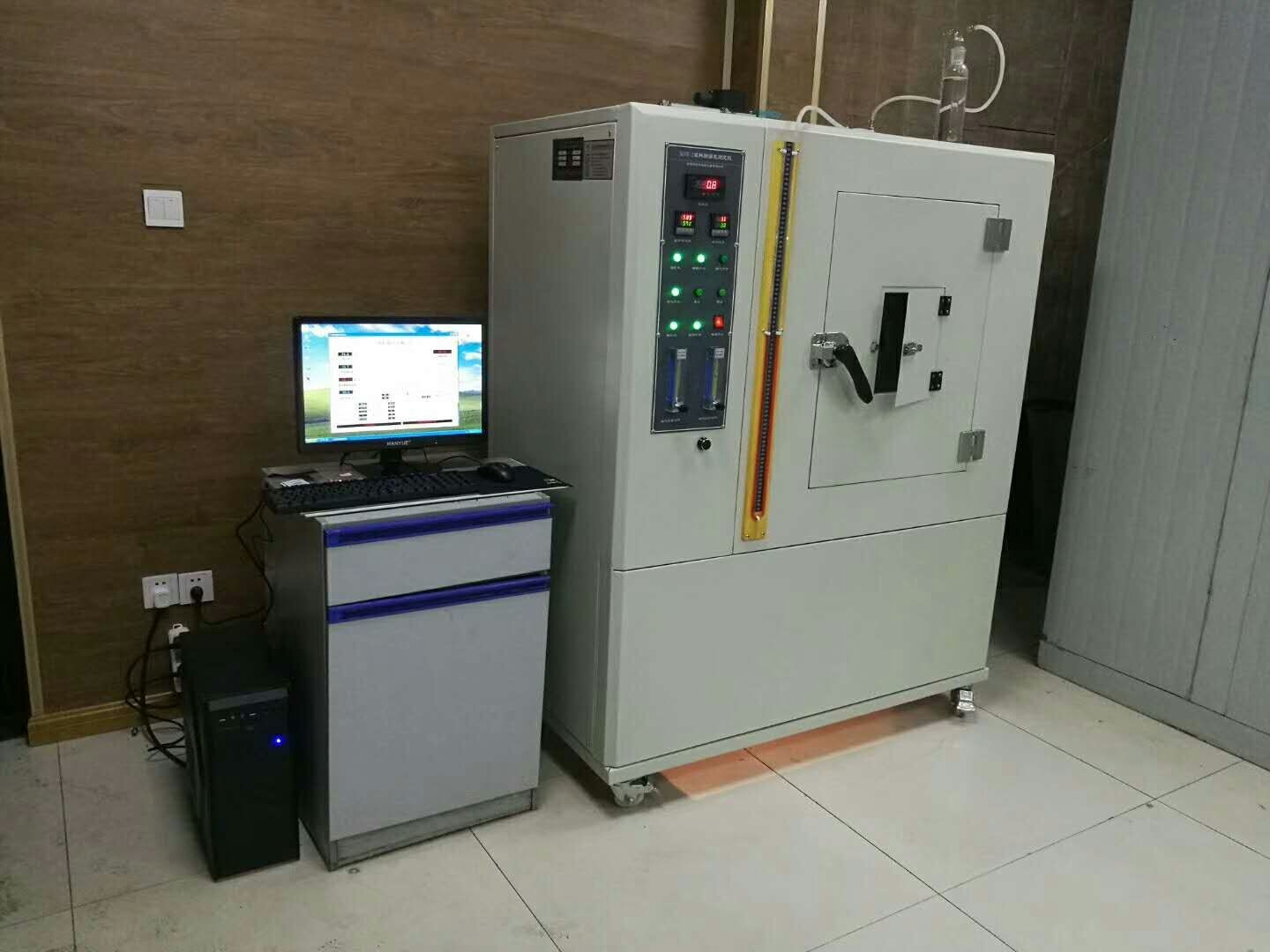

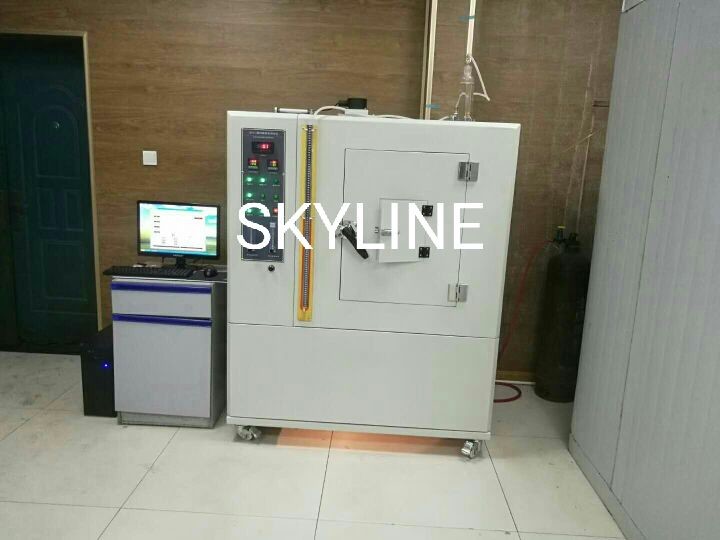

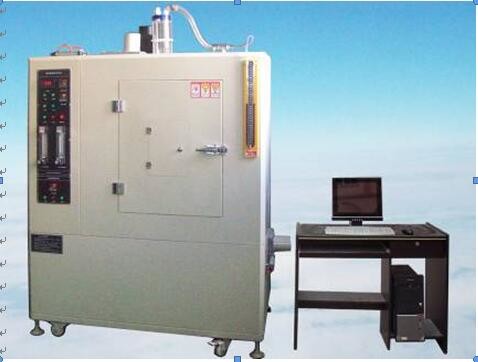

ISO 5659-2:2006 Machine de test de la densité de fumée en plastique / caoutchouc NBS 3500W

Machine d'essai de la densité de fumée de plastique/ caoutchouc de 3500 W NBS ISO 5659-2:2006

Description du produit

(note: d'autres normes GB/8323.2-2008 non spécifiées ou contradictoires prévalent)

Le testeur de densité de fumée de combustion en plastique est un nouvel équipement d'essai pour mesurer la densité de fumée, qui est basé sur les conditions techniques prévues dans la norme nationale GB8323.2-2008,qui est adapté à la mesure de la densité lumineuse spécifique de la fumée produite lors de la combustion de matières plastiques, et la densité lumineuse maximale est le résultat de l'essai. Il est utilisé pour évaluer les performances de fumée des plastiques dans des conditions spécifiées. Conforme à GB8323.2-2008 génération de fumée plastique-partie II:méthode d'essai à chambre unique pour la détermination de la densité de fumée et méthode ISO5659.2-2006 "Génération de fumée plastique - Partie II: méthode à chambre unique pour la détermination de la densité lumineuse". L'ensemble de l'instrument est constitué d'une chambre d'essai fermée, d'un système de mesure photométrique,un cône de rayonnement, un système de combustion, un ignifugeur, une boîte à essai, un stent, un instrument de mesure de la température et un logiciel d'essai de la densité de fumée; le circuit est développé avec un micro-ordinateur à puce unique,avec un contenu technique élevé et des performances stablesCet instrument est adapté à l'ensemble des matières plastiques, s'applique également à l'évaluation d'autres matériaux (comme le caoutchouc, le revêtement textile, la peinture, le bois et autres matériaux), à l'industrie des matières plastiques,industrie des matériaux solides, les installations de production et les laboratoires de recherche sont largement utilisés.

Principaletechnique indicateurs et conditions de travail

Les principales spécifications techniques et les conditions de travail de l'équipement sont entièrement basées sur les conditions techniques prévues dans la norme nationale GB/8323.2-2008, conformément à la norme GB8323.2-2008 "Génération de fumée de plastique - Partie II: méthode d'essai à chambre unique pour la mesure de la densité de fumée" et ISO5659.2-2006 Génération de fumée plastique-partie II: méthode à chambre unique pour la détermination de la densité de lumière,et selon les normes ci-dessus stipulées dans les termes, les indicateurs techniques et les exigences techniques comme base pour l'évaluation des performances des équipements, les conditions d'acceptation et les critères d'acceptation.

1. Taille de la boîte à fumée à l'intérieur: longue 914 mm±3 mm, large 610 mm±3 mm, haute 914 mm±3 mm.

2. Taille de l'instrument: longueur 1110 mm±10 mm, largeur 750 mm±10 mm, hauteur 2040 mm±10 mm.

3. Puissance: 220v,4kw. (La puissance totale du dispositif doit être indiquée)

4. (densité de fumée) 0-924 six vitesses de changement automatique

5- Plage de mesure: 0,0001-100%;

6. précision de mesure: ± 3%;

7Voltage de fonctionnement: 200 à 240 V à 50 Hz;

8Température ambiante: température ambiante -40 °C

9Température relative: ≤ 85%;

10Environnement de travail: fonctionnement de l'instrument, éviter une forte lumière directe et aucun phénomène de débit d'air forcé.

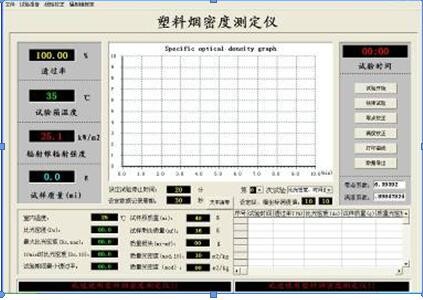

11. Logiciel de mesure: son interface d'exploitation Windows XP, les données principales peuvent être testées graphique de lumière de fumée, densité lumineuse spécifique, densité lumineuse de qualité, perte de qualité, taux de perte de qualité,la densité moyenne de fuméeIl dispose également de l'interface d'étalonnage, d'édition, de test, d'ajustement de paramètres et ainsi de suite.

12. style LabVIEW. Affiche la transmission et la courbe temporelle.

13Taille de l'échantillon: 75x75 mm.

14Voltage de la source lumineuse: 6,5 V Voltage de fonctionnement: 4 v ± 0,2 v.

15Température de la lumière: 2200k±100k.

16. La vitesse de la lumière 51 mm de diamètre, l'ordinateur enregistre automatiquement la densité de la lumière en fonction des changements de lumière.

17Filtre: agrandir la densité optique du filtre 2.0; la densité optique du filtre est de 3.0, et la densité optique du filtre est égale à 0.5, un est 3.

18. l'ouverture inférieure a le chauffage annulaire, provoque la fenêtre lumineuse la température à 50°C-55°C, peut provoquer cette surface la concentration de fumée pour être le plus bas.

19. cône de chauffage: puissance 2600W, plage de régulation de température: 0-1000 °C, température du thermocouple, équipé d'une compensation automatique du froid.

20Radiomètre de débit thermique: calcul par ordinateur du signal du débit thermique, équipé de tuyaux refroidis à l'eau.

21- Le chauffage auxiliaire: puissance 500 W, peut assurer la stabilité de la température interne de la chambre d'essai à 40°C ± 10°C ou 55°C ± 10°C.

22.Testez le changement de poids de l'échantillon en pesant la balance des registres de collecte automatique, balance pesant 2000 g, pesant avec une précision de 0,1 g, pesant avec une tige de support réglable en hauteur.

23. gaz: plus de 95% de pureté du 3,5 kPa ± kPa, pression minimale pour le

24Contrôle automatique par ordinateur, acquisition, enregistrement et règlement des résultats.

25Poids: environ 500 kg.

26Taille de l'instrument: 1,22mx0,68mx2m

27. La norme de configuration: est conforme à la norme ISO 5659-2:2006, GBt8323.2-2008

Autres paramètres et introduction

1La porte d'entrée a des fenêtres et peut bloquer l'inspection des activités de mat opaque

2. La boîte carrée est installée en bas et empêche la surpression de la pièce de feuille d'aluminium, la partie supérieure est équipée d'un régulateur de pression interne.

3Source lumineuse: lampe à incandescence de 6,5 V, longueur d'onde optique de 400 à 750 nm

4Le récepteur: pour le tube photomultiplier, transmission 0% pour aucune lumière, transmission 100% lumière sans occlusion complète.

5Le cône rayonnant est composé d'éléments de chauffage d'une puissance nominale de 3500 W.

6La surface du foyer radial à cône est de 50 mm.

7Intensité de rayonnement: réglable entre 10kw/m2 et 50kw/m2.

8Système de combustion: par la vanne régulatrice, le filtre, le débitmètre de la vanne régulatrice, la composition du brûleur.

9. brûleur: par la composition de l'allumage et de la buse, buse au-dessus de la surface de l'échantillon 10 mm position horizontale, et placé dans la position du centre de l'échantillon.

Configuration principale

Boîte de test
