UL94 Testeur d'inflammabilité horizontale / verticale pour les matières plastiques
Informations sur le produit

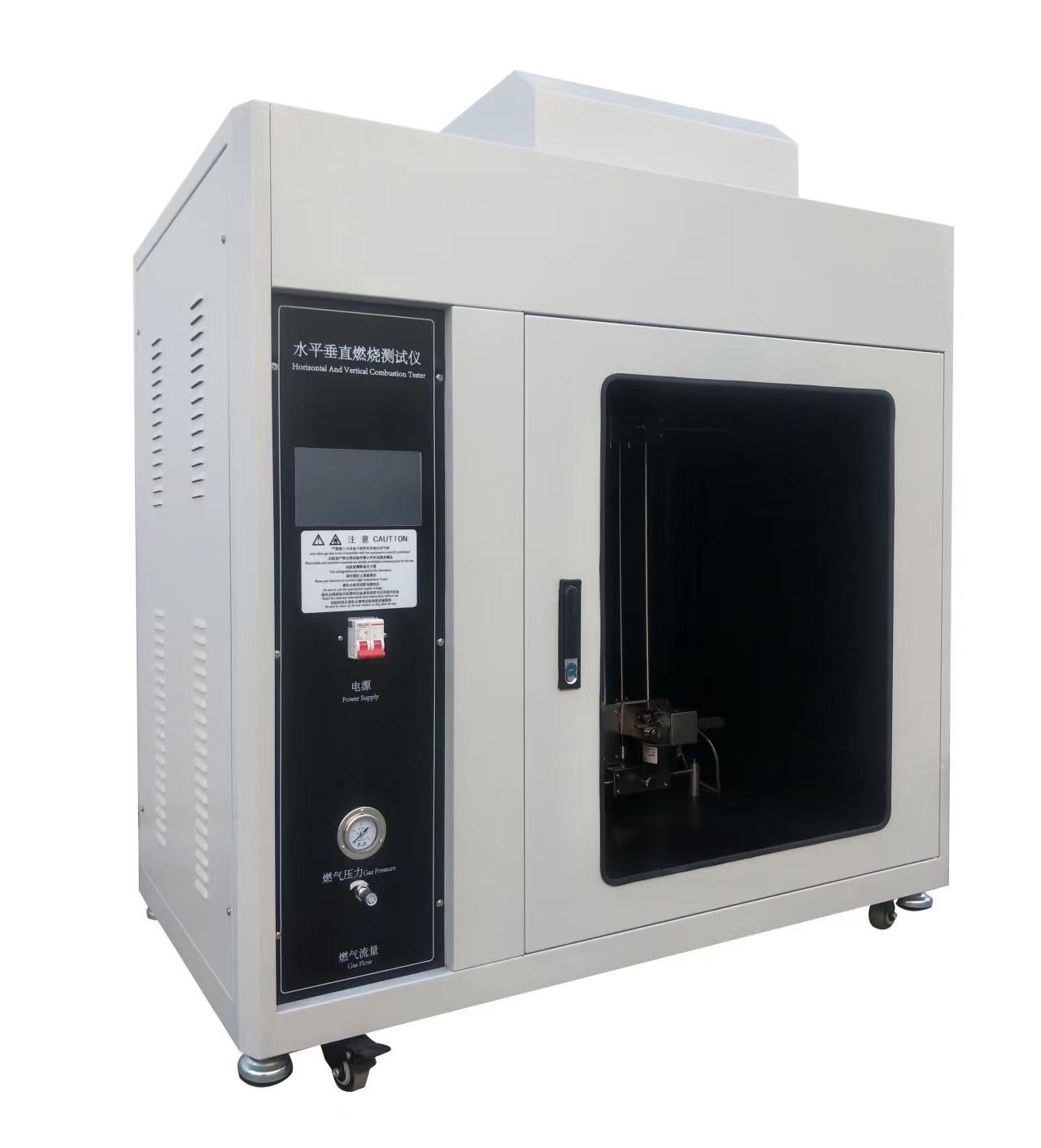

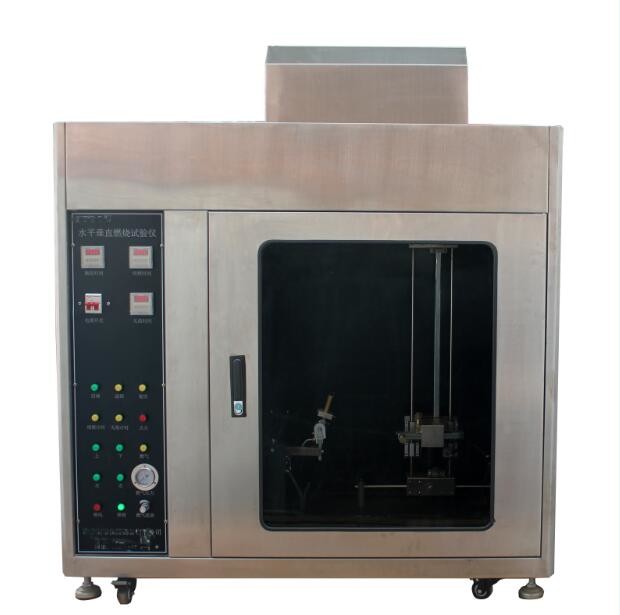

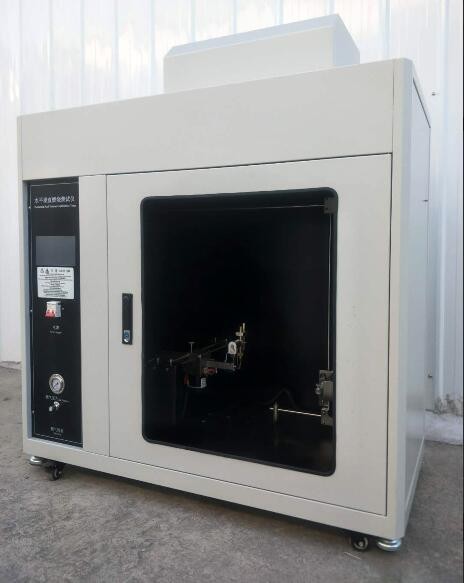

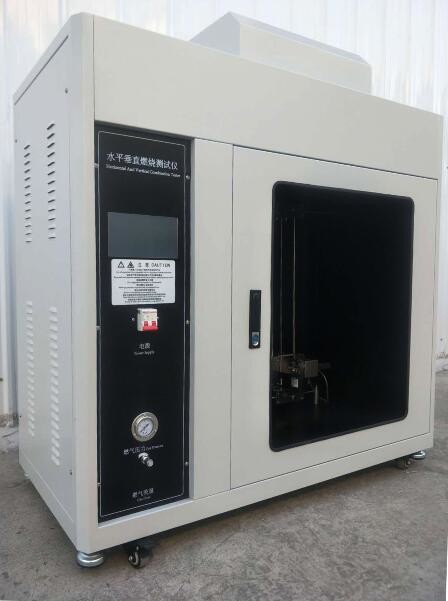

Machine d'essai de l'inflammabilité horizontale et verticale

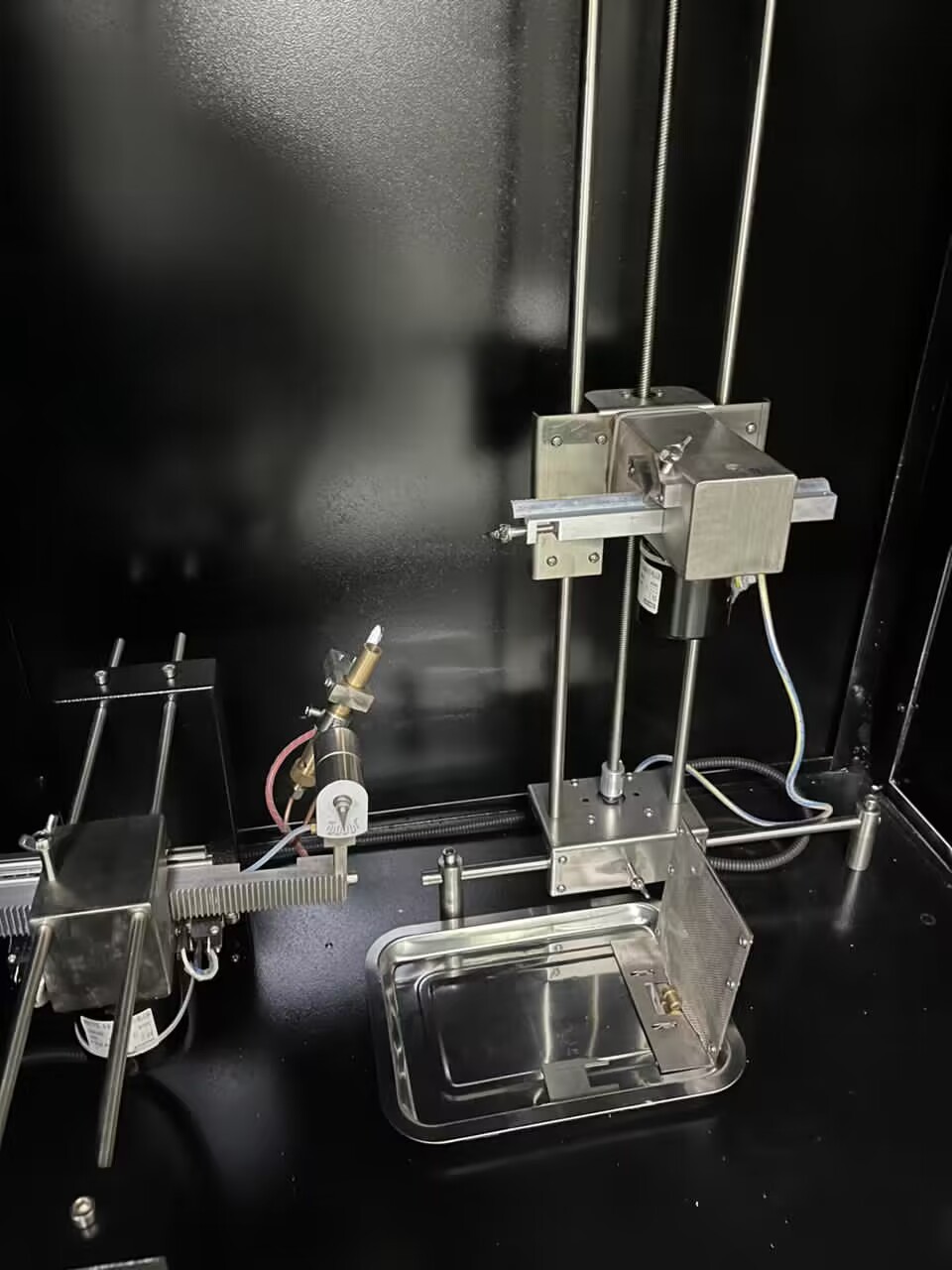

Chambre de flamme horizontale, chambre de flamme verticale
Pour l'essai de l'inflammabilité des matières plastiques utilisées dans les appareils électriques de consommation.Inclut un support de spécimen entièrement réglable et des commandes de débit de gaz de précision.
Normes de test
Les résultats de l'enquête sont publiés dans la revue UL 94-2006 IEC 60695-11-3
UL94:Essais de flammabilité des matières plastiques pour les pièces des dispositifs et appareils
UL94HB: Essai de combustion horizontale
V-0,1,2Test de combustion verticale de 20 mm
94-5VA,B: 500W ((125 mm) Essai de combustion verticale
94VTM-0,1,2: Épreuve de combustion verticale de matière mince
94HBF,94HF-1,2: Épreuve du matériau mousseux à combustion horizontale
IEC 60695-11-10:Épreuve du risque incendie - Partie 11-10: Épreuve des flammes - Méthodes d'essai des flammes horizontales et verticales de 50 W
IEC 60695-11-20: Épreuve du risque incendie - Partie 11-20: Épreuve des flammes - Méthodes d'essai des flammes de 500 W
IEC 60695-11-4:Épreuve du risque incendie - Partie 11-4: Épreuve des flammes - Flammes de 50 W - Appareil et méthode d'essai conformationnelle
IEC 60695-11-3:Épreuve du risque incendie - Partie 11-3: Épreuve des flammes - Flammes de 500 W - Appareil et méthode d'essai conformationnelle
Paramètres techniques
| Les espèces |
Classe 500W (classe 5V) |
50W (classe HB/V) |
| Épreuve de flamme |
500 W ((essai de combustion pour la classification V-0, V-1, V-2) |
50 W ((essai de combustion pour la classification V-0, V-1, V-2) |
| Tubes à brûleur |
Le diamètre intérieur: Φ 9,5 mm±0,3 mm |
le diamètre interne: Φ 9,5 mm±0,3 mm, |
| Angle de combustion |
0°, 20°, 45° |
0°, 20°, 45° |
| Particules de chauffage électrique |
Le type K (Ni/Cr - Ni/Al) |
Le type K (Ni/Cr - Ni/Al) |
| Taille du thermocouple |
0.5 mm |
0.5 mm |
| Bloc de cuivre standard |
une largeur de 9 mm ± 0,01 mm,
Poids: 10 g ± 0,05 g avant le forage. |
5une résistance de 0,05 mm ± 0,01 mm,
poids: 76 g ± 0,01 g avant le forage. |
| Il est temps que la température augmente |
D'une température comprise entre 100 °C ± 5 °C et 700 °C ± 3 °C; 54 s ± 2 s (pré-réglé) |
d'une température comprise entre 100 °C ± 5 °C et 700 °C ± 3 °C;
44s±2s (pré-réglé) |
| Flux de gaz |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Fourniture de gaz |
méthane,pureté minimale de 98% |
méthane,pureté minimale de 98% |
| Colonne d'eau |
125 m±5 mm |
‹10 mm |
| Temps d'essai |
54 ± 2 s |
44 ± 2 s |
| Indicateur de hauteur de flamme |
40 ± 1 mm |
20 ± 1 mm |
| Volume de la chambre |
> 0,5 m3, intérieur noir |
> 0,5 m3, intérieur noir |
| Conforme à la norme |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
|
Applications
- Épreuves d'inflammabilité des matières plastiques utilisées dans les appareils électriques de consommation
- contrôle de la qualité et tests de certification pour les fabricants de composants en plastique
- laboratoires de R & D évaluant de nouvelles formulations de matières plastiques
- Des installations de test et des organismes de certification tiers
- Classification du matériau selon les catégories UL94 HB, V-0, V-1, V-2, 5VA, 5VB, VTM, HBF, HF-1, HF-2
- Épreuves de conformité pour les produits nécessitant une certification IEC 60695
- Épreuves de combustion verticale sur des matériaux minces (VTM-0, VTM-1, VTM-2)
- Épreuves de combustion horizontale pour les matériaux moussés (HBF, HF-1, HF-2)
Questions fréquemment posées
Q1: À quoi sert cet équipement?
A1: Ce testeur évalue l'inflammabilité des matières plastiques utilisées dans les appareils électriques, en les classant selon les valeurs UL94, telles que HB, V-0, V-1, V-2, 5VA,et 5VB pour aider les fabricants à respecter les exigences de sécurité des produits.
Q2: À quelles normes est-il conforme?
A2: L'équipement est conforme aux normes UL 94-2006, IEC 60695-11-3, IEC 60695-11-4, IEC 60695-11-10, et IEC 60695-11-20, couvrant à la fois les méthodes d'essai à la flamme de 50 W et de 500 W.
Q3: Quels matériaux peuvent être testés?
A3: matières plastiques utilisées dans les pièces de dispositifs et appareils, y compris les matières plastiques rigides, les matières minces (VTM) et les matières moussées (HBF/HF-1/HF-2).
Q4: Quelle est la différence entre les tests de 50 W et de 500 W?
A4: la configuration 50W est utilisée pour les essais de classification HB et V (V-0, V-1, V-2), tandis que la configuration 500W est utilisée pour les essais de classification 5V (5VA, 5VB) qui nécessitent une énergie de flamme plus élevée.
Q5: De quel gaz ce matériel a-t-il besoin?
R5: Le testeur nécessite un gaz méthane d'une pureté minimale de 98%. Les débits de gaz sont de 965 ± 32 ml/min pour les essais de 500 W et de 105 ± 10 ml/min pour les essais de 50 W.
Q6: Le résultat de l'essai reflète-t-il les risques d'incendie réels?
R6: Non. L'essai mesure les performances relatives de l'inflammabilité dans des conditions de laboratoire contrôlées et ne représente pas les risques réels d'incendie pouvant survenir dans des scénarios réels.
Q7: Quelles sont les dimensions et la construction de la chambre?
R7: La chambre est construite en acier inoxydable avec un intérieur noir et un volume supérieur à 0,5 m3.
Q8: Le chronomètre est-il réglable?
R8: Oui, la minuterie numérique est réglable de 0 à 999,9 secondes avec une précision de ±0,1 s, ce qui permet une flexibilité pour diverses procédures d'essai.
Testeur de flammabilité ASTM D635.pdf
Qu'est-ce que le testeur d'inflammabilité horizontale et verticale UL94?
UL94 Testeur d'inflammabilité horizontale et verticale estun essaiappareilqui est utilisé pourcomportement Le La norme le test pour assurer Le Performances en matière d'inflammabilité de Plastique Matériaux quisont utiliséspour Pièces dans Les dispositifs et Appareils électriques.C' est ça.est denote Je suis désolé. Le le test ne fonctionne pasmontrer les dangers réelsface à faceparLe échantillon dans dans la vraie vie le feu les accidents.
