Équipement d'essai d'inflammabilité ISO 3008-2007 Fourneau d'essai à combustion verticale

Équipement d'essai d'inflammabilité ISO 3008-2007 Fourneau d'essai à combustion verticale

Application du projet

Convient à l'essai au feu des portes et des ensembles de stores montés à l'ouverture des éléments de cloisons verticales; telles que les portes à charnière, les portes pivotantes, les portes coulissantes horizontales, les portes coulissantes verticales,(y compris les portes coulissantes reliées et les portes sectionnelles), essai de résistance au feu des volets roulants, autres portes coulissantes, portes pliantes, battants, panneaux pouvant se déplacer dans le mur.

Conformité aux normes

conformément à la norme ISO 3008-2007 "Assemblage de portes et de volets roulants pour les essais incendiaires" "Méthodes d'essai incendiaire pour les composants de bâtiment, partie I: exigences générales d'essai";conformément à la norme NFPA "Méthode d'essai par porte d'incendie"

Paramètres techniques

1Composition de l'instrument: four d'essai incendie, système de mesure du débit de gaz, système de mesure de la température et système de mesure et de contrôle de la pression.

2. four d'essai au feu: pour four d'essai vertical, taille 3 M (longue) x 1,2 M (profondeur) x 3 M (hauteur) (peut être personnalisé)

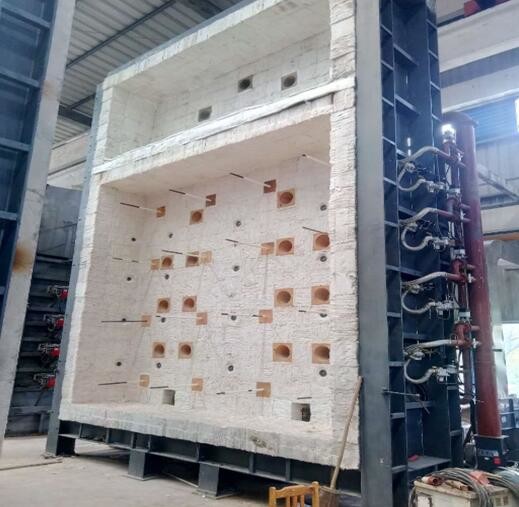

3. Structure du four; le cadre de la structure en acier est utilisé pour former la paroi du four avec des briques réfractaires au milieu du cadre de la structure en acier.Le côté intérieur de la paroi du four est constitué d'un matériau isolant thermique résistant aux températures élevées et d'une densité supérieure à 1000 kg/m3La face extérieure est enveloppée d'acier de couleur, l'épaisseur du revêtement du four est de 65 mm et la température d'essai dans le four est jusqu'à 1250°C.Installé et revêtu et testé dans notre usineLes pièces sont emballées et transportées dans la remorque.

4Utilisation du carburant: gaz naturel (utilisateur)

Système de mesure de la température

1. Thermocouple dans le four: le four adopte un thermocouple de silicium nickel-chrome-nickel de type K avec un diamètre de fil de 2,0 mm selon GB/T 16839.1, un boîtier en acier inoxydable résistant à la chaleur avec un matériau résistant à la chaleur au milieu et une extrémité chaude.la précision de température est < ± 15 °C.

2. Mesure de la température de surface de contre-flamme: un thermocouple de 0,5 mm d'un diamètre de 0,2 mm et d'un diamètre de 12 mm sur une plaque de cuivre ronde,conformément au thermocouple nickel-chrome-nickel-silicium de grande taille spécifié dans GB/T16839,.1Elle devrait couvrir des revêtements d'amiante d'une longueur et d'une largeur de 30 mm et d'une épaisseur de 2,0 mm.

3. Mesure de la température moyenne: 8 thermocouples, adaptés à GB/T7633-2008 et GB/T17428-2009

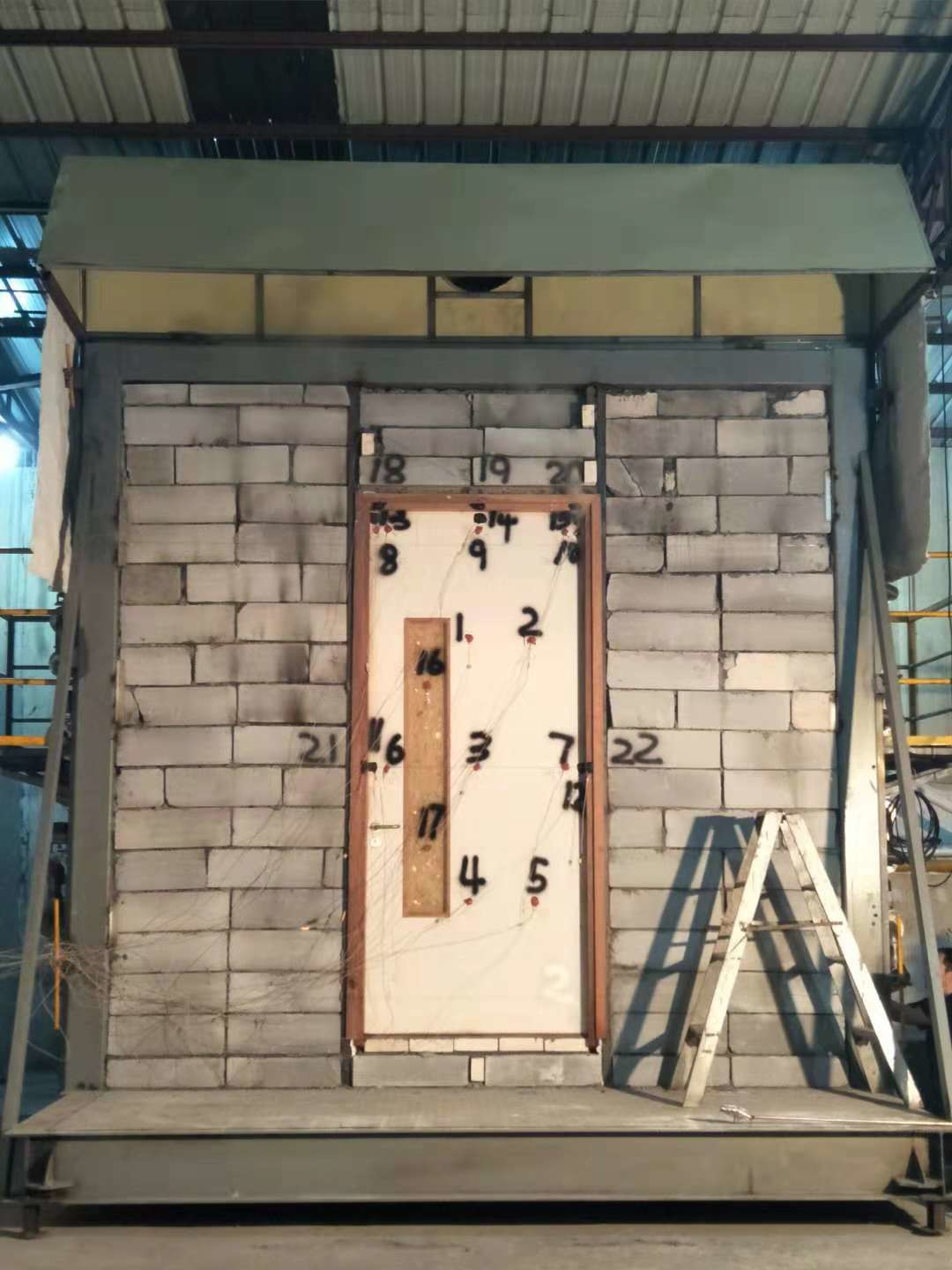

4. Mesure de température maximale: 20 thermocouples peuvent mesurer la double porte avec la dalle d'une largeur maximale de 1200 mm.

5- thermocouple mobile: mesurée par thermomètre infrarouge

6. thermocouple interne: 4 thermocouples, adaptés à la mesure de la température interne du conduit de ventilation.

7. Mesure de la température ambiante: un thermocouple enveloppé d'un diamètre de 3,0 mm est utilisé, qui est conforme au grand thermocouple de type K nickel-chrome-nickel-silicone spécifié dans GB/T16839.1.

8- Mesure de la pression dans le four: sonde de mesure en T, précision de mesure ± 2pa.

9Système de chargement: mesure par un capteur de pression

10- Instrument de mesure de déformation: avec un dispositif électronique de mesure de déformation

11. Sonde à fente: réalisée selon la norme GB/T9978.1

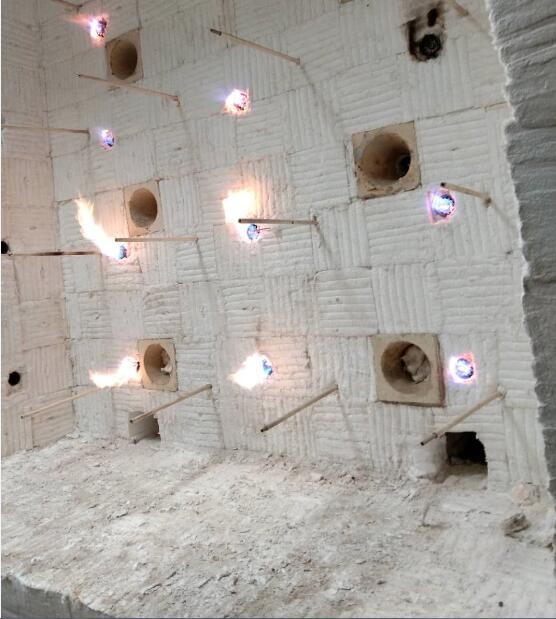

12. Buse de combustion: 8 brûleurs à grande vitesse sont intégrés dans les parois du four des deux côtés, 4 de chaque côté.

13- fumée d'échappement: trois trous d'échappement sont installés dans la paroi du four à l'arrière de la paroi du four pour se connecter à la cheminée située derrière, et le gaz de cheminée dans le corps du four est évacué.Pression de régulation.

14- Observation du trou d'incendie: Deux trous d'incendie sont situés sur la paroi postérieure du corps du four pour observer la surface de feu et la flamme de la pièce d'essai pendant l'essai.

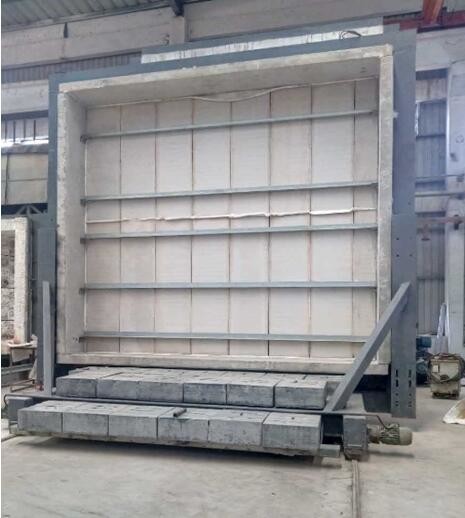

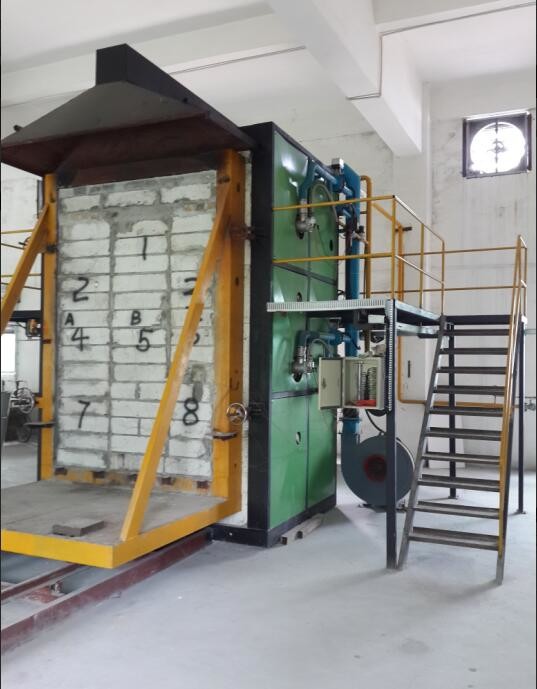

15. Dispositif de chargement: Il adopte un chariot, qui mesure 3,5 m de haut et 3,0 m de large, et est composé d'une carrosserie et d'une plateforme de pièce d'essai.qui peut être déplacé sur le rail. La plateforme d'essai: cadre en acier carré de 3,0 m*3,0 m. Pendant l'essai, la plateforme de pièce d'essai avec la pièce d'essai a été soulevée sur la carrosserie du véhicule par un levier électrique,puis le chariot a été poussé à la position d'essai et fixé, et puis le test a commencé.

16. Partie de commande électrique: logiciel de configuration MCGS et programme PLC utilisant un ordinateur industriel intégré intégré. y compris: interface de commande principale, interface de courbe de température du four,l'interface de température de l'éprouvette, l'interface d'enregistrement des historiques et l'interface de détermination des paramètres.

17Surfaces du sol du four d'essai: environ 20 m2
