Contrôle précis de la machine d'essai de la traction du fil compact / du testeur de harnais de fil

Lieu d'origine Je suis désolée.
Nom de marque SKYLINE
Certification CE ISO
Numéro de modèle Le numéro de série:
Quantité de commande min 1
Prix Négociable
Détails d'emballage Emballages à l'exportation
Délai de livraison 7 jours ouvrables
Conditions de paiement L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement 200 ensembles par mois
Détails du produit
Le volume: Le nombre d'étoiles est déterminé par la fréquence d'écoulement. Traction efficace: 50 mm
Charge nominale: 500N. (peut également être configuré avec 1000N Poids net: 10.6kg
Mettre en évidence:

Machine d'essai de la résistance à la traction des fils compacts

,

Machine de test de la traction du fil de commande précis

,

Testeur de contrôle précis du harnais de câbles compacts
Description du produit

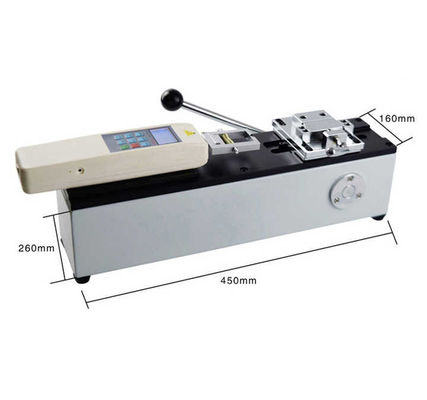

Machine d'essai de la traction du fil Testeur du harnais de fil Testeur de l'instrument d'essai de la traction

ProduitIntroduction du testeur de traction des bornes

Le testeur de tension de terminal est un équipement de test développé par notre société pour l'industrie du harnais de fil et de l'électronique. Conçu pour détecter la force de traction de divers terminaux de harnais.N.C. configurable, les jauges de poussée-tirage HF et les appareils spéciaux
L'instrument présente les caractéristiques d'un équipement compact, d'un contrôle précis, d'une grande précision de mesure, d'un serrage pratique de l'échantillon et d'un fonctionnement simple.et est un équipement idéal pour les fabricants de harnais de fil pour assurer la qualité du produit.



ProduitCaractéristiques

1- Installation horizontale.
2- Opération manuelle, simple et stable.
3La machine peut être montée sur une table pour rendre le rack plus stable.



Paramètres techniques

Le volume Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
Traction efficace 50 mm
Charge nominale 500 N. (peut également être configuré avec 1000 N)
Poids net 100,6 kg



Procédure de fonctionnement des essais

1. Placez la partie du fil de chacune des bornes du harnais à l'extrémité de la pince gauche et tournez la poignée pour serrer la partie du fil (la pince du harnais a été pressée).
2. Placez l'autre extrémité de l'extrémité du harnais dans la pince de l'extrémité droite et tournez la poignée pour maintenir l'extrémité du harnais coincée au milieu.
3Utilisez la touche M4 Allen pour aligner le centre de la pince gauche sur le centre de la pince droite.
4. Si la série HF (mètre de force poussée-tirée numérique) est utilisée pour pousser et tirer le chronomètre, allumez l'alimentation et attendez que l'écran LCD affiche zéro.
5. Si le régulateur push-pull de la série NK (indicateur de force de type pointeur) est installé, appuyez sur le bouton de basculement pour ramener le doigt à la position zéro.
6. Tournez la poignée du corps pour déplacer la pince gauche vers la gauche et la pince droite pour pincer le terminal.
