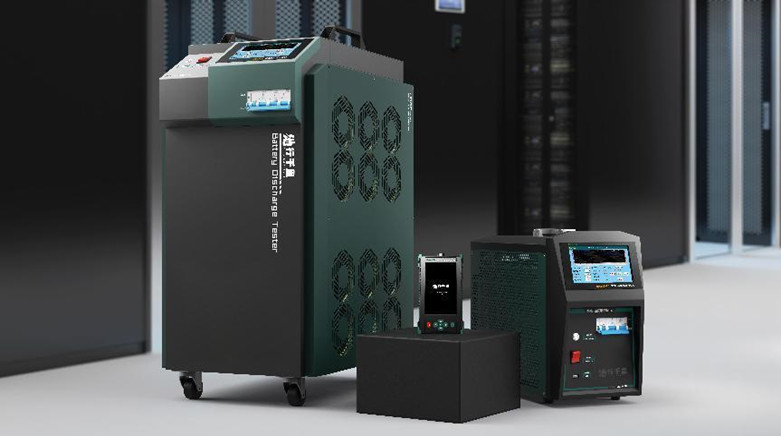

Équipement d'essai de laboratoire pour le testeur de charge et de décharge de batterie de 100 V/50 A

Description du produit de l'équipement d'essai de laboratoire

Le testeur de charge/décharge de la batterie est un instrument de test à haute efficacité récemment développé par notre société pour résoudre rapidement l'expérience de vérification de la décharge de la batterie,Essai de la capacité résiduelle de la batterieL'instrument adopte une technologie de contrôle de charge et de décharge avancée au pays et à l'étranger et est spécialement conçu pour la charge de la batterie.décharge, essais cycliques de charge et de décharge selon les caractéristiques de charge et de décharge des piles au plomb et au lithium.Durée des décharges, capacité de décharge et autres paramètres pendant le processus de décharge en temps réel;l'instrument adopte un système d'exploitation intégré intelligent et prend en charge la transmission de données sans fil pour réaliser la mise en réseau des tests de batterie, ce qui rend l'entretien et la gestion des batteries plus faciles et plus scientifiques, prolongeant ainsi la durée de vie des batteries.Il peut être largement utilisé dans diverses industries telles que la communication, les fabricants d'électricité, de tours, de batteries, les entreprises de véhicules à énergie nouvelle, les chemins de fer, le métro, la pétrochimie, etc.Il s'agit de l'outil d'essai idéal pour les essais de fonctionnement et de maintenance des systèmes en courant continu..

Caractéristique du produit de l'équipement d'essai de laboratoire

• décharge du produit à l'aide d'une résistance à coefficient de température positive polymère (Coefficient de température positive polymère) appelée PTC,le dispositif peut jouer un rôle protecteur dans le circuit lorsque le sursaut de courant est trop grand, température trop élevée, avec fonction d'autoprotection contre le surcourant (comme le court-circuit), la valeur de la résistance au surcourant augmente fortement,pour limiter le courant afin d'éviter d'endommager les composants du circuitLorsque le défaut est supprimé, la température du dispositif PTC chute automatiquement et revient à un état de faible résistance, avec un facteur de sécurité élevé.éviter le phénomène de la chaleur rouge et une plus grande adaptabilité environnementale, ce qui rend l'ensemble du processus d'essai de décharge plus sûr et plus stable.
• La carte de commande principale adopte le processeur ARM à haute performance importé STMicroelectronics: performances stables, haute fréquence, puissante, double conception de redondance du processeur dans le processus de décharge,le processeur principal est responsable du fonctionnement et du traitement des instructions, le processeur secondaire est responsable de la surveillance de l'alarme et du contrôle du processus en cas d'urgence,Le processeur principal est responsable du calcul et du traitement des instructions.En cas d'urgence, les CPU principales et secondaires verrouilleront la sortie en même temps.

Fig. 1 Processeur de carte de commande

• Écran tactile en couleur réelle de 7 pouces: un écran LCD haute définition de 7 pouces avec une résolution de 1024x800 peut être utilisé pour afficher visuellement des histogrammes, des tableaux, des graphiques, des rapports de données, des documents d'aide, etc.Le panneau tactile est un panneau tactile résistif en film composite multicouche de qualité militaire avec une forte capacité anti-interférence, particulièrement adapté aux interférences électromagnétiques et aux interférences d'impulsions transitoires générées par les centrales électriques, les salles de batteries et les chargeurs à haute fréquence.L'opération de menu et le changement de page peuvent être effectués directement à travers l'écran tactile, et toute l'opération est simple et claire.
• Il a pour fonction de charger et de décharger le modèle de paramètres prédéfinis: six modèles de paramètres d'essai couramment utilisés sont intégrés et les données du modèle peuvent être enregistrées après une panne de courant.Après réglage, tant que ses paramètres ne sont pas modifiés, il est toujours efficace, économisant la peine de régler de nombreux paramètres à chaque fois que vous démarrez..Le test peut être commencé directement après l'alimentation. Il n'est pas nécessaire de définir des paramètres fréquemment. Le test est vraiment commencé avec une touche, ce qui rend le test simple et efficace.
• Le module de surveillance de l'unité adopte la transmission par câble sans fil LORO + RS485, compatible avec la surveillance du niveau de tension de 4V/6V/12V à 4 unités..Chaque module sans fil peut surveiller 12 batteries en même temps, ce qui est plus simple que le mode de connexion traditionnel où chaque module ne surveille que 4/6 tensions individuelles.Il y a deux modes de communication., sans fil et câblés, qui peuvent être commutés en fonction de la situation actuelle (note: le module de surveillance unique est facultatif)
• Un logiciel professionnel d'analyse et de gestion des données des terminaux PC est équipé: il peut effectuer une exploitation en profondeur des données d'essai générées par l'équipement, y compris la courbe de tension unique,groupe entier de courbes de tension, groupe complet de courbes de courant, graphique à barres unique, tableau de données en temps réel, protection par mot de passe du logiciel informatique supérieur, conclusion expérimentale et autres fonctions,et peut générer automatiquement des rapports de format de document Excel/Word selon les exigences et les imprimer et les archiver.
• Fonction de stockage et de sauvegarde de données puissante et pratique: 8 Go d'espace de stockage de données sont intégrés, qui peuvent stocker plus de 1000 groupes de données de charge et de décharge,et prend en charge des fonctions telles que la visualisation, analyse et suppression des données historiques.qui peut transférer les données du processus d'essai sur le disque flash USB après l'avoir inséré dans le port USB du dispositif, puis apportez le disque flash USB au PC pour l'analyse des données et la gestion des sauvegardes de données par le logiciel supérieur de l'ordinateur.
• Affichage de la courbe des données historiques: grâce à la fonction de courbe des données historiques de l'interface de gestion des données, vous pouvez afficher et interroger les fichiers de données intégrés sous forme de graphiques et d'oscillogrammes,ainsi que le zoom, zoom, déplacer à gauche et à droite des oscillogrammes à partir de multiples angles

• Une variété de conditions de fin de décharge d'essai peut être définie, y compris la capacité de décharge, la durée de décharge, la basse tension unique, la basse tension du groupe entier.la décharge sera automatiquement arrêtée, ainsi qu'à la surtension, au sur courant, à la température, au stockage anormal des données, au raccordement inverse des bornes d'essai de tension et à d'autres écrans d'alarme de défaillance d'essai.
• Une variété de conditions de fin de charge d'essai peut être définie, y compris la capacité de décharge, la durée de charge, la limite supérieure unique de basse tension et la limite supérieure de tension du groupe entier.La charge s'arrête automatiquement lorsque l'une des conditions d'essai est remplie..
• Il a la fonction d'activation et de réparation: l'emballage peut activer la substance active de vulcanisation de l'électrode négative par la fonction d'activation, cycle de charge et de décharge,réduire le déclin de la capacité, et améliorer la durée de vie de la batterie.
• Fonction d'auto-étalonnage: l'instrument est équipé d'une fonction de correction d'étalonnage de tension et de courant, qui permet d'étaler les résultats des mesures sur place.L'erreur de mesure peut être calibrée et corrigée à plusieurs reprises pour assurer la précision de la mesureCette fonction est particulièrement adaptée lorsque l'on a besoin d'une cohérence entre les relevés des instruments et les instruments de terrain.
• L'interface de surveillance unique de l'instrument permet d'afficher les données de tension unique de plusieurs façons: la tension de la batterie unique est collectée en temps réel et affichée de deux façons, à savoir:Histogramme/tableau, pour faciliter l'évaluation et l'analyse, et pour afficher intuitivement l'état de tension de la batterie.

Paramètres techniques de l'équipement d'essai de laboratoire

100V50A - Testeur de charge et de décharge de la batterie.pdf
