Module de batterie 100V 50A et système d'inspection PACK Équipement de test de laboratoire

Module de batterie 100V, 50A et système d'inspection PACK

Description du produit de l'équipement d'essai de laboratoire:

1. test de simulation de batterie de puissance, test de multiplicateur.

2. tests de durée de vie du cycle.

3Tests de puissance, de capacité et d'énergie.

4, regroupement virtuel des batteries de puissance: ajustement de la courbe de charge et de décharge, test et évaluation de la cohérence de la batterie.

5Tests de capacité de charge et de décharge à multiplicateur élevé.

6Test des modules de la série des batteries de puissance et de stockage d'énergie: tension de la cellule unique, surveillance de la température de la cellule unique (équipement haute tension).

Caractéristiques fonctionnelles (certaines fonctions nécessitent une personnalisation):

1, Plateforme d'essai de charge/décharge haute performance développée spécifiquement pour les modules de batteries à haute densité de puissance (packs).

2, en utilisant une conception modulaire d'isolement à haute fréquence en deux étapes AC/DC et DC/DC, combinée à une dérive à basse température, une puce de conversion analogique-numérique ADC multicanal de 24 bits haute performance,la précision à l'état d'équilibre est supérieure à celle des équipements traditionnels.

3, haute densité de puissance du système, avec intégration multicanal et fonction de récupération d'énergie.

4, fonctionnement HMI, étalonnage automatique intelligent à une clé.

5, Adaptabilité à plusieurs BMS, prise en charge de charge/décharge du même/différent port, prise en charge du relais/schéma BMS MOS; prise en charge de l'extension de communication CAN et RS485 indépendante; prise en charge de la fonction de configuration DBC.

6, Contrôle à distance de l'ordinateur supérieur via Ethernet, connexion parallèle des canaux, prise en charge de la simulation d'impulsions et de conditions de travail.

7, conception d'interface homme-machine, les fonctions du système sont simples et faciles à utiliser; supporte un certain nombre de réglages personnalisés; équipé d'un service de rappel automatique d'étalonnage régulier.

Description du système de l'équipement d'essai de laboratoire

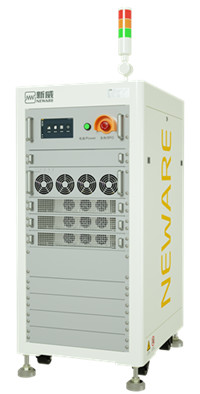

Le système d'essai CE-6000 Module&PACK est un équipement de charge/décharge de haute précision développé pour les essais de batteries de haute puissance, avec une vitesse de réponse dynamique élevée, une précision stable élevée,configuration flexible de plusieurs canaux, etc. Il prend en charge les tests d'impulsion, les tests de durée de vie et les tests de simulation de la condition de travail.qui peut économiser une grande quantité d'énergie électrique consommée pendant le processus de charge et de décharge; il adopte une topologie bidirectionnelle de conversion en courant continu à haute fréquence, combinée à une puce convertisseur AD multicanal de 24 bits haute performance,avec une résolution d'échantillonnage supérieure à celle des équipements traditionnels à portée unique.

Module à courant alternatif à trois phases

• Conception sans zéro de trois phases: une conception avancée sans zéro de trois phases est adoptée,et la tension du bus est stable grâce à un circuit PFC à pont triphasé mature et fiable pour répondre à la demande de réponse rapide;
• Puissance élevée et faible harmonie: facteur de puissance bidirectionnel> 0.99, harmonic de faible courant < 5%, adapté à divers réseaux électriques difficiles, et l'onduleur est relié au réseau de manière fiable;
• Conception de commutateur doux: combinée à une conception de commutateur doux mature et excellente, réaliser une isolation à haute fréquence bidirectionnelle, un flux d'énergie bidirectionnel, une efficacité élevée et une conservation de l'énergie,et haute densité énergétique;
• Compatibilité élevée: excellente compatibilité électromagnétique, modules plus fiables et plus efficaces.

Module à courant continu bidirectionnel

• Adopter un circuit BUCK-BOOST: adopter un circuit BUCK-BOOST efficace et fiable pour réaliser une réponse rapide de charge et de décharge;
• Conception d'un filtre LCL de haute performance: combiné à un circuit de filtre LCL de haute performance, faible ondulation, haute précision, contrôle indépendant de chaque canal, connexion parallèle canal/module de support;
• Répondre à différentes exigences d'essai: la topologie prend en charge la transformation flexible,et peut être étendu pour être compatible avec différents ports de charge et de décharge et une décharge à pression négative nulle pour répondre à diverses exigences d'essai de la batterie.

Liste des accessoires du matériel

Gestion et analyse des données

Exigences de configuration du système informatique supérieur

Maintenance des équipementsdu matériel d'essai de laboratoire
