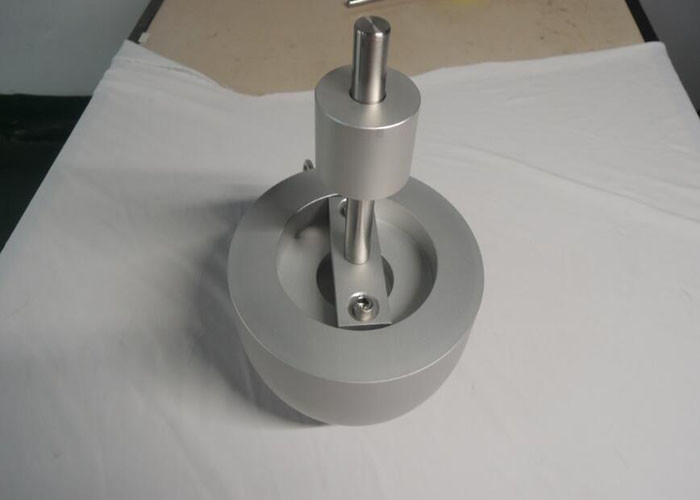

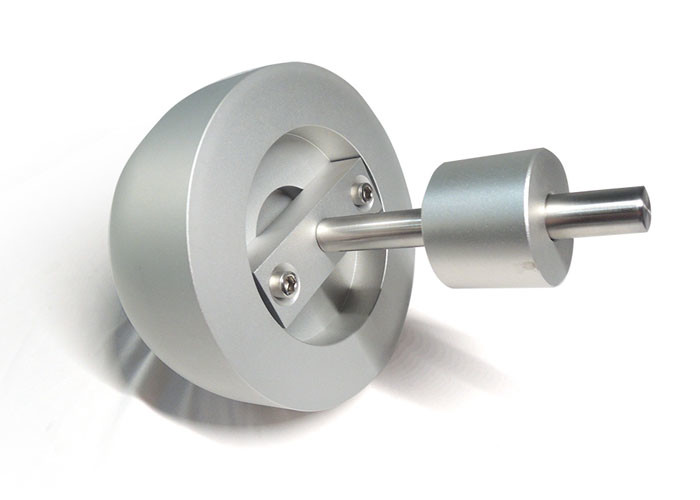

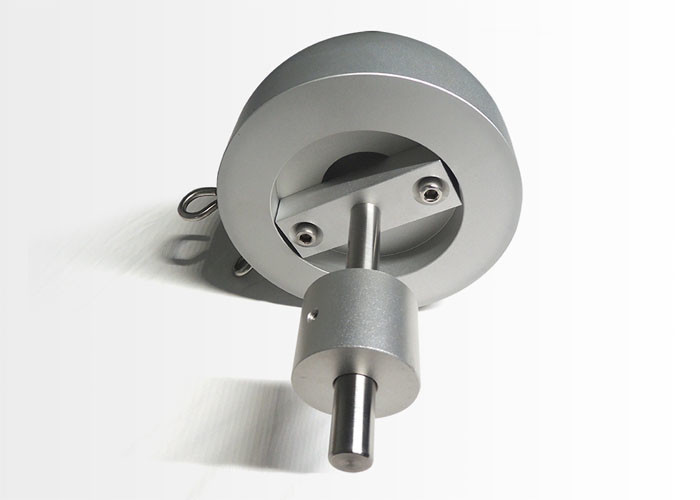

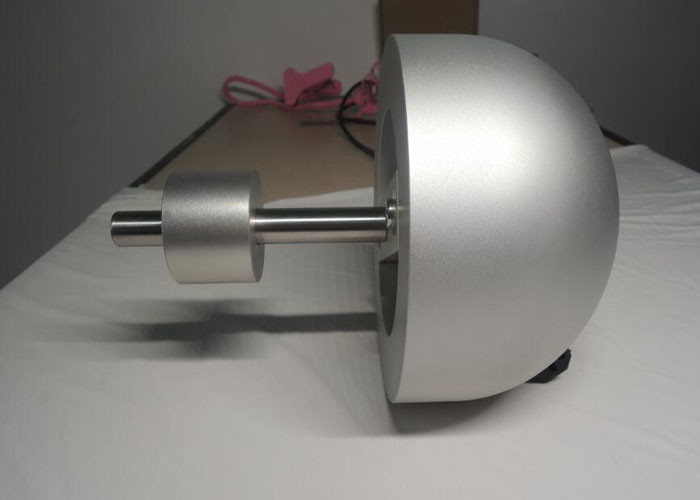

ISO 8124-4 Alloie d'aluminium Tête d'impact des éléments d'oscillation sans accéléromètre

ISO 8124-4 Tête d'impact des éléments d'oscillation (sans accéléromètre)

Informations sur le produit

Masse d'essai, constituée d'une sphère ou d'une demi-sphère en aluminium d'un rayon de 80 mm ± 3 mm et d'une masse totale
(y compris l'accéléromètre) de 4,6 kg ± 0,05 kg.
l'accéléromètre doit être homogène et exempt de vides; les câbles connectés à l'accéléromètre doivent être
être placée de manière à minimiser l'effet sur la masse de la masse d'essai

Norme d'essai
ISO 8124-4 6.4.1

Procédure

Monter et installer l'élément pivotant à tester conformément aux instructions du fabricant.
Suspendre l'oscillateur avec le dispositif de suspension fourni avec l'oscillateur et au maximum
Si les cordes ou les câbles sont le moyen de suspension, il peut être nécessaire de les étirer en
pour permettre un déplacement en douceur lorsque la balançoire est relâchée pendant l'essai.
5 kg à l'extrémité de chaque corde ou câble et laisser pendant 6 heures ou jusqu'à ce que les cordes ou câbles aient été redressés.
Tous les éléments du dispositif sont réglés de manière à ce que les chaînes de suspension de la masse d'essai soient parallèles aux moyens de
une suspension pour l'élément d'oscillation.
Suspension et réglage de la masse d'essai afin que le point de contact de l'élément d'oscillation et le centre de l'essai
Les chaînes doivent être placées dans le même plan horizontal que le centre de gravité de la masse d'essai.
la masse n'est pas tordue et que la masse d'essai est suspendue sur une ligne verticale.
Afficher une marque d'indice sur le côté des éléments d'oscillation supportés par des chaînes, des cordes, des câbles ou d'autres
Les éléments de suspension non rigides: la marque d'indice peut être sur n'importe quelle partie du membre suspendu qui est
immédiatement en dessous du point de pivotement dans la position de repos en suspension libre.
Les éléments d'oscillation supportés par des chaînes, des cordes, des câbles ou d'autres éléments de suspension non rigides doivent être
élevé le long de leur arc de déplacement jusqu'à la projection latérale d'une ligne droite à travers le point de pivot et l'indice
la marque forme un angle de 60° ± 1° avec la verticale. Une fois le membre suspendu soulevé à la position d'essai,
La position du membre suspendu doit être réglée de manière à ce que le
déterminer la courbure qui fournit une trajectoire stable.
