| Fonction |
Deux trois quatre fils mesurent la résistance à la mise à la terre, la résistivité du sol, la tension au sol, la tension CA |
| Température ambiante et humidité |
23°C ± 5°C, inférieur à 75% de pH |
| Le pouvoir |
8Batterie au lithium de 4 V (intégrée) |
| Voltage d'interférence |
< 20V (il convient d'éviter) |
| Courant d'interférence |
< 2A (il convient d'éviter) |
| Mesure R espacement des électrodes |
a> 5d |
| Distance mesurée entre les électrodes |
a> 20 heures |
| Résistance au sol auxiliaire |
Condition de référence < 100Ω, condition de fonctionnement < 5kΩ |
| Portée |
Résistance à la mise à la terre: 0,00Ω ≈ 30,00kΩ Résistivité du sol: 0,00Ωm ≈ 9999kΩm Voltage de mise à la terre: 0,00V ≈ 100,0V |
| mode de mesure |
Mesure précise à quatre fils, à trois fils, simple à deux fils |
| Méthodes de mesure |
Résistance à la mise à la terre: méthode du pôle de changement de courant nominal
Résistance du sol: méthode à quatre pôles
Voltage à la terre: rectification moyenne (entre l'interface S-ES)
|
| Fréquence des essais |
128 Hz |
| Courant d'essai de court-circuit |
> 20 mA (onde sinusoïdale) |
| Voltage d'essai en circuit ouvert |
AC 28V maximum |
| Plage d'espacement des électrodes |
Peut être réglé 1m 100m |
| Changement d'engrenage |
Le débit de la commande doit être supérieur ou égal à: |
| Rétrécissement |
rétroéclairage à écran gris contrôlable, adapté à une utilisation dans des endroits sombres |
| Mode d'affichage |
Écran LCD de 4 bits, écran gris rétroéclairé |
| Instructions de mesure |
Indicateur LED clignotant pendant la mesure |
| Taille de l'écran |
110 mm × 68 mm |
| Champ d'affichage LCD |
108 mm × 65 mm |
| Taille de l'instrument |
277.2 mm × 227,5 mm × 153 mm |

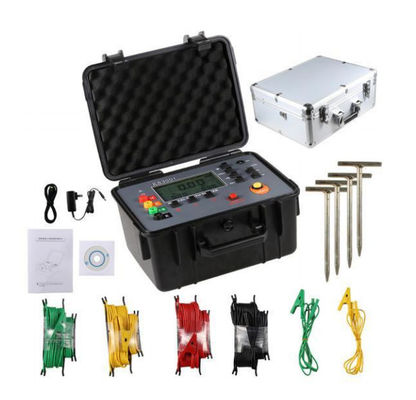

| Longueur standard de la ligne d'essai |
4 bandes: rouge 15m, noir 15m, jaune 10m, vert 10m chacune |
| Ligne de test simple |
2 bandes: jaune 1,6m, vert 1,6m chacune |
| Rameau de mise à la terre auxiliaire |
4PCS:φ10 mm × 200 mm |
| Temps de mesure |
tension de mise à la terre:environ 3 fois/seconde Résistance de mise à la terre,résistivité du sol:environ 7 secondes/temps |
| Voltage de ligne |
Mesure inférieure à 100 V AC (la fonction de mesure de la tension au sol ne peut pas être utilisée pour mesurer la puissance commerciale) |
| Interface USB |
Avec l'interface USB, le logiciel de surveillance, les données de stockage peuvent être téléchargées sur l'ordinateur, enregistrer et imprimer |
| Ligne de communication |
Une ligne de communication USB, longue de 1,5 m |
| Le stockage des données |
500 groupes, "MEM" indique le stockage, clignotant le symbole "FULL" indique que la mémoire est pleine |
| Examen des données |
Fonction d'examen des données: affichage du symbole "MR" |
| Affichage du débit |
Fonction de débordement au-delà de la plage: affichage du symbole "OL" |
| Épreuve d'interférence |
Identification automatique des signaux d'interférence, indication du symbole "bruit" lorsque la tension d'interférence est supérieure à 5 V |
| Essai de mise à la terre auxiliaire |
Avec fonction d'essai de résistance au sol auxiliaire, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ + 100R < 50kΩ; Rs max = 3kΩ + 100R < 50kΩ) |
| Fonction d'alarme |
Alarme lorsque la valeur mesurée dépasse la valeur de réglage de l'alarme |
| Voltage de la batterie |
Affichage en temps réel de la puissance de la batterie, rappel de la recharge en temps opportun lorsque la tension de la batterie est faible |
| Arrêt automatique |
Indique l'arrêt automatique après 15 minutes. |
| Consommation d'électricité |
En attente: 40mA max ((Retour vers le bas éteint) Allumez le rétroéclairage: environ 43mA mesure: 75mA max ((Retour vers le bas éteint) |
| Le poids |
Instrument: 2450 g (incluant la batterie) lignes d'essai:1300 g Barre de mise à la terre auxiliaire: 850 g (incluant les piles) |
| Température de fonctionnement et humidité |
-10°C à 40°C; inférieur à 80% de RH |
| Température et humidité de stockage |
-20°C à 60°C; inférieur à 70% de RH |
| Protection contre les surcharges |
Résistance à la mise à la terre:AC 280V/3 secondes entre les ports H-E et S-ES |
| Résistance à l'isolation |
> 20MΩ ((500V entre le circuit et le boîtier) |
| Résistance à la pression |
AC 3700V/rms ((entre le circuit et le boîtier) |
| Propriétés électromagnétiques |
Le nombre d'émissions de CO2 doit être déterminé en fonction de l'indicateur de CO2. |
| Convient pour les réglementations de sécurité |
La norme IEC 61010-1 ((CAT III 300V,CAT IV 150V,niveau de pollution 2);
La norme IEC 61010-031 est modifiée.
La résistance à la mise à la terre doit être telle que:
La résistivité du sol est déterminée par la norme IEC 61557-5.
JJG 366-2004.
|
