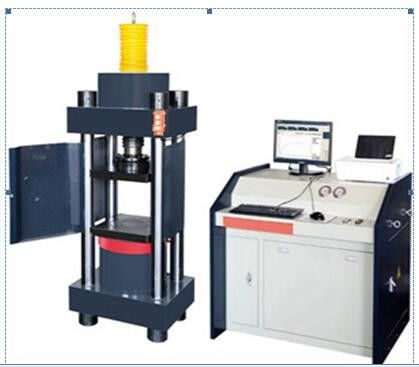

Équipement d'essai de laboratoire Machine automatique d'essai de pression avec une soupape servo numérique de haute précision

Machine automatique d'essai de pression avec servo-valve numérique de haute précision

Introduction du produit

Le système de mesure et de contrôle adopte une servo-valve numérique de haute précision, avec fonction de commande en boucle fermée de force, peut atteindre une charge de charge égale ou une charge de tension égale,haute précision de contrôle, une bonne fiabilité, l'utilisation de micro-ordinateurs pour réaliser des mesures électroniques, des essais automatiques de résistance à la compression, des calculs automatiques et l'impression de rapports,largement utilisé dans l'industrie de la construction et les unités d'essai.

Système hydraulique

huile hydraulique dans le réservoir à travers la pompe à haute pression entraînée par moteur dans le circuit, à travers la vanne à sens unique, filtre à huile haute pression, groupe de vannes différentielles de pression, servo-vanne,dans la bouteilleL'ordinateur envoie le signal de commande à la servo valve, contrôle l'ouverture et la direction de la servo valve,ainsi contrôler le débit de la bouteille d'huile et réaliser le contrôle de la force d'essai isokinétique.

Système de mesure de la force

L'utilisation d'amplificateurs de haute précision et de convertisseurs A/D, l'ensemble du processus, la charge d'affichage en temps réel, le pic, la vitesse de charge et la résistance;

Stratégie de commande en boucle fermée PID pour obtenir une charge à vitesse constante, courbe de charge affichée en temps réel

la mesure de l'intensité de l'énergie émise par le conducteur;

Enquête, résultats d'impression des essais flexibles et pratiques;

Dispositif de protection de sécurité

Lorsque la force d'essai dépasse la force d'essai maximale de 3%, protection contre la surcharge, arrêt du moteur de la pompe.

Principales caractéristiques de performance

Liste de configuration standard d'usine
